  Ma voluteuse manuelle

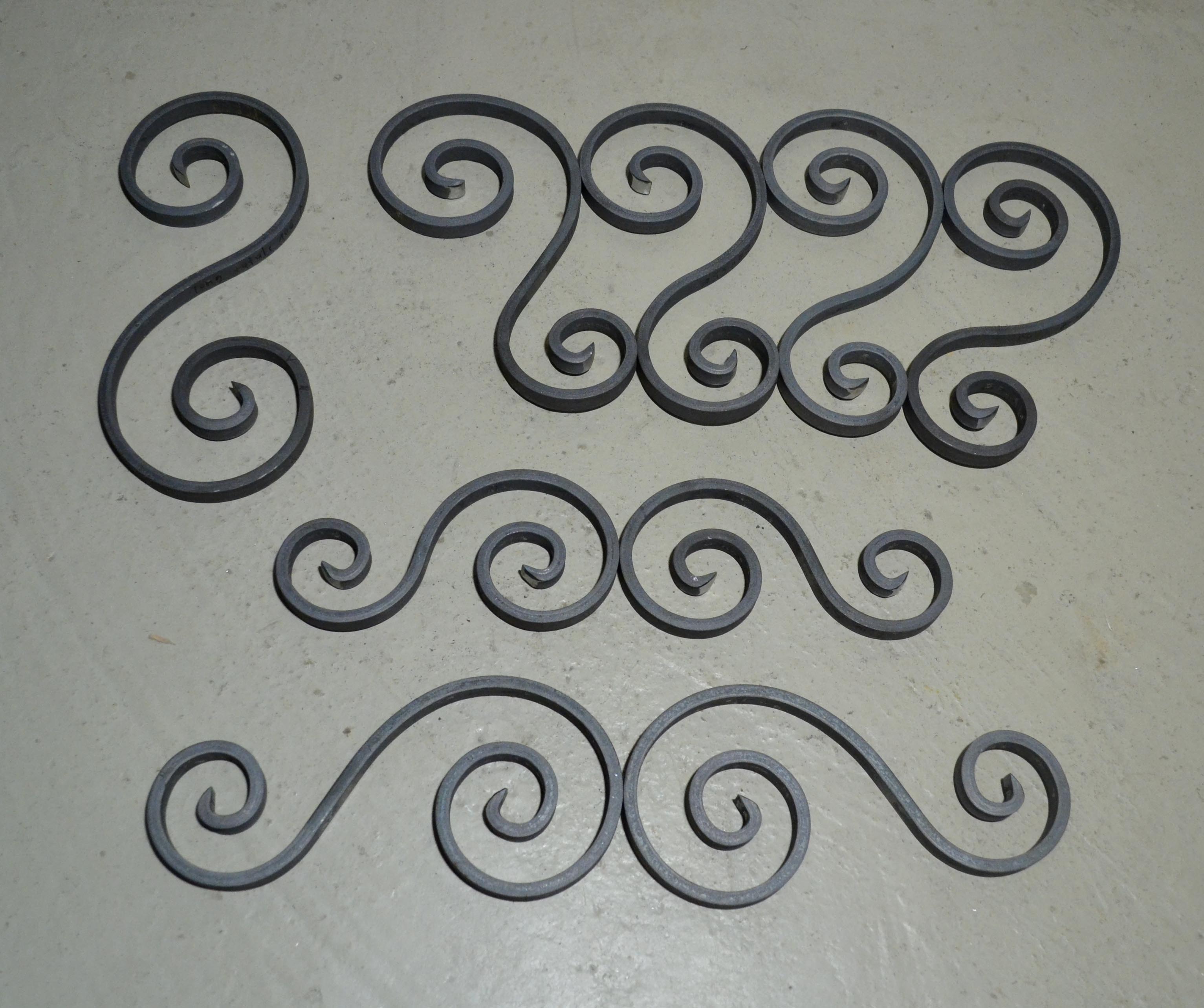

 Cette page est consacrée à la fabrication de volutes, que je réalise à froid avec ma voluteuse manuelle. Il s'agit d'une machine d'occasion de marque Ednor, que j'ai modifiée:
Tout d'abord, j'ai rajouté un plateau de 8mm, pour pouvoir insérer une plaque de 8mm,
de telle manière à ce que la plaque amovible sur laquelle est fixée la matrice de départ, soit affleurée par rapport au plateau circulaire.

J'ai conçu et fabriqué des matrices spéciales: Ces matrices permettent de cintrer des volutes
de forme spiraloïde (ce qui est assez inédit...).
Pour info, les volutes "standard" sont plutôt en forme d'escargot, c'est a dire que le début
est assez resserré, et ensuite l'ouverture s'agrandit progressivement . Alors qu'une volute spiraloïde, comme son nom l'indique, est en forme de spirale, ce qui veux dire que les spires sont de forme régulière (la distance entre la spire intérieure et la spire extérieure et toujours identique et cela depuis le départ)

Quelle est la différence ?
- La différence avec les volutes standard est purement esthétique: L'on a plus l'habitude
de voir des volutes "escargot" L'un des avantage d'une volute spiraloïde, c'est que l'on
pourra faire des volutes plus resserrées, et peut être avec un demi tour de plus pour
le même diamètre, par rapport à une volute conventionnelle.
Après, c'est juste une question d'appréciation esthétique. L'un des pièges, c'est qu'il
ne faut pas faire "un tour de trop" car cela ressemblera plus à un ressort spirale, qu'a
une volute de ferronnerie.

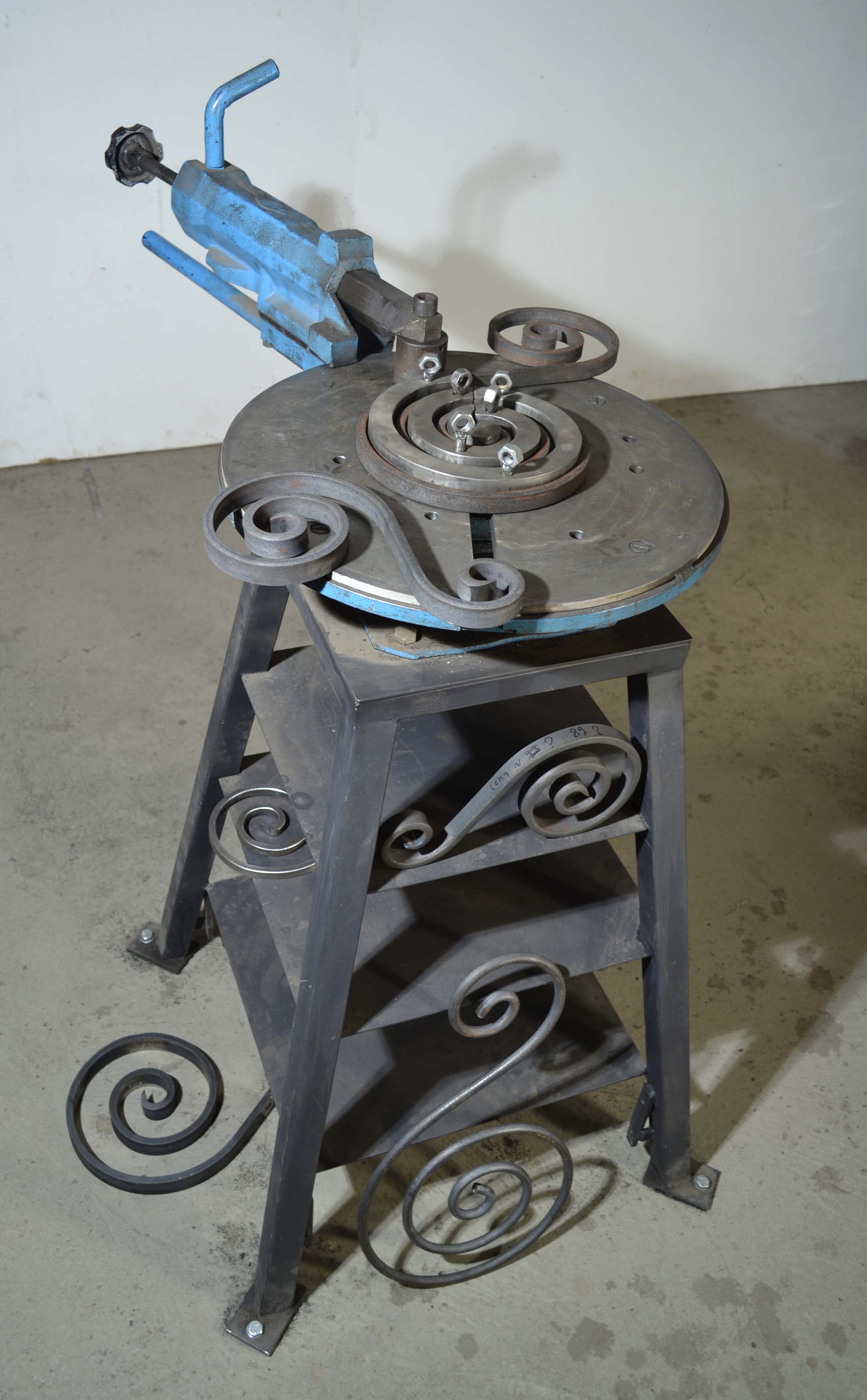

  Sur la gauche, une vue
d'ensemble de la machine
qui a été fixée sur un
socle vissé au sol.
Principe fonctionnement:
Le bras (en bleu) pivote
sur l'axe. A l'intérieur du
bras, il y a une grosse tige
qui peut avancer et
reculer, et au bout de
celle ci, il y a une roulette.

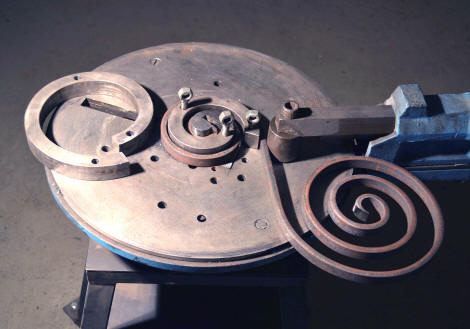

L'on commence avec la
1ère matrice en forme
d'escargot, l'on cintre la
barre autour de celle-ci
avec le bras, et une fois
le tour fini, l'on met la
matrice suivante.

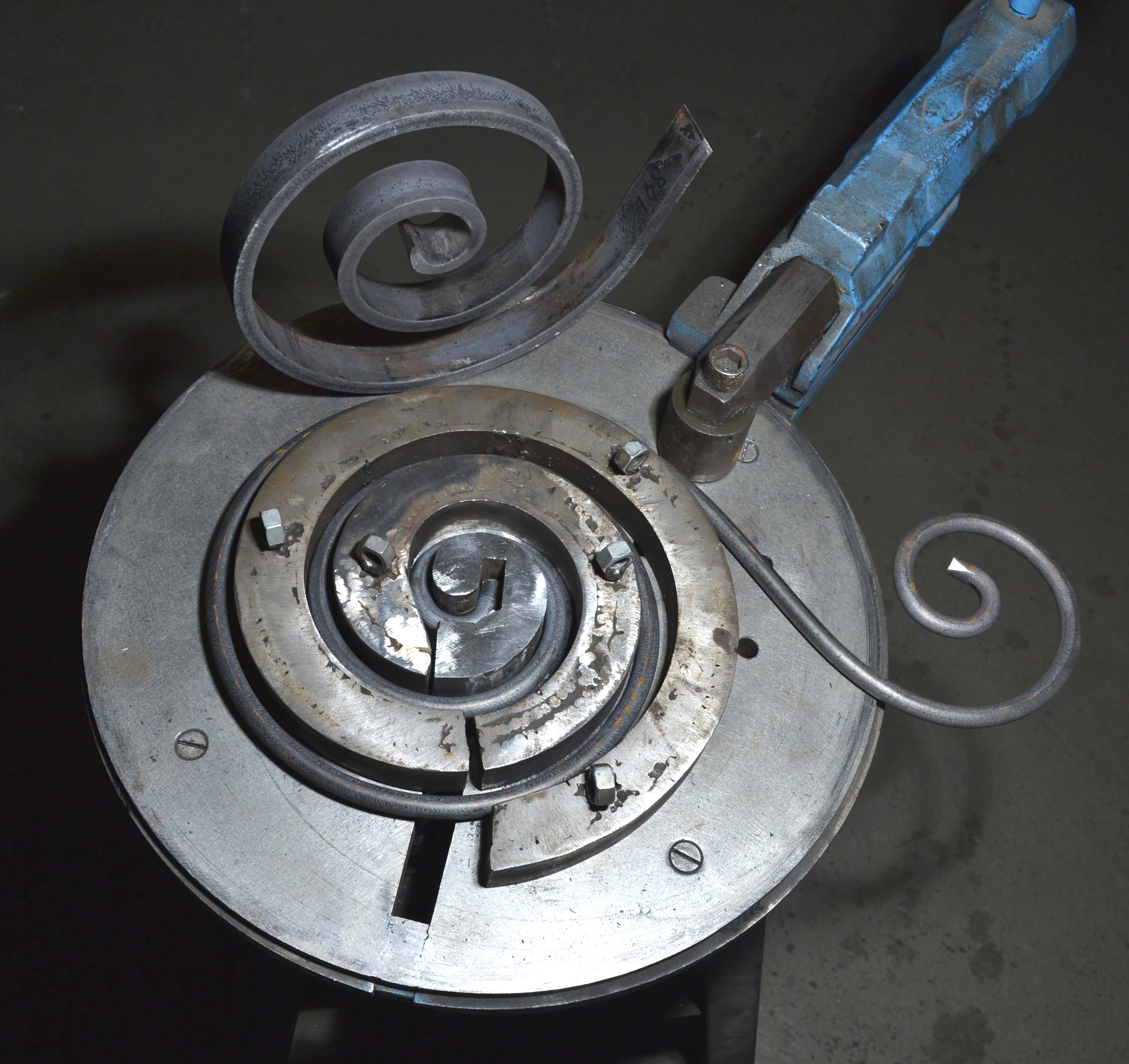

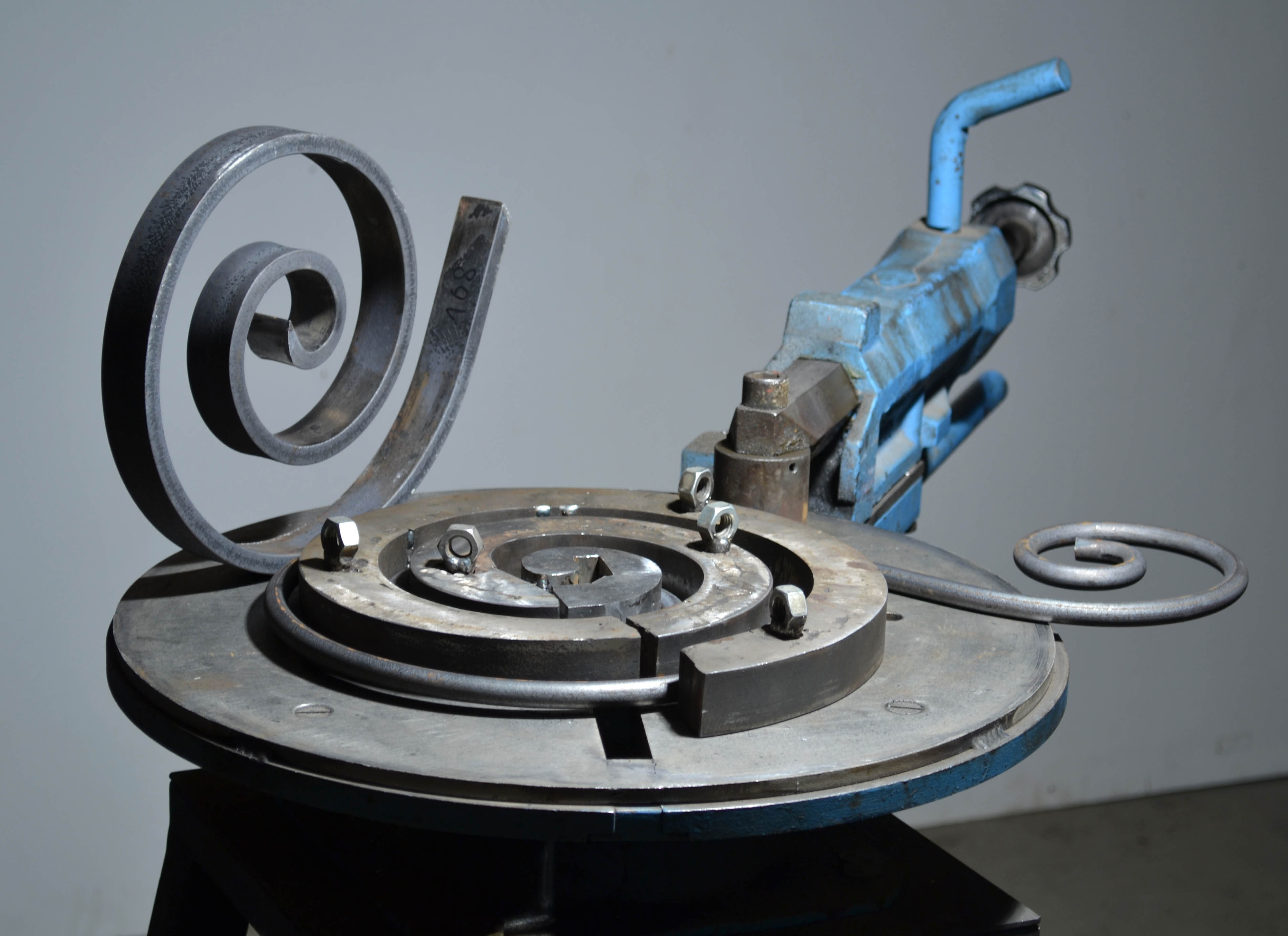

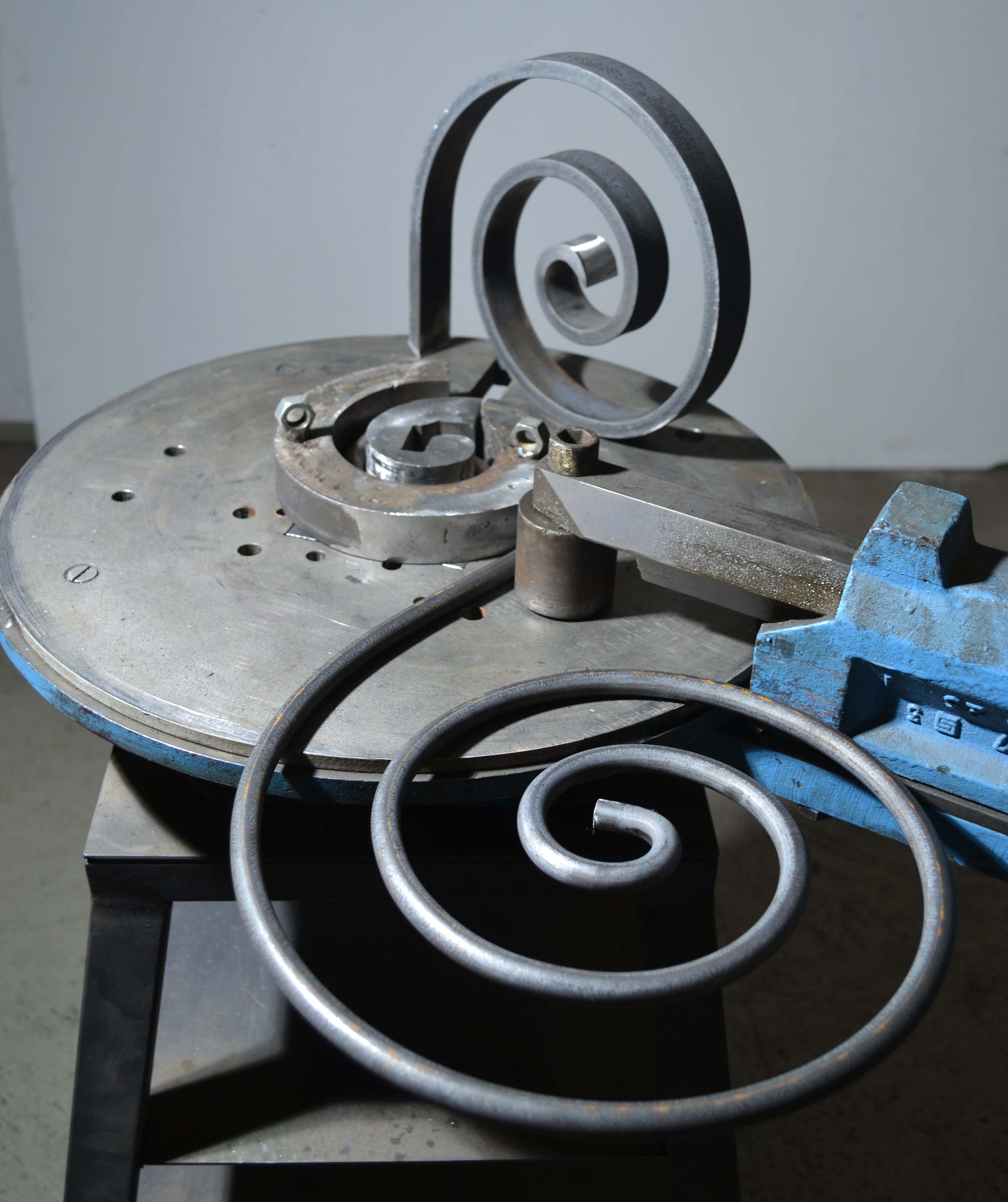

Sur ces photos, des exemples de volutes cintrées avec avec la "grosse matrice": C'est une matrice
que j'ai quasi "sculptée", elle permet de réaliser des volutes avec un gros diamètre.

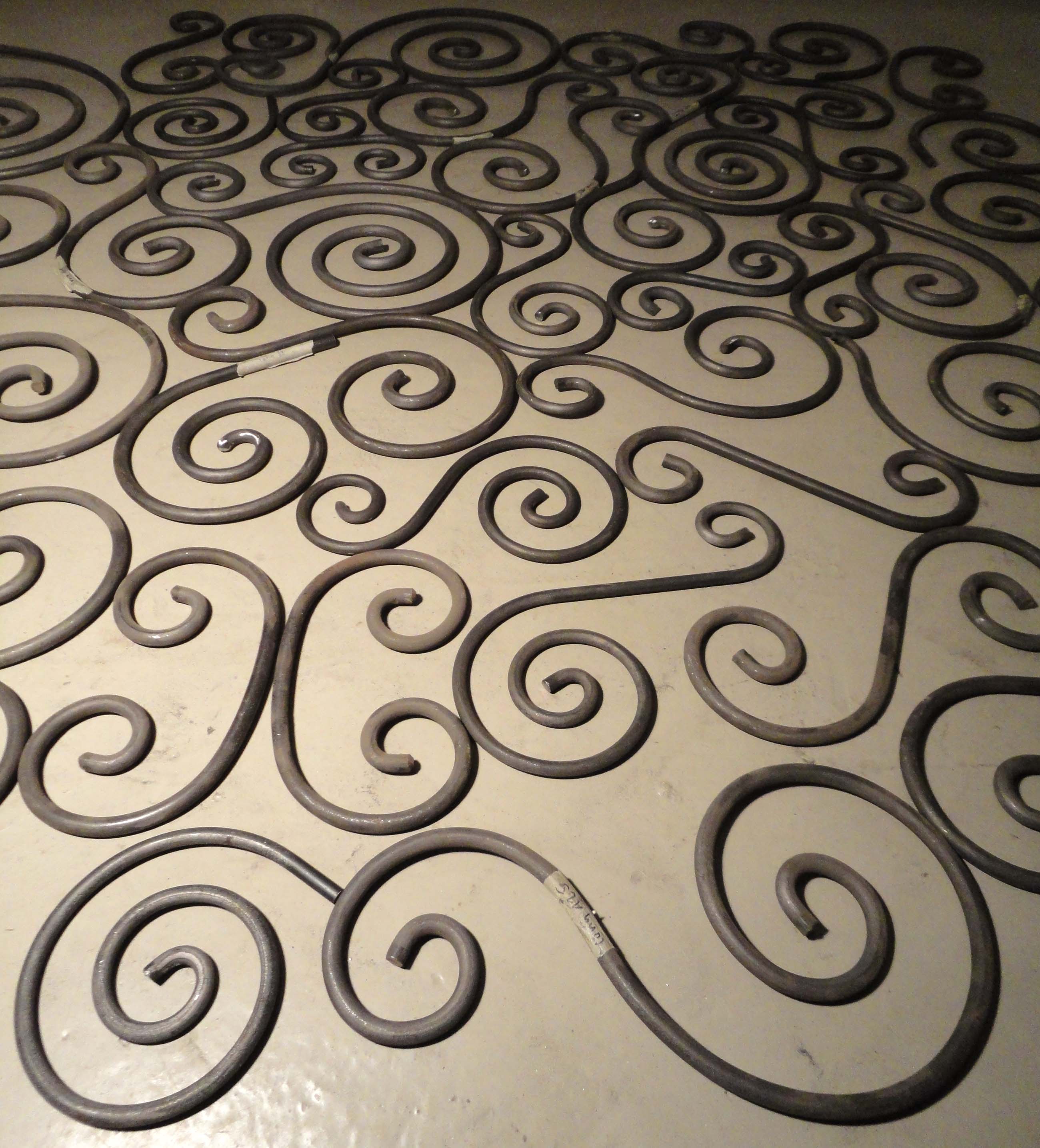

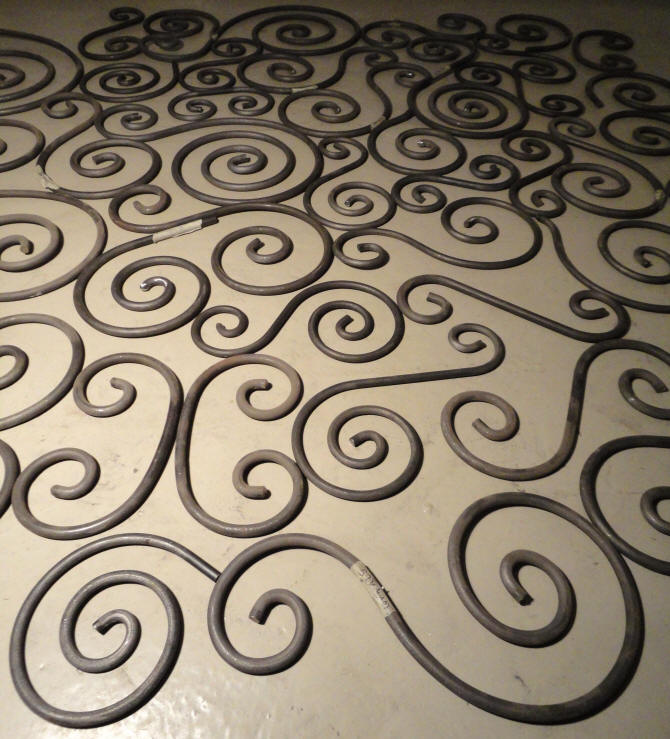

Les sections que l'on peut travailler: Fer rond jusqu'a diamètre 12mm, et fer plat 30x8.

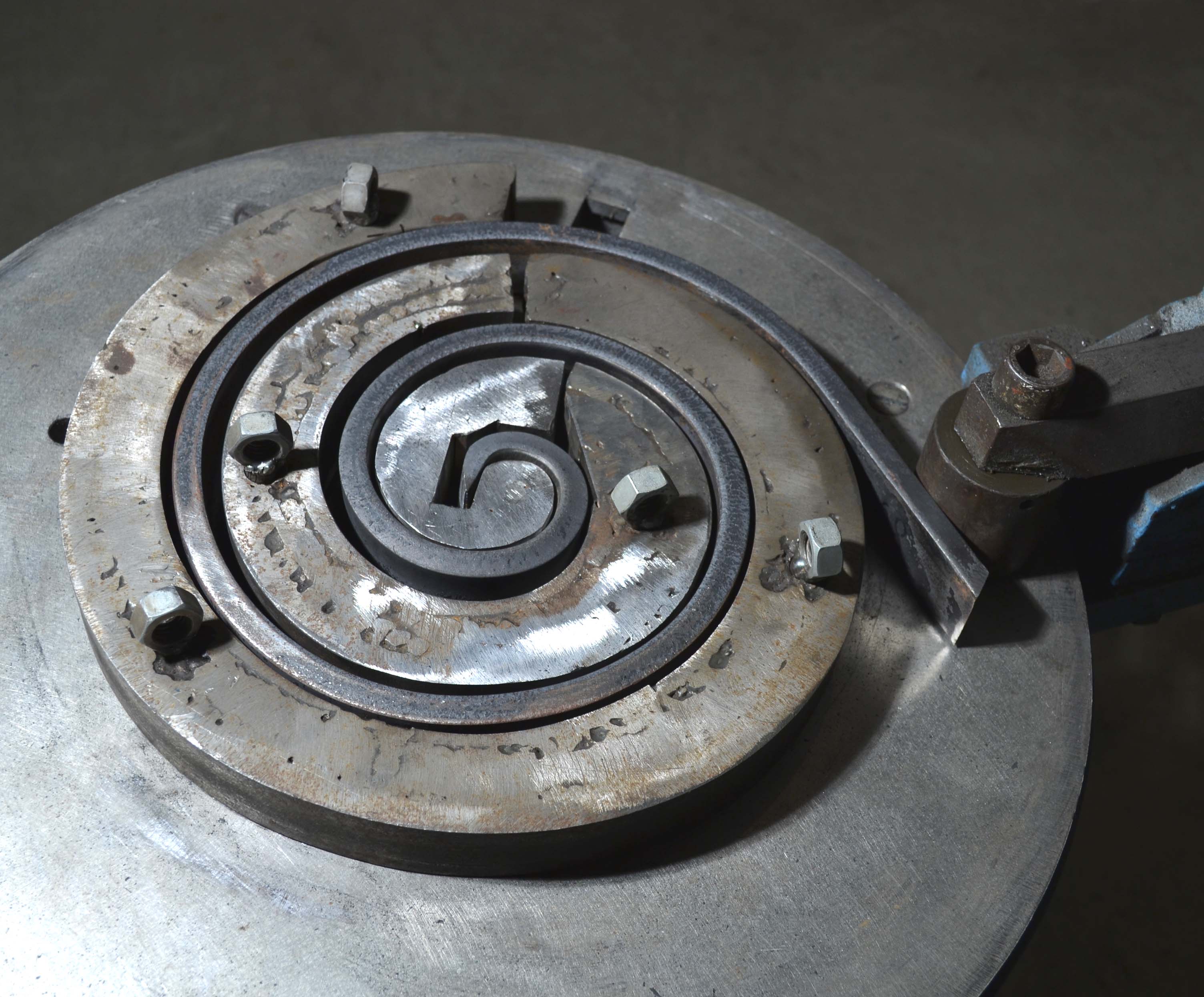

Sur la photo plat 30x10, mais c'est limite (la matrice peut casser !)

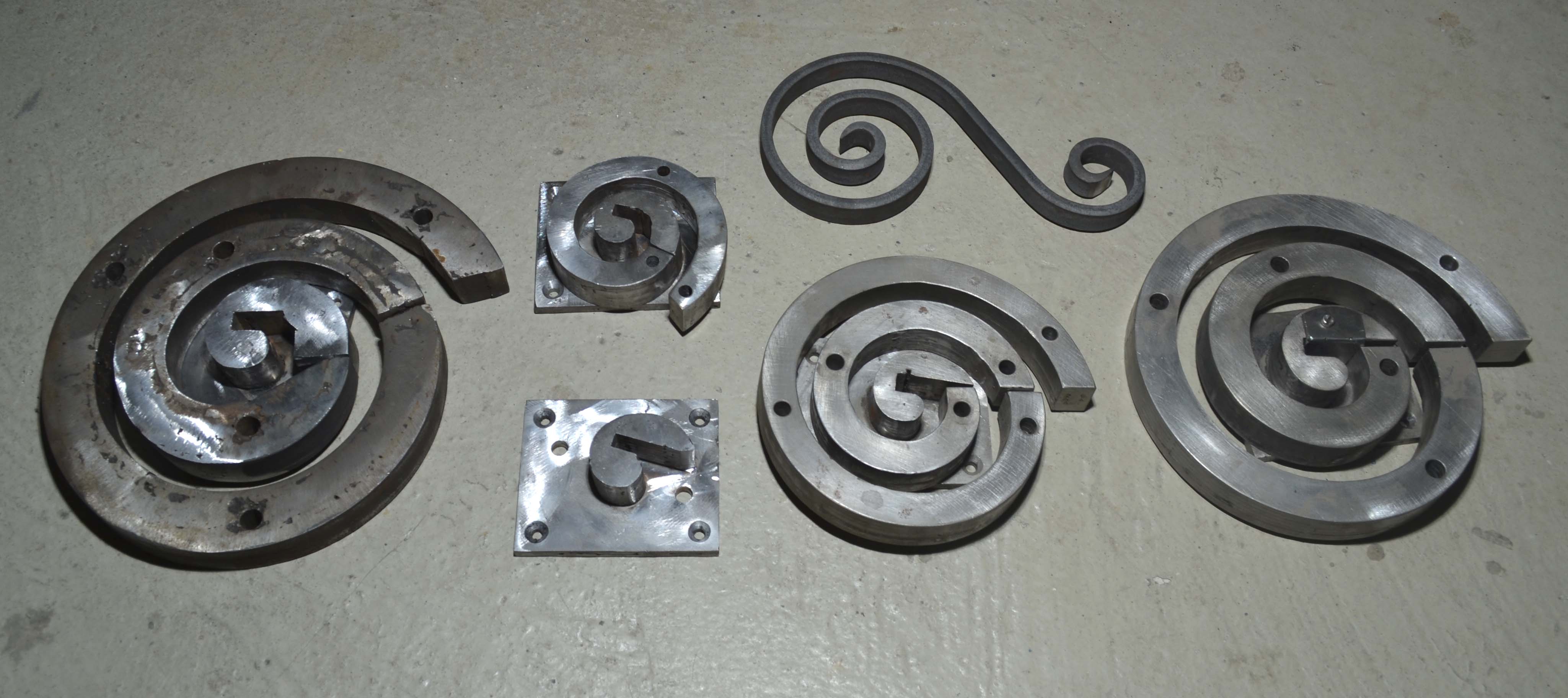

  Voici la liste des matrices
que j'ai déjà fabriquées:

4 pièces en 2 et 3 parties.
La volute sur le haut est
en plat de 20x8, et elle a
été réalisée avec la plus
petite matrice.

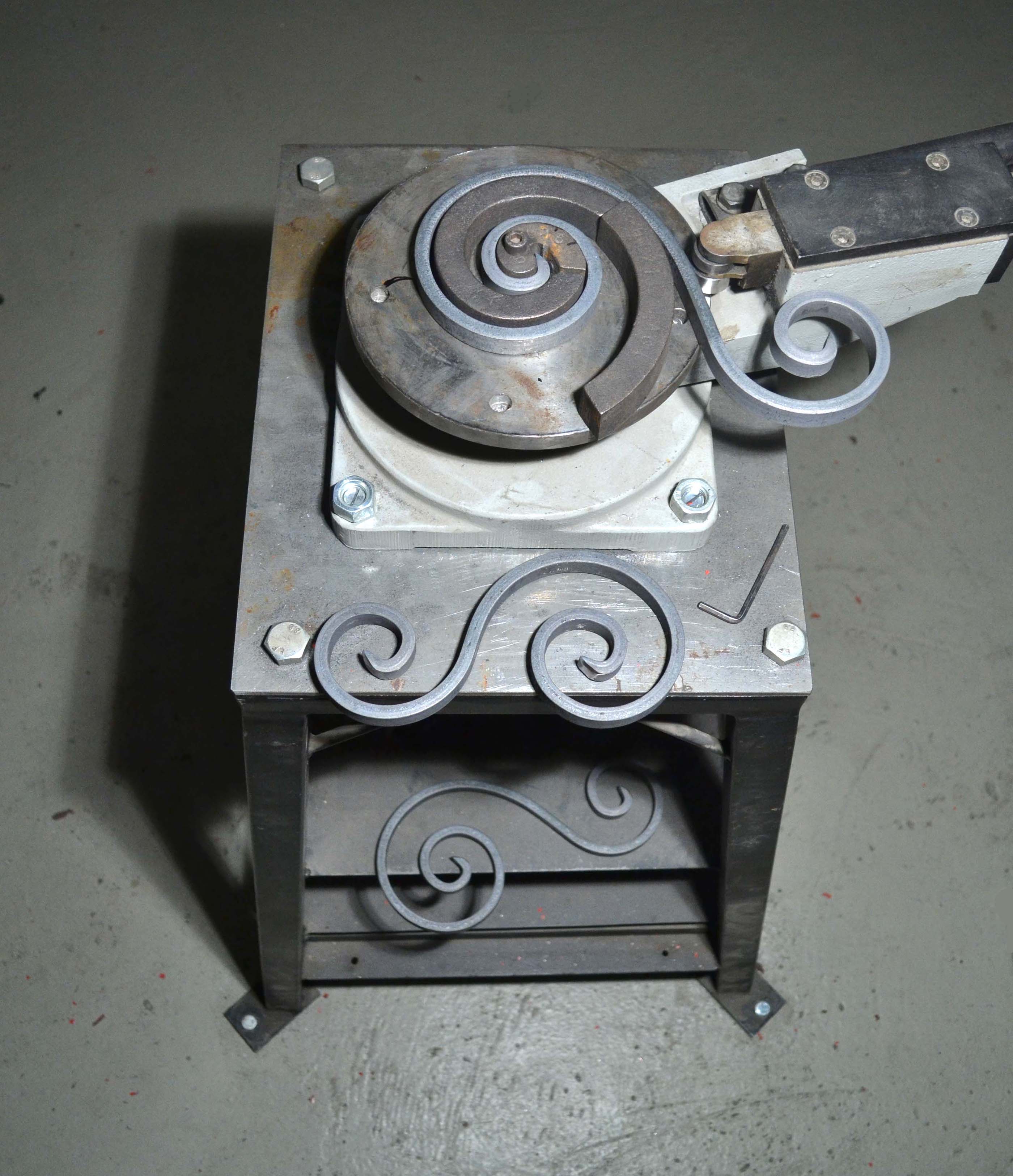

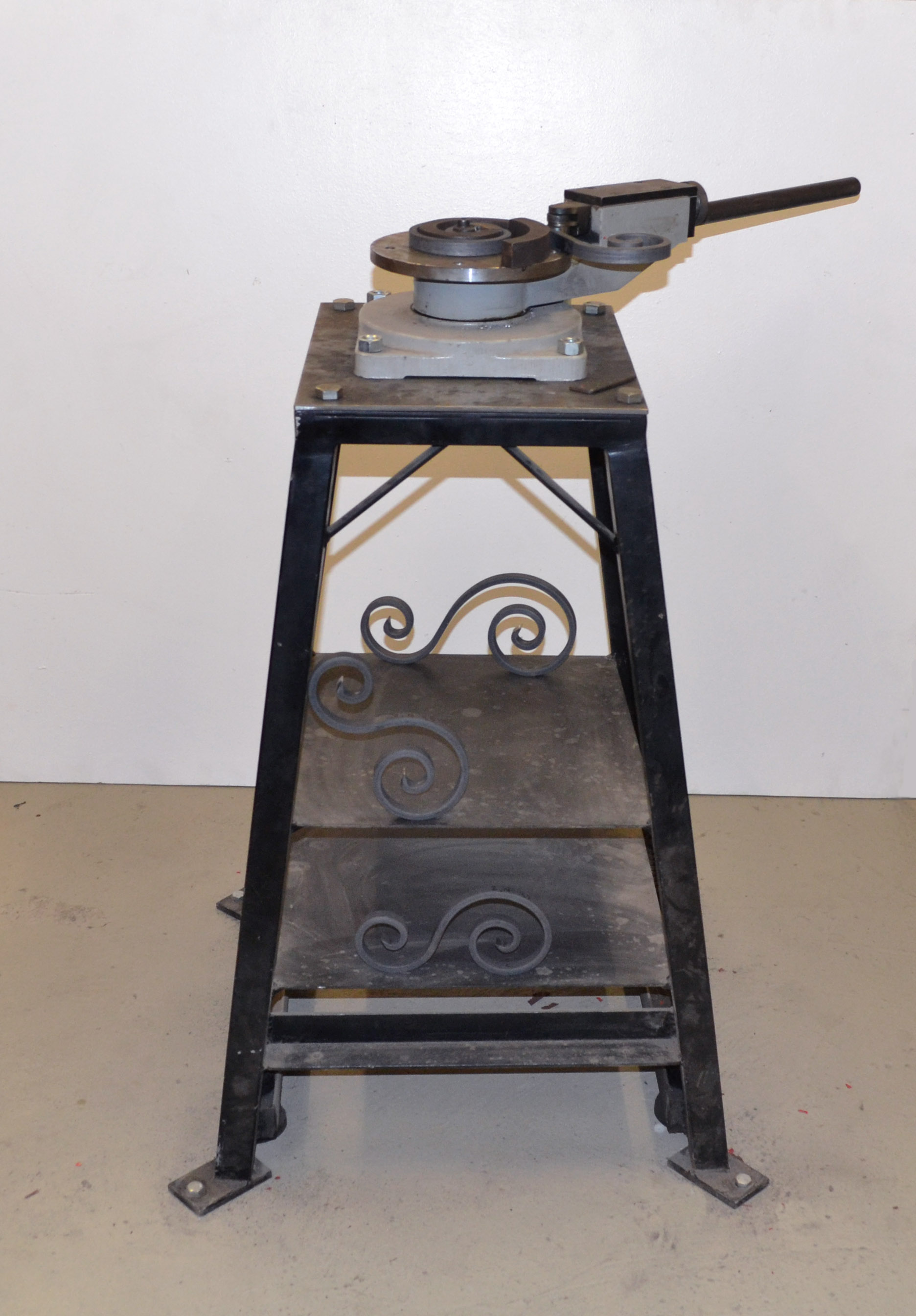

  2ème voluteuse manuelle






C'est une autre voluteuse manuelle que j'ai acquise. Elle est de plus petit format, mais permet de
faire des volutes de qualité correcte. J'ai 2 jeux de matrices, cela permet de faire des volutes avec
des spires qui s'agrandissent au fil des tours (style escargot). Et non des spires régulières comme
avec les matrices de la machine ci-dessus (mais peu de différence). Avec la petite matrice,
capacité de cintrage pour des fers plat jusqu'a 20x8. Grosse matrice jusqu'à 25x8mm.















  Je n'ai rien à vendre ! Ni plans, ni machine, ni matrices:
Car j'utilise ce matériel pour mes travaux.
Mais vous pouvez toujours copier cette machine ...









                                                                                 E-mail:    schule.design@20th.ch






                                                                                                            14 juillet 2011 / 22 mai 2014

 .
