                        Fabrication d'enseignes à l'ancienne style fer forgé












 J'ai baptisé ces enseignes "style" fer forgé, car toutes ces pièces on été réalisées à froid.
C'est à dire qu'elle ne sont pas réalisées à la forge, mais à la voluteuse manuelle.
Au niveau du style et de la finition c'est plus ou moins égal, mais plus simple donc moins cher

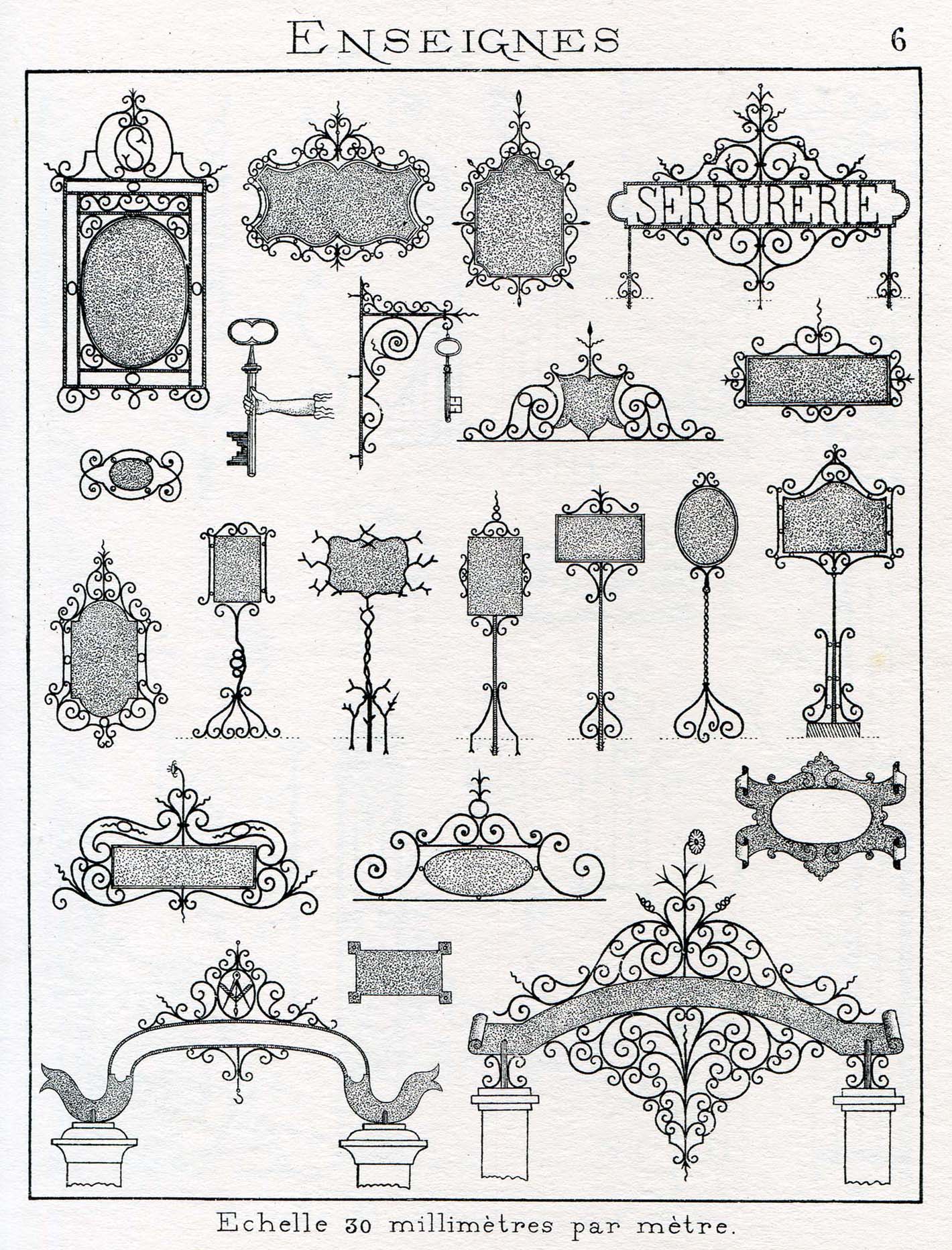

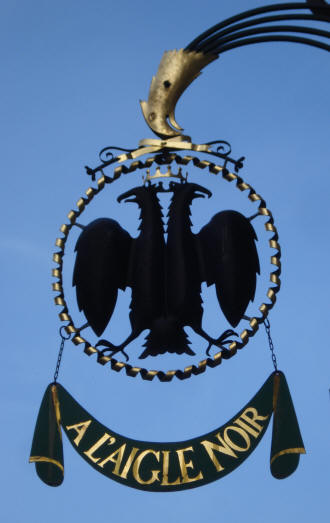

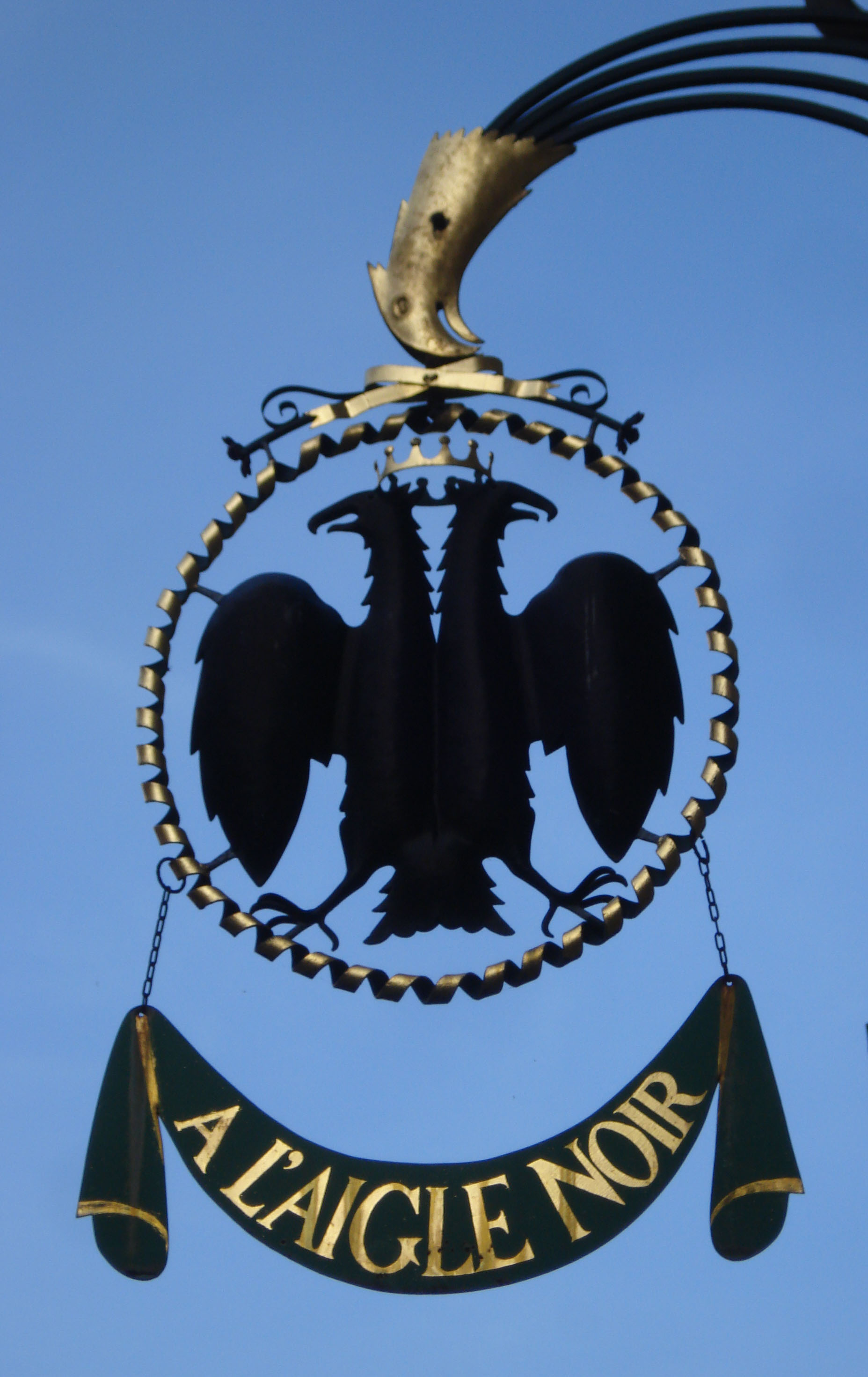

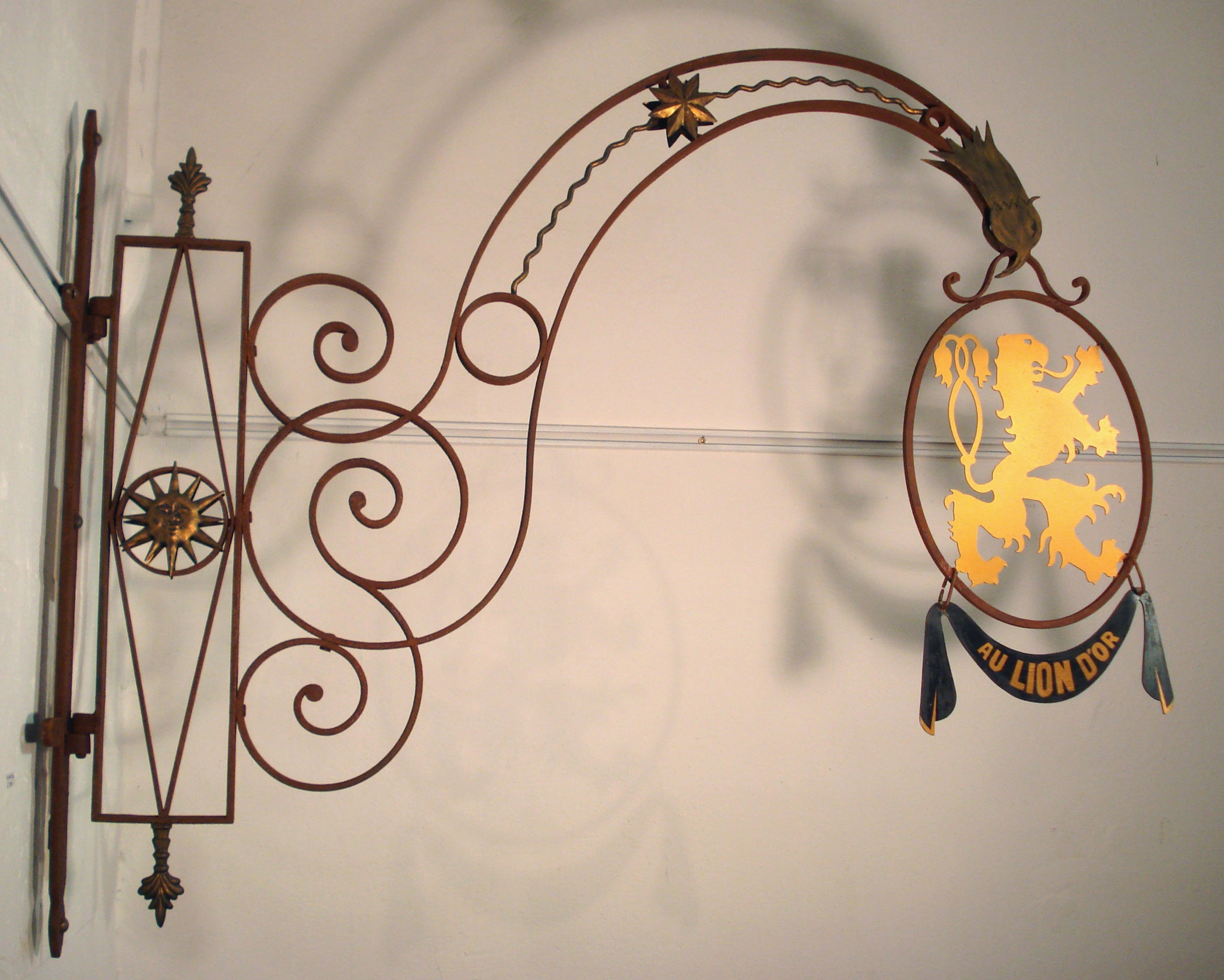

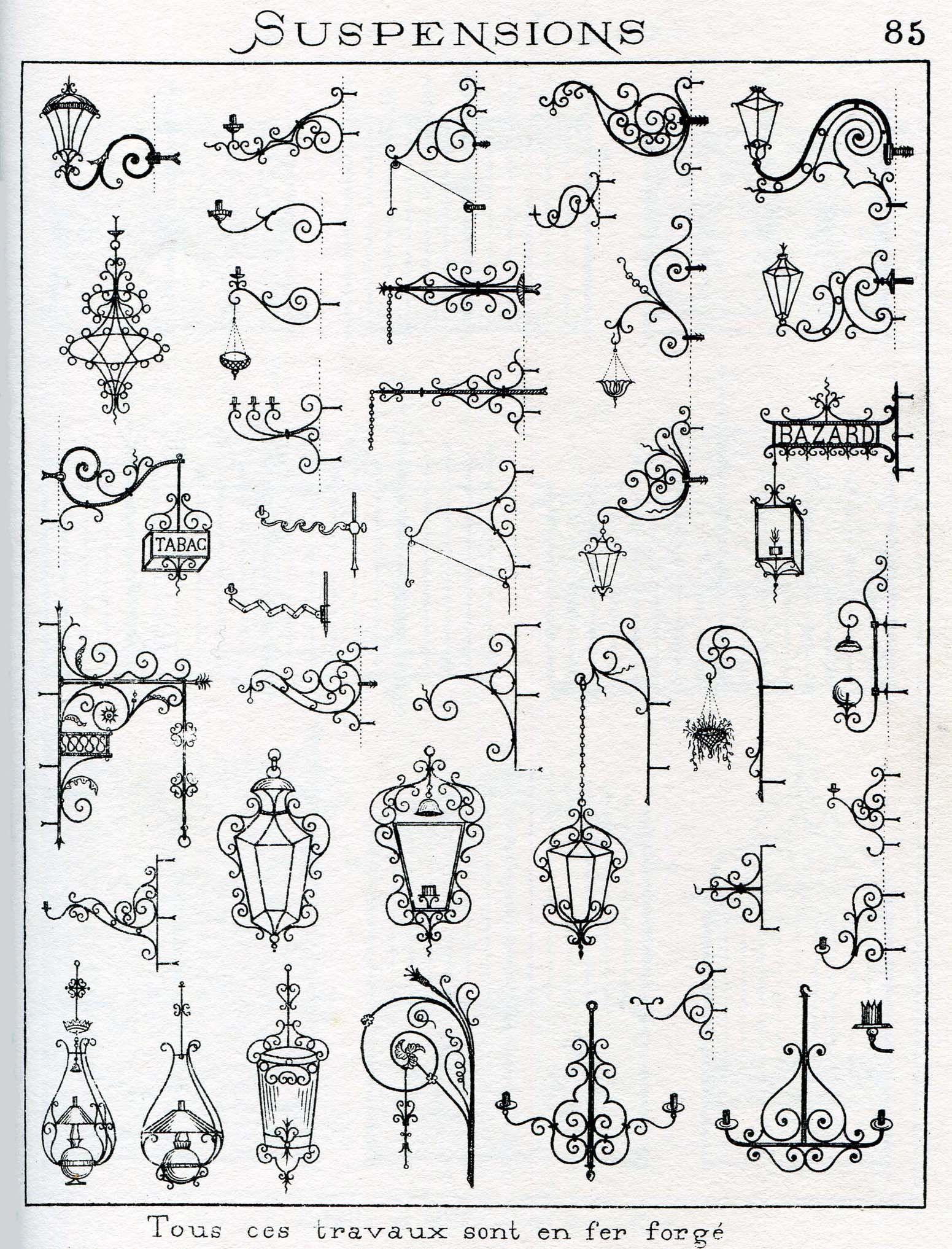

La tradition de l'enseigne est très ancienne. Au moyen âge des panneaux peints indiquaient
les tavernes et autres commerces. A partir du 18ème apparaissent des grandes potences
en fer forgé (dont certaines sont encore en place) Les plus belles pièces se trouvent dans
les pays germaniques, ou sous influence (Alsace, Suisse ...)

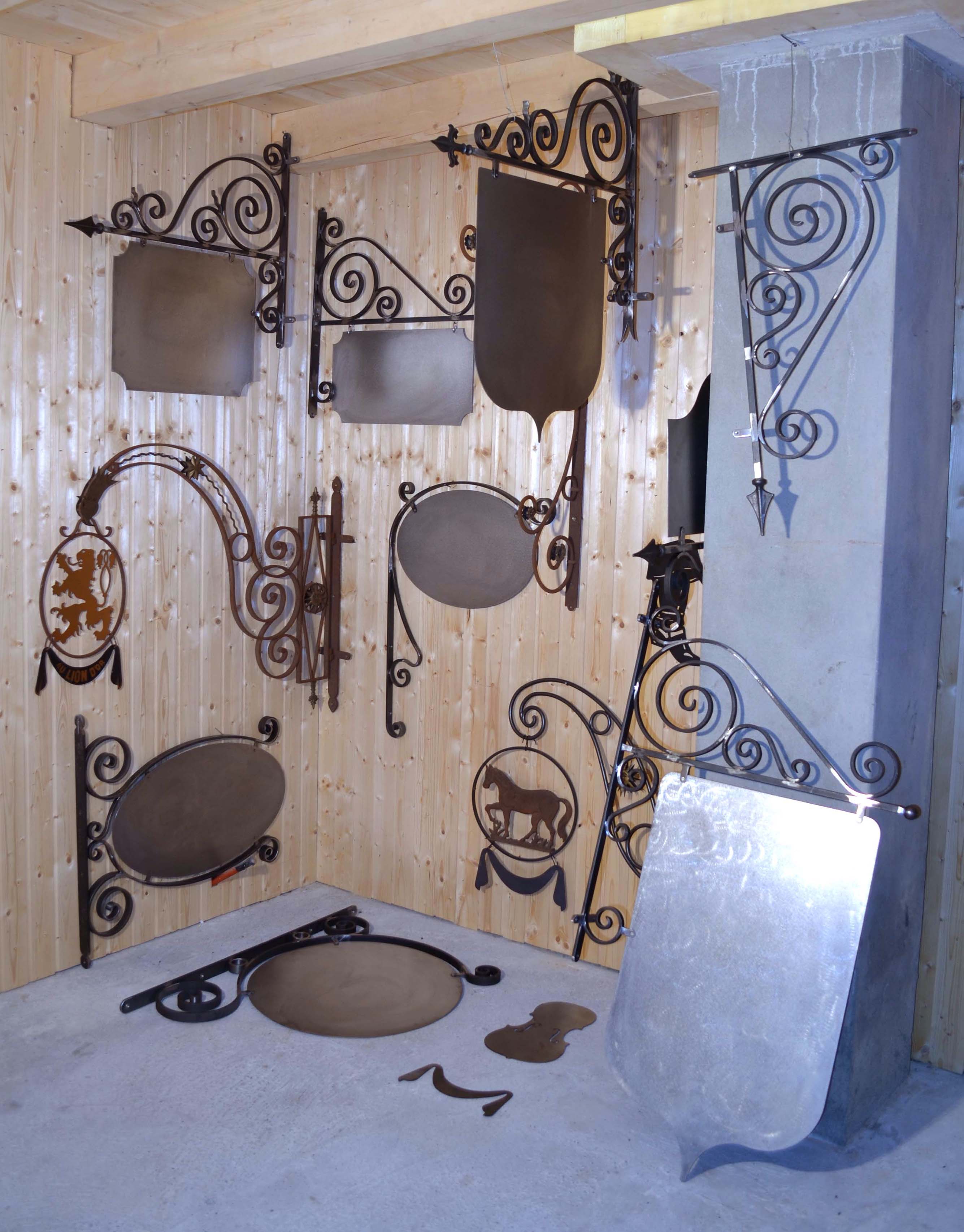

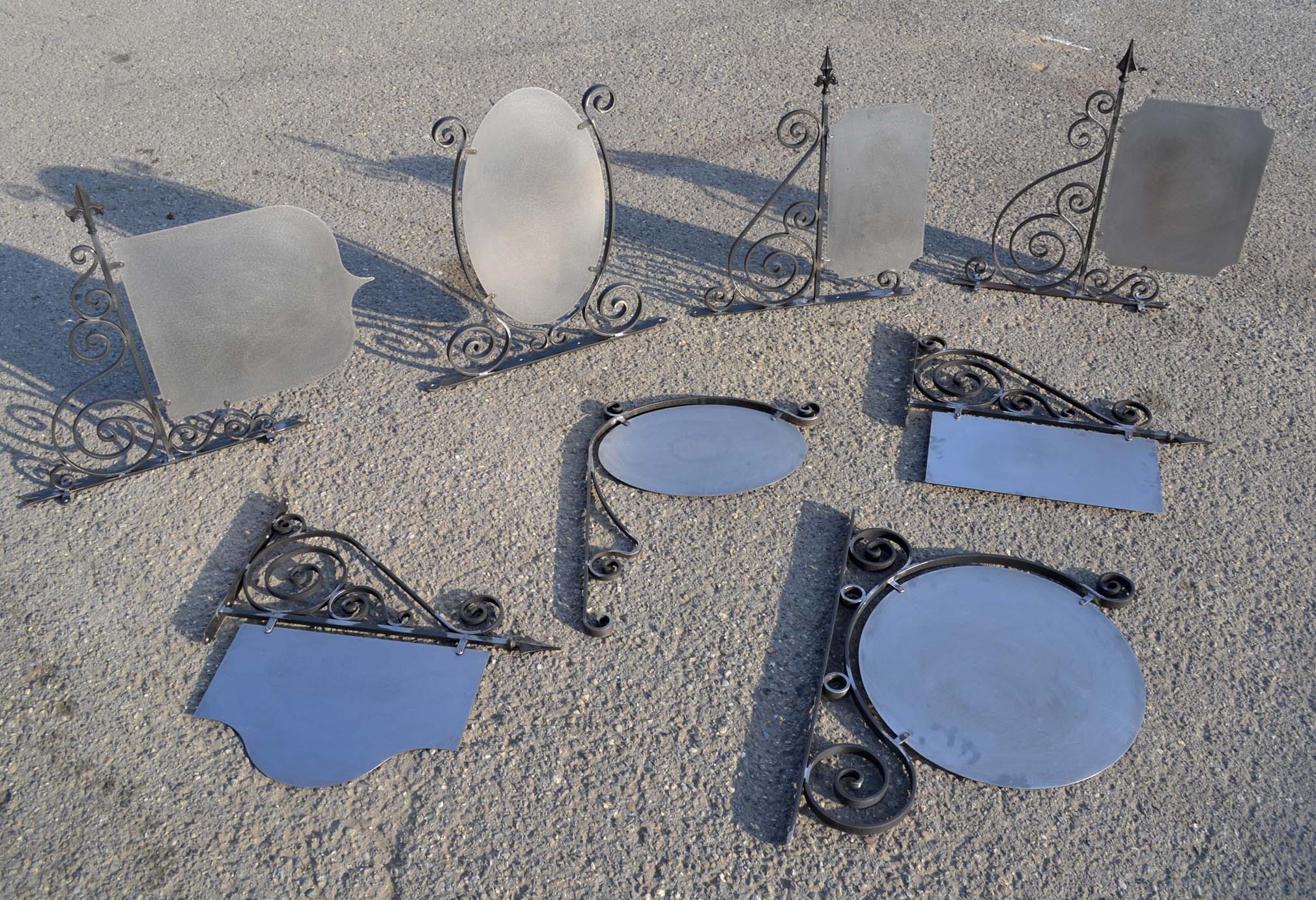

Les enseignes présentées au début de cette page sont disponibles de suite. Fabriquées à
l'unité, signées et datées (je n'aime pas faire 2 fois la même chose ...)

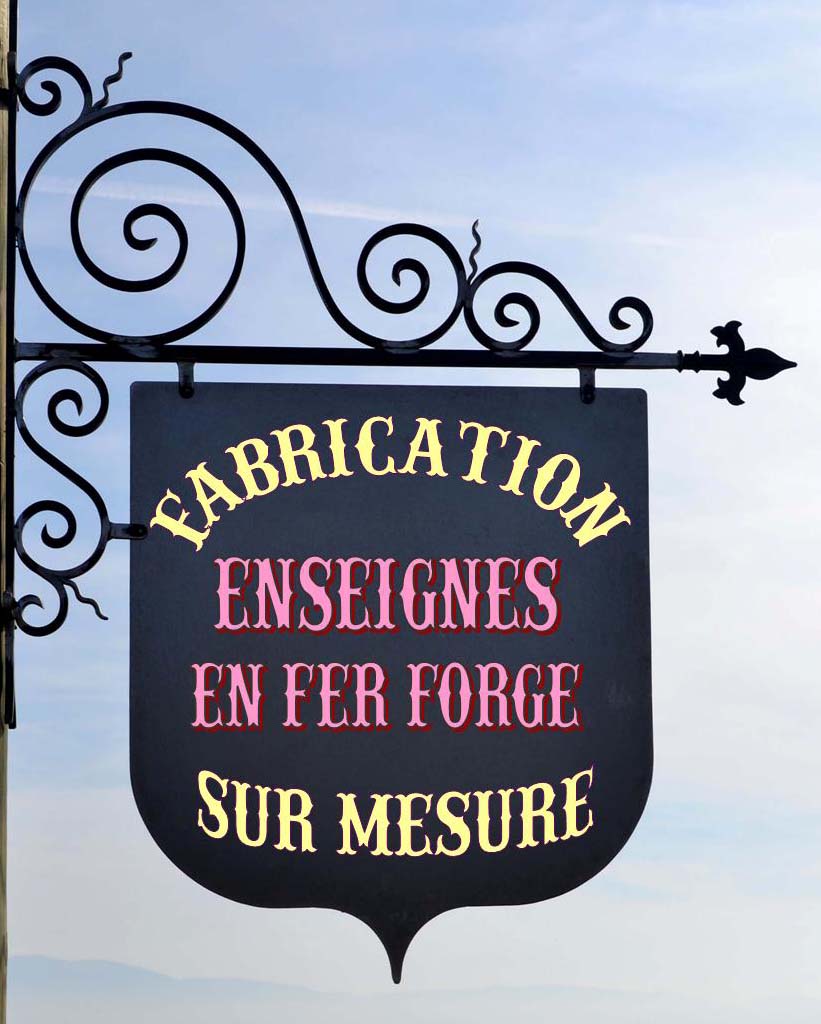

Fabrication d'enseignes en fer forgé style classique pour magasins






  informations importantes en ce qui concerne les prix

Tout les prix sont en Chf (francs Suisses) pour la conversion en euro voir
ce site les prix indiqués correspondent à la potence + suspension en acier
brut (tel que sur les photos), avec enlèvement à mon atelier.
Plus value 180.- Chf pour peinture pour l'extérieur (250.- si la tôle est d'une autre couleur que la potence). Plus value 100.- (minimum) pour envoi par
poste en France. Je peux me charger de sous-traiter le lettrage double face
de la tôle de suspension, prix à partir de 200.-

  L'avantage des enseignes Schulé métal: Moins cher que des enseignes réalisées à la forge, tout
en ayant un joli style, et de meilleure qualité que des enseignes "standardisées bon marché"
De plus flexibilité car construction sur mesure, et adaptation par rapport à vos besoins.









  1) modèle Roxanne:

C'est un modèle basique pour tôle rectangulaire de
petit format. L'on pourrait mettre une tôle plus grande
en hauteur, mais alors il faudrait rallonger le plat de
fixation, et faire des pattes déportées.
4 trous de fixation sur le plat de base.

Prix: 450.- Chf






Dimensions: porte-à-faux (mur - bout pointe) = 80cm. Mur bord tôle 64cm, tôle acier 2mm 58x30cm, hauteur totale 71cm
plat contre mur 40x5mm long. 48cm, volutes en fer plat 15x8.

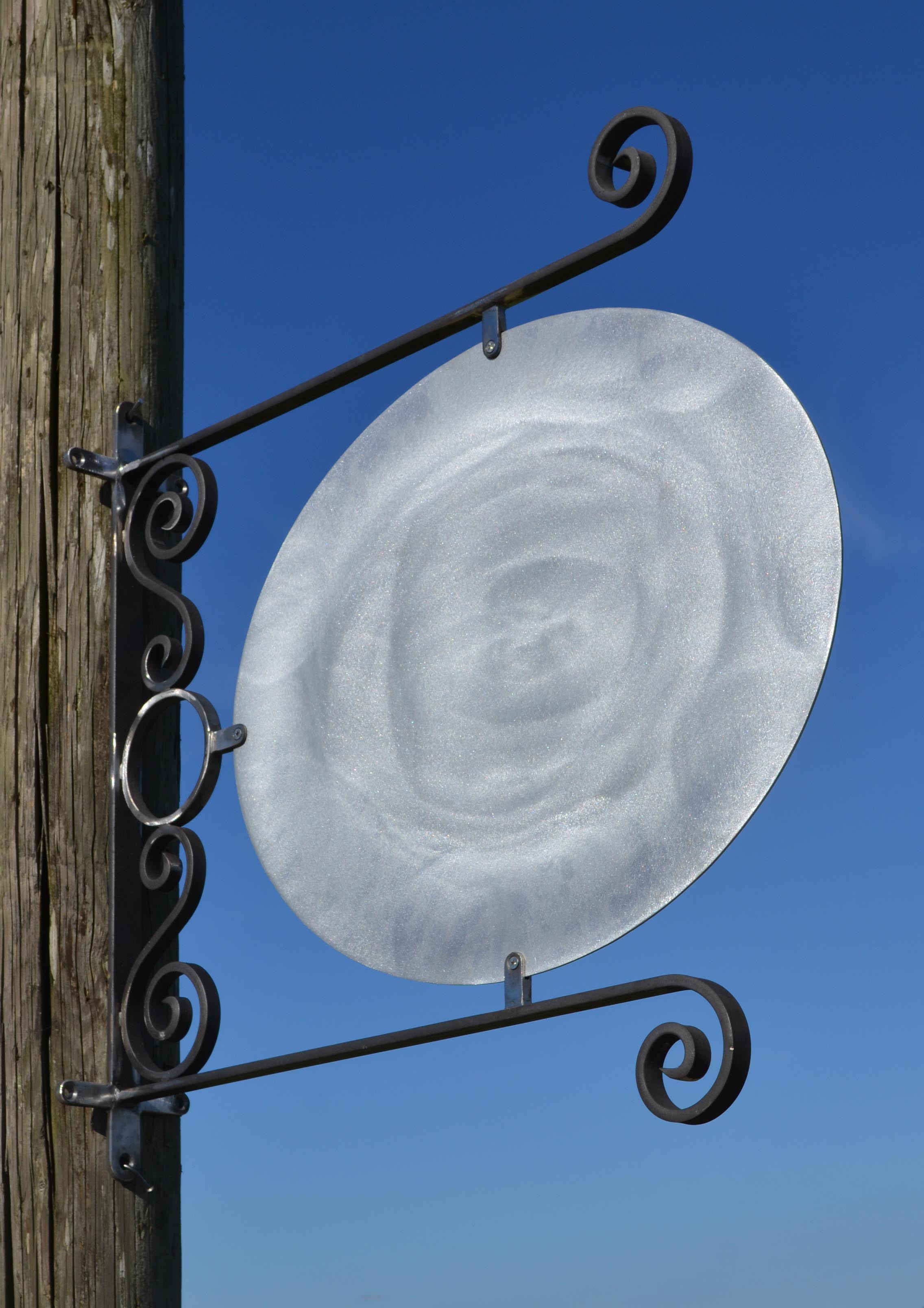

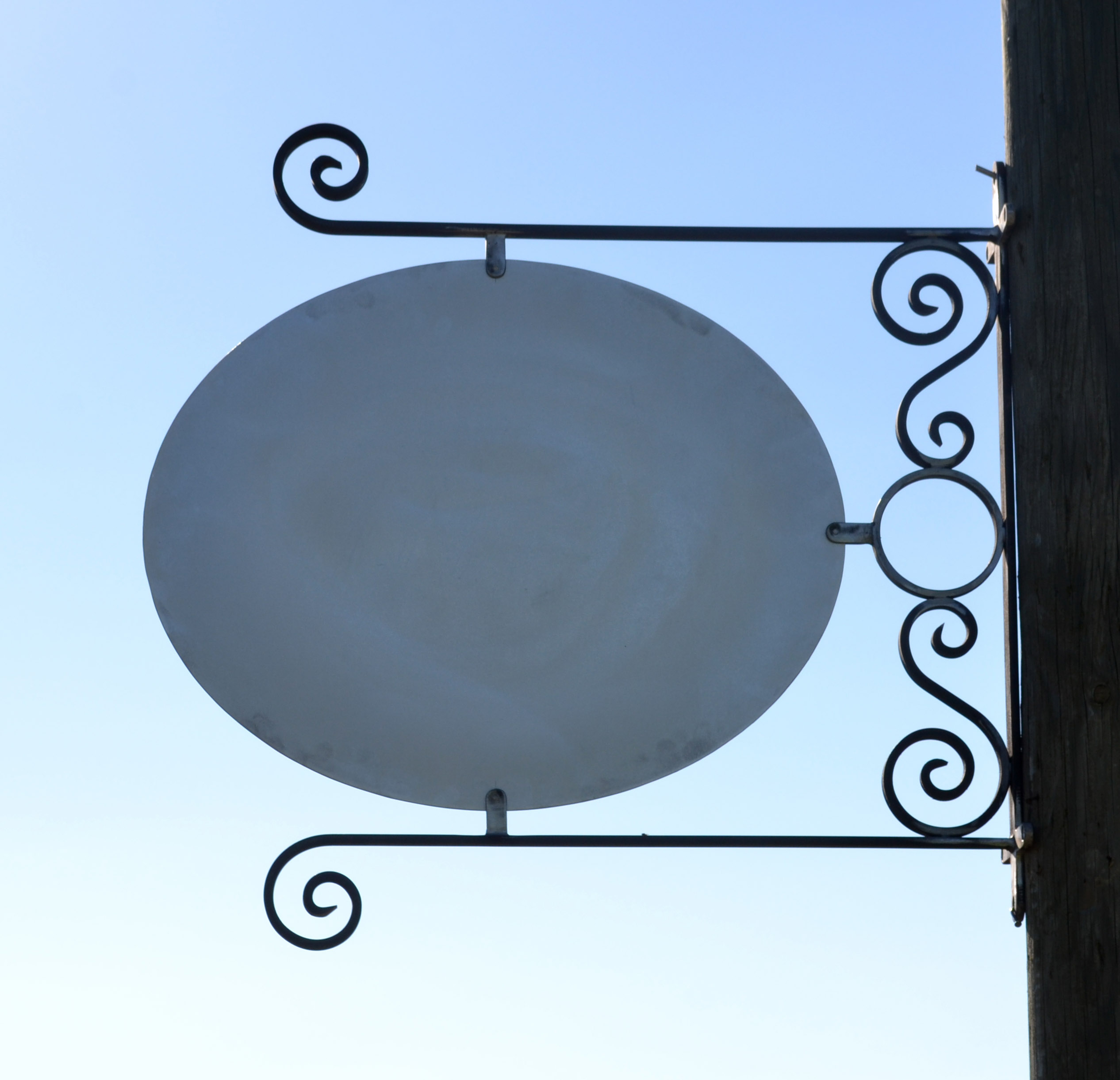

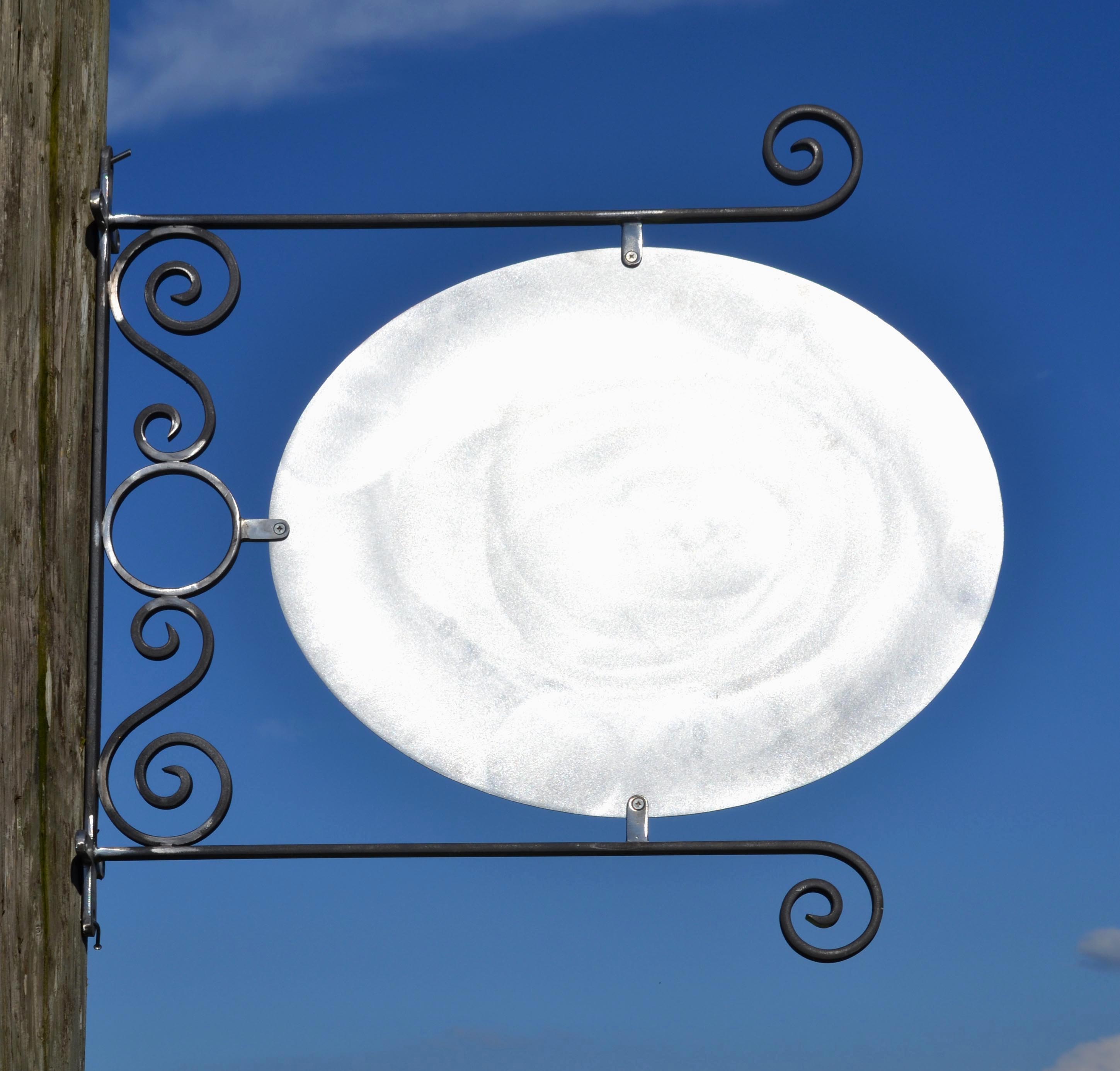

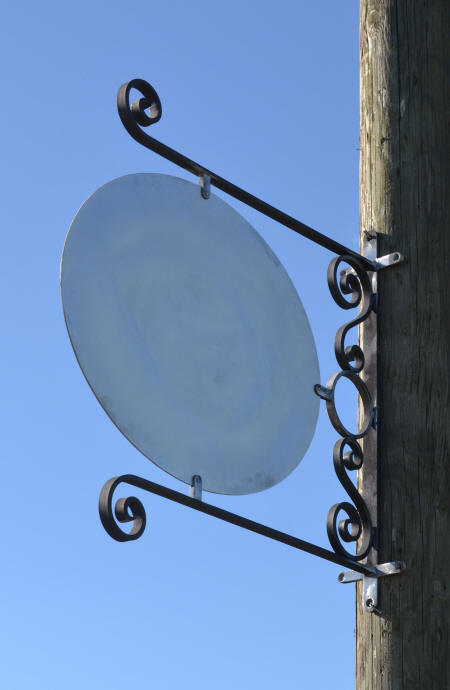

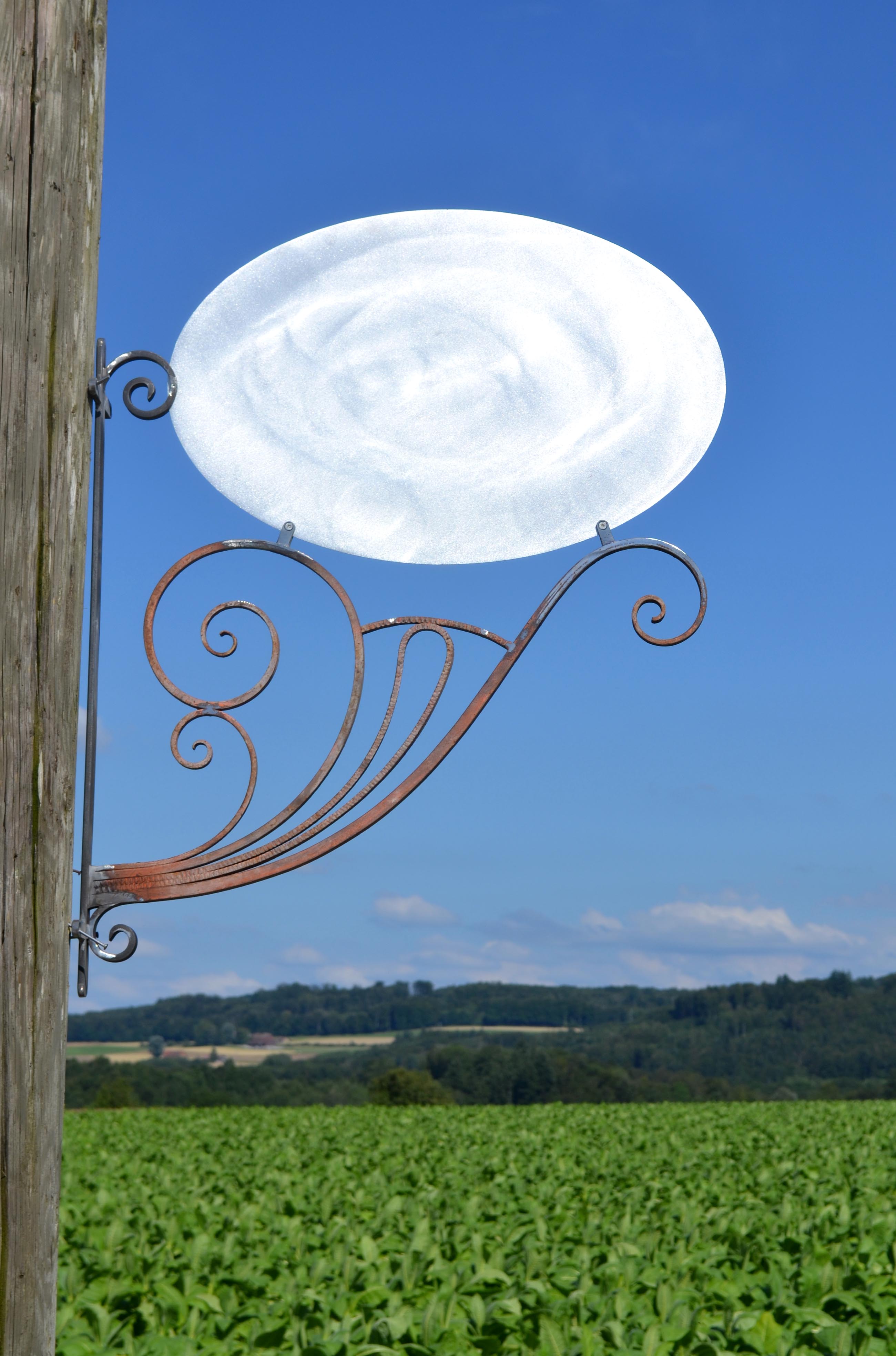

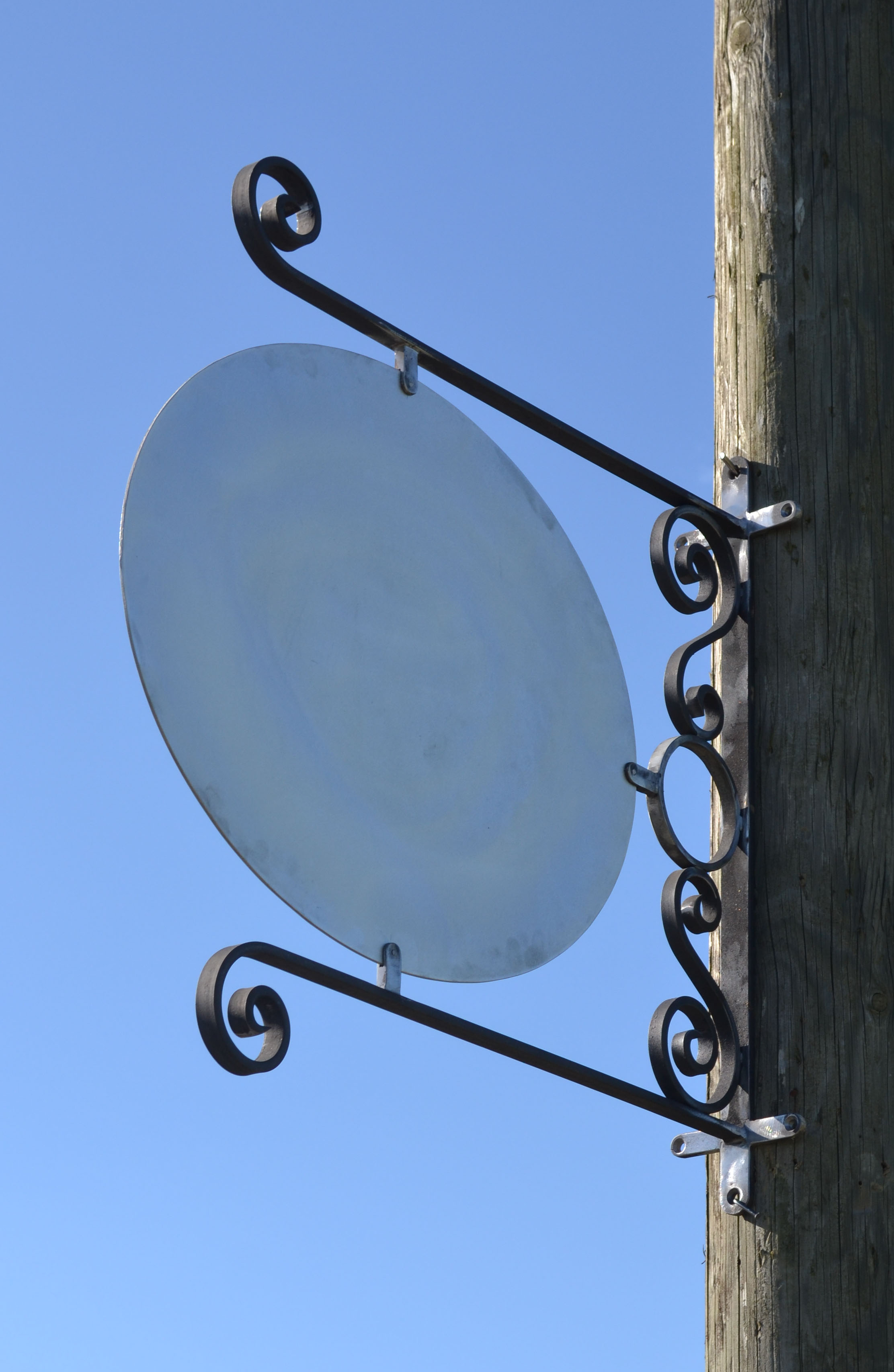

  2) modèle Viviane:

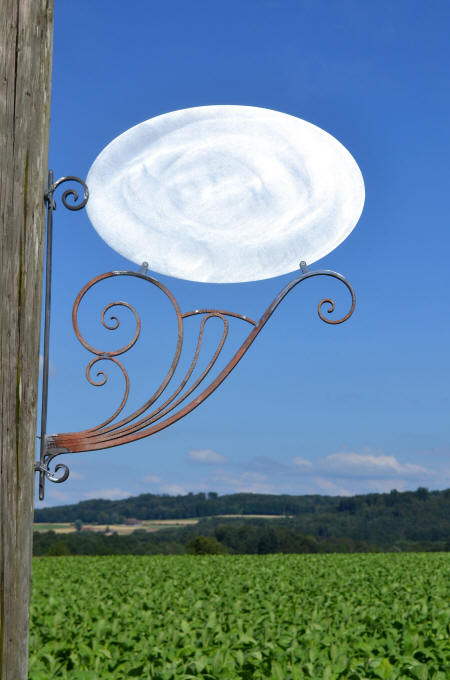

Modèle original avec tôle en ovale, insérée dans
châssis qui épouse la forme de la tôle. Pièce difficile à
fabriquer, car le cintrage en ovale reste fastidieux
(car empirique) fixation tôle par 4 pattes avec vis M4
4 trous de fixation sur le plat de base.


Prix: 750.- Chf



geschmiedetes eisen ovale schilder





Dimensions: porte-à-faux  81cm, tôle acier 2mm en ovale 70x40cm, plat contre mur 40x8mm long. 75cm Construction cintrée
avec plat 25x8 et 15x8

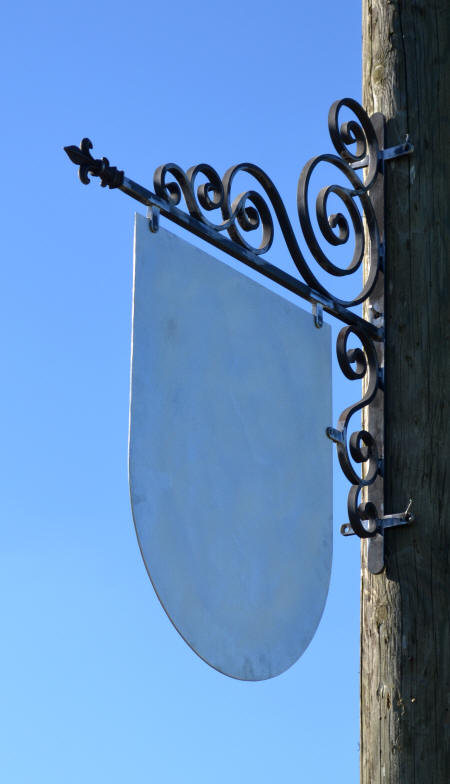

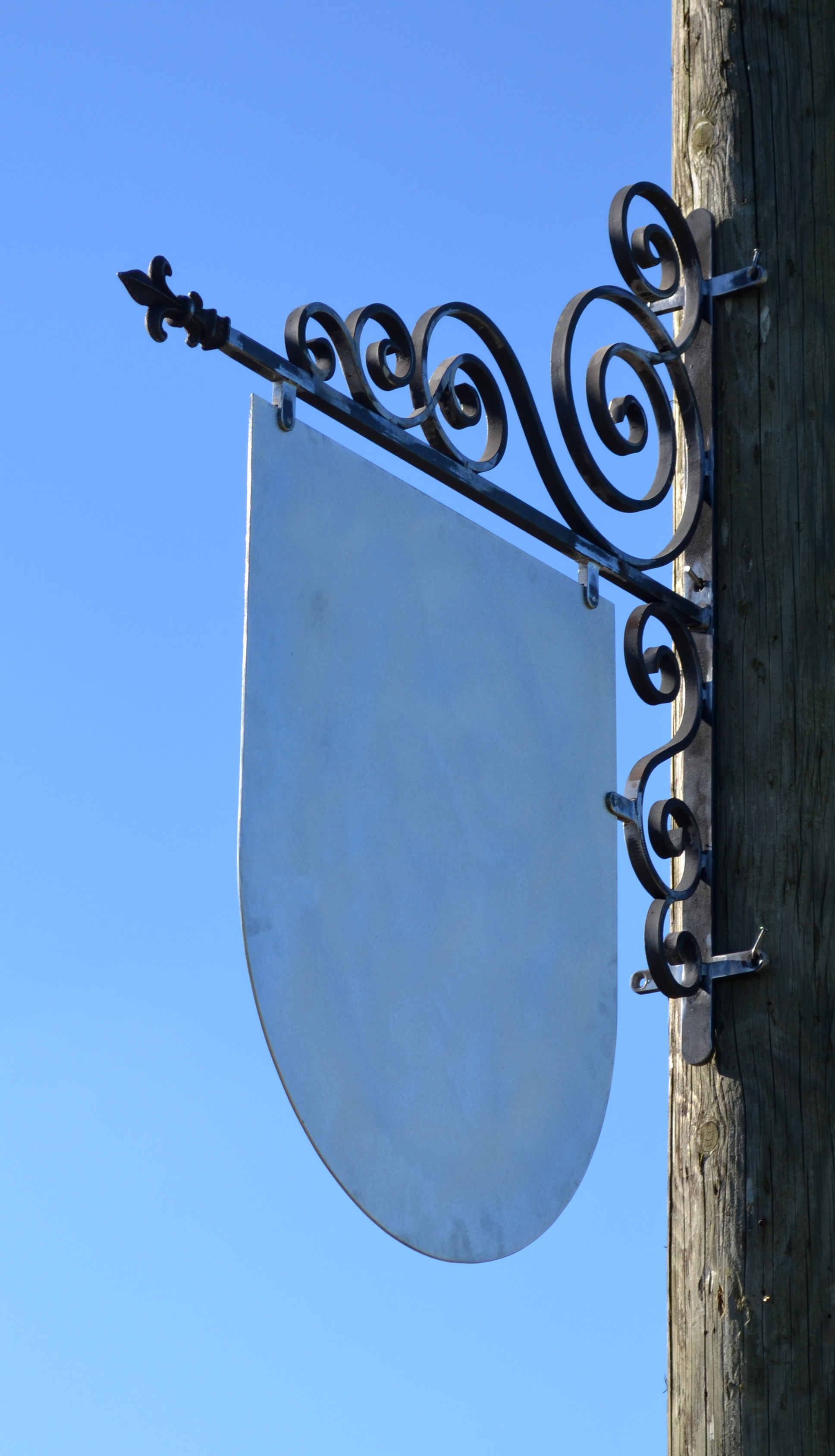

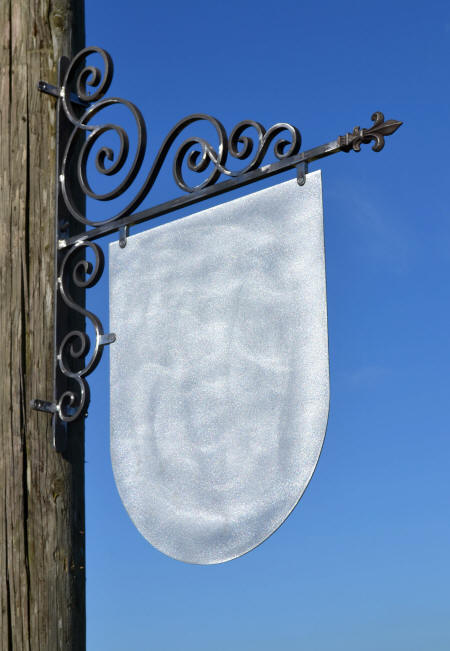

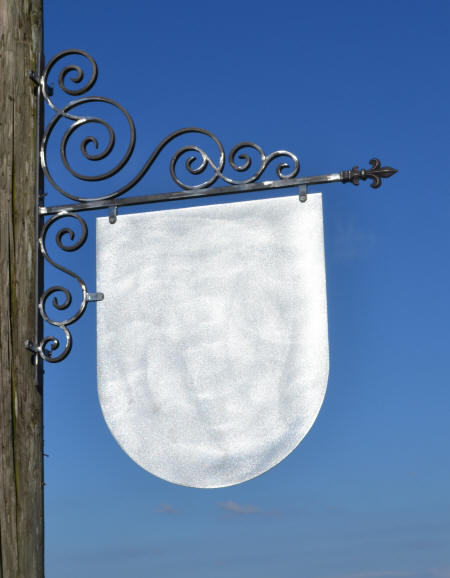

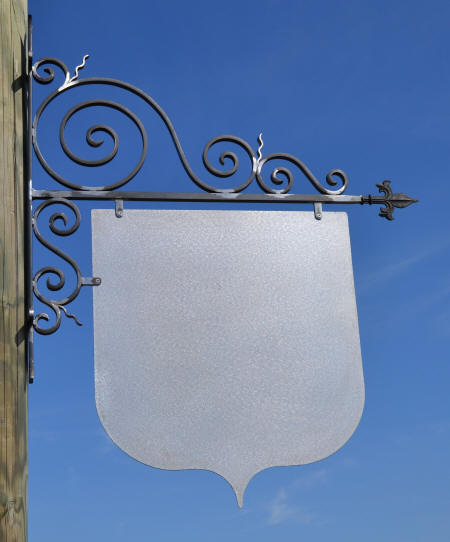

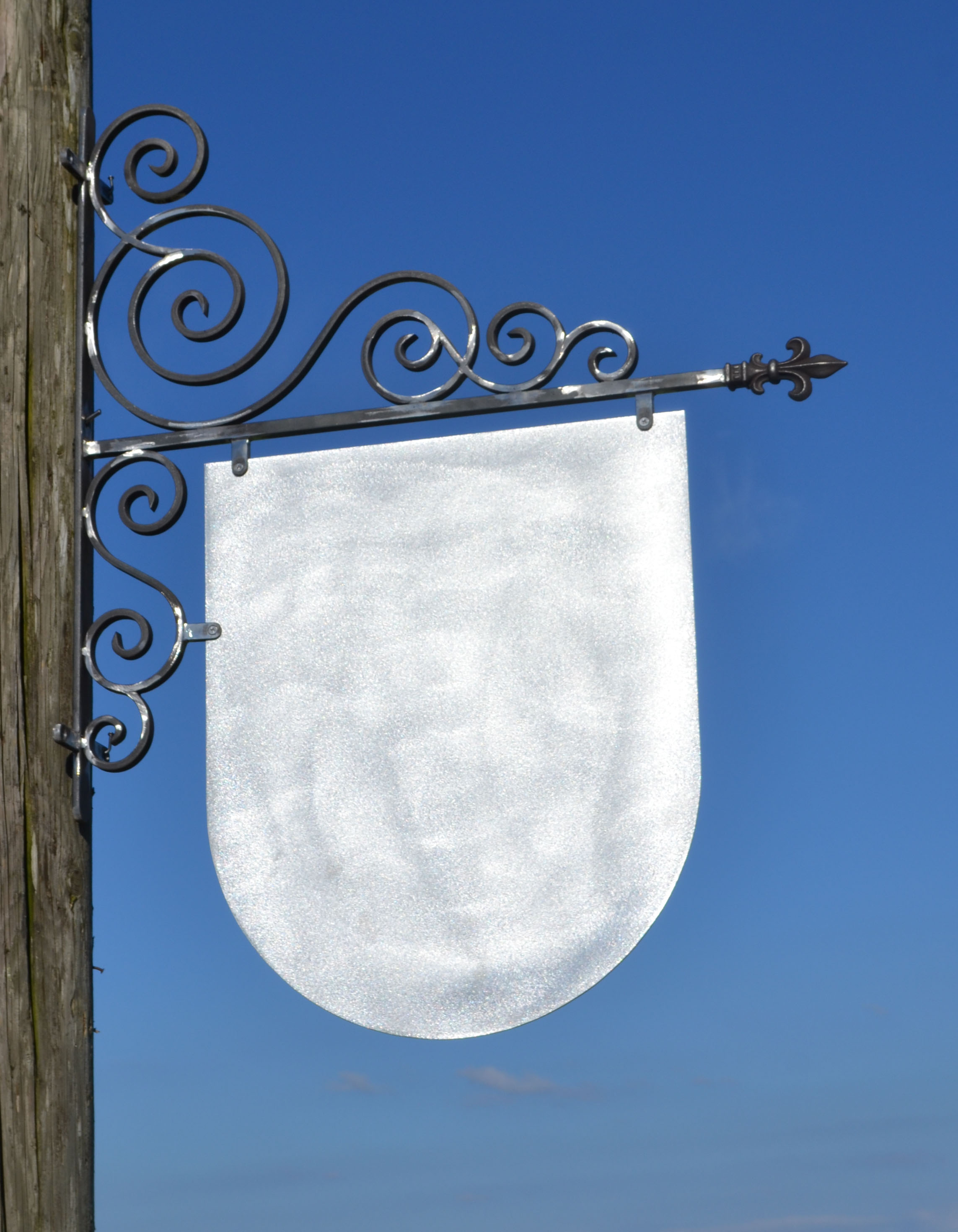

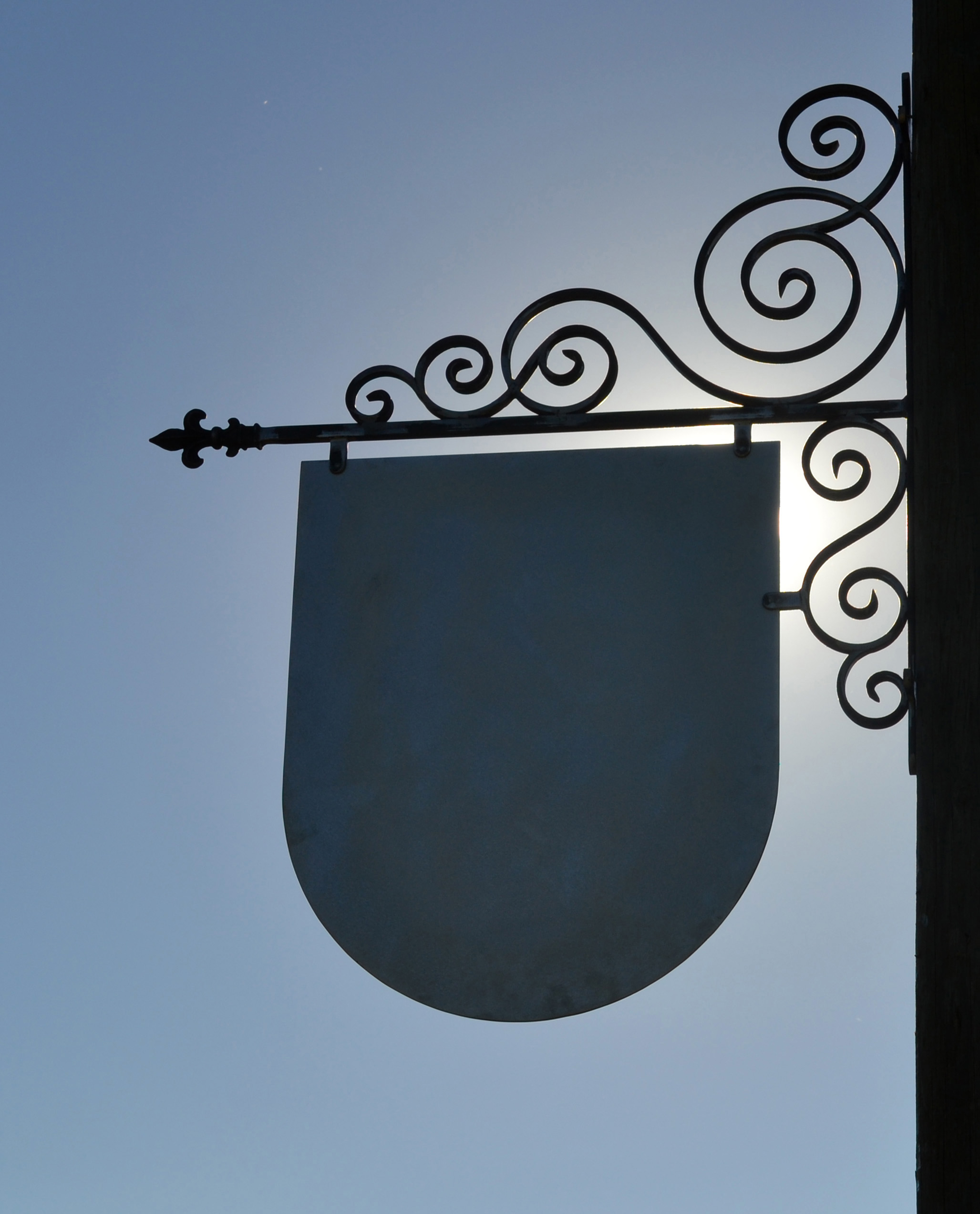

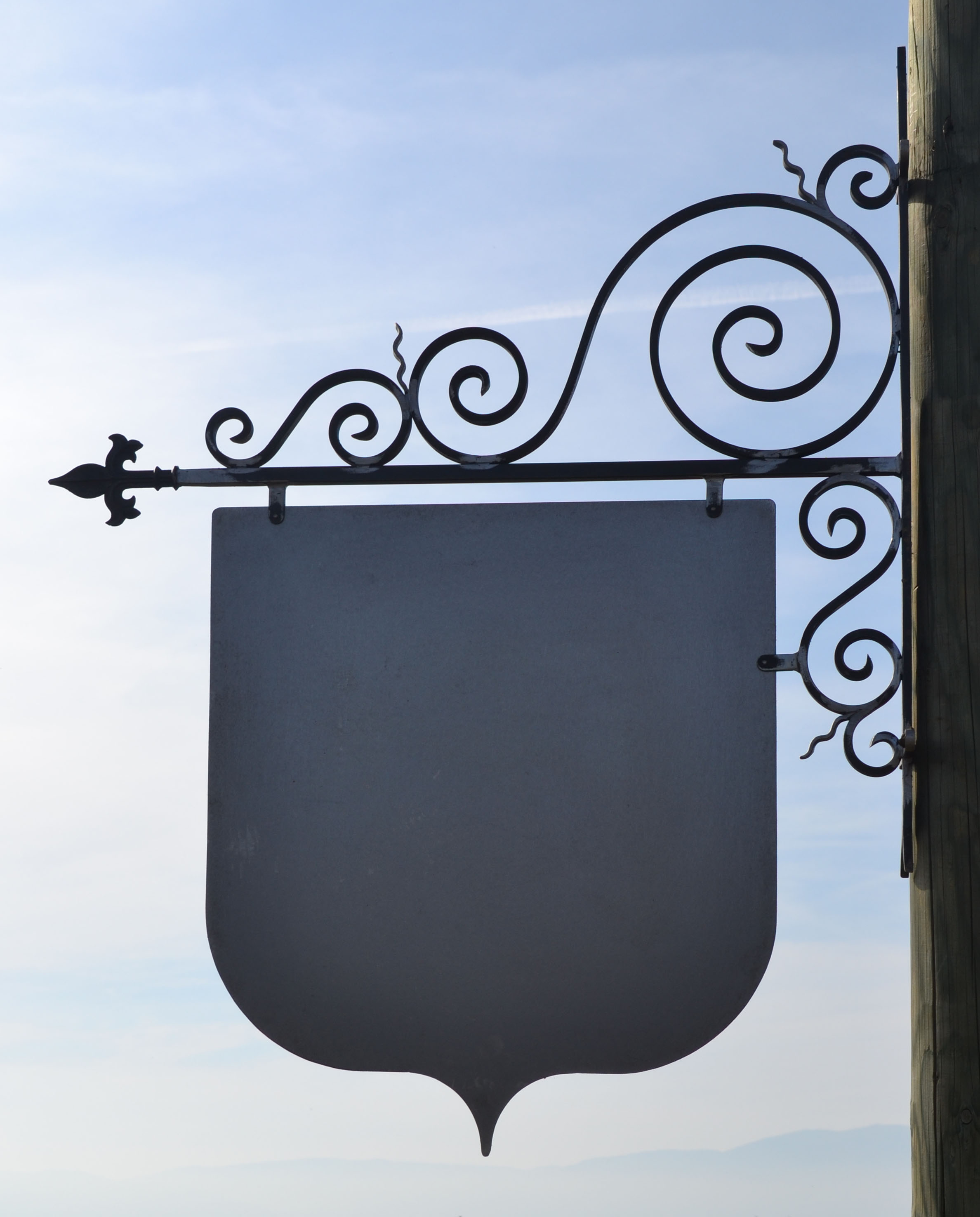

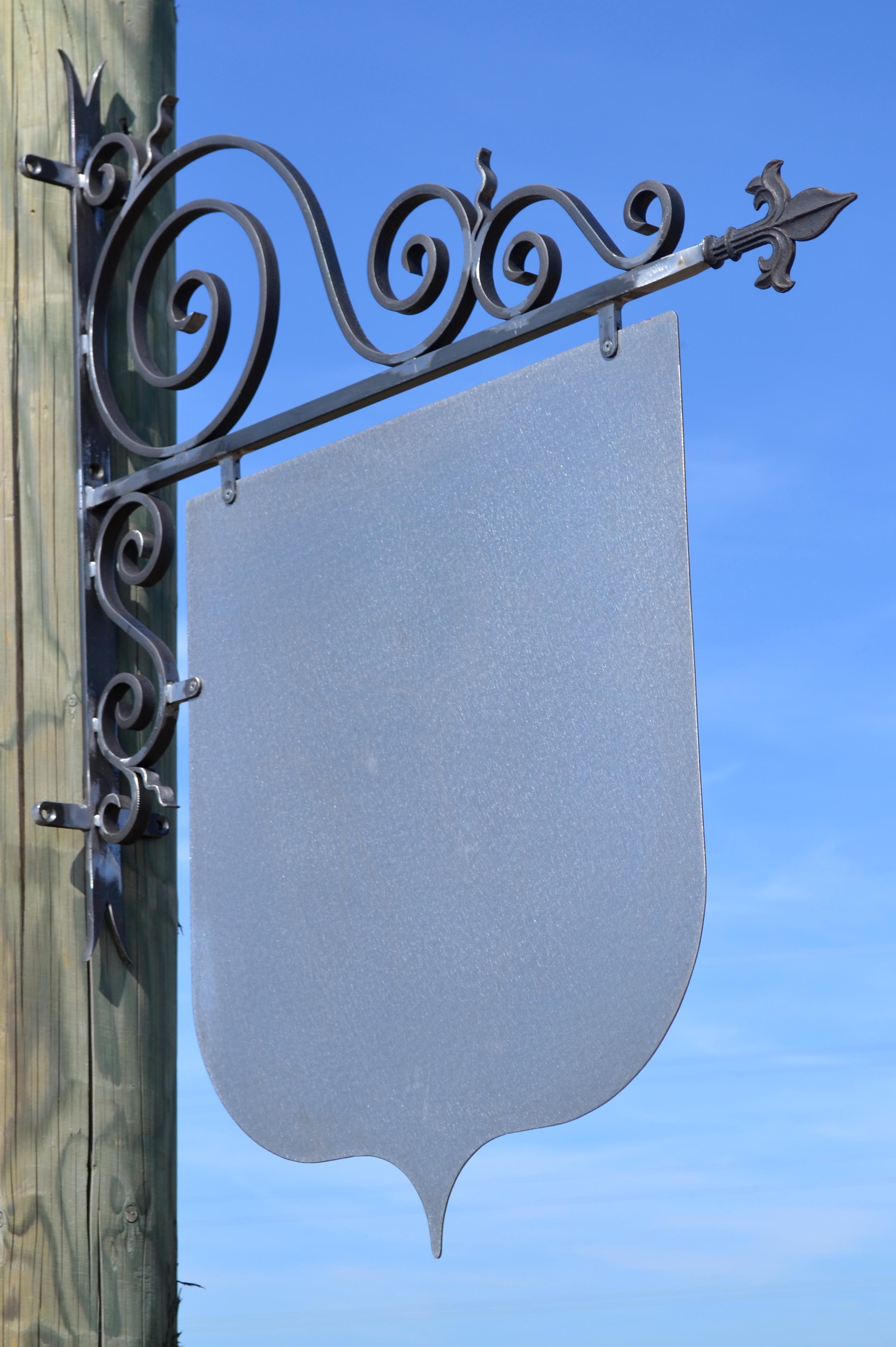

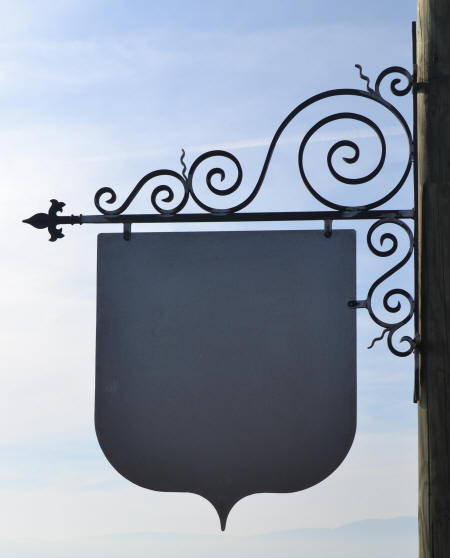

  3) modèle Ariane:

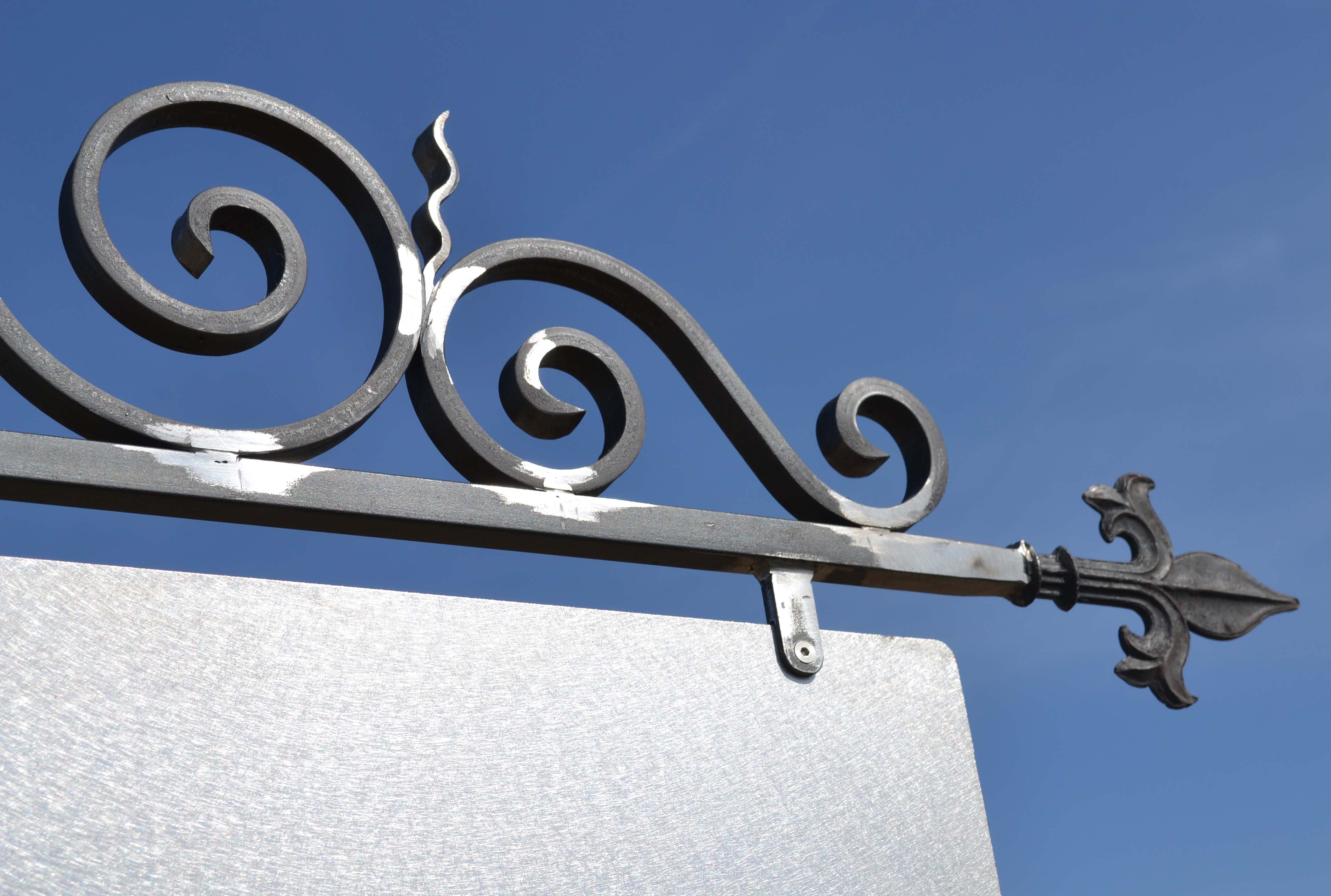

Pièce avec potence bien travaillée, les raccords de
volutes sont agrémentées par des motifs décoratifs
en forme de vagues. La tôle de suspension en forme
de blason lui donne un petit côté médiéval.
3 pattes pour tenir la tôle.
4 pattes de fixation déportées + point central.



Prix: 750.- Chf







Dimensions: porte-à-faux  80cm, long. plat de base 40x8 = 76cm, hauteur totale 101cm, distance mur bord tôle = 64cm,
la tôle fait 52x52cm (60 avec la pointe) les pattes déportées font 12cm de large.

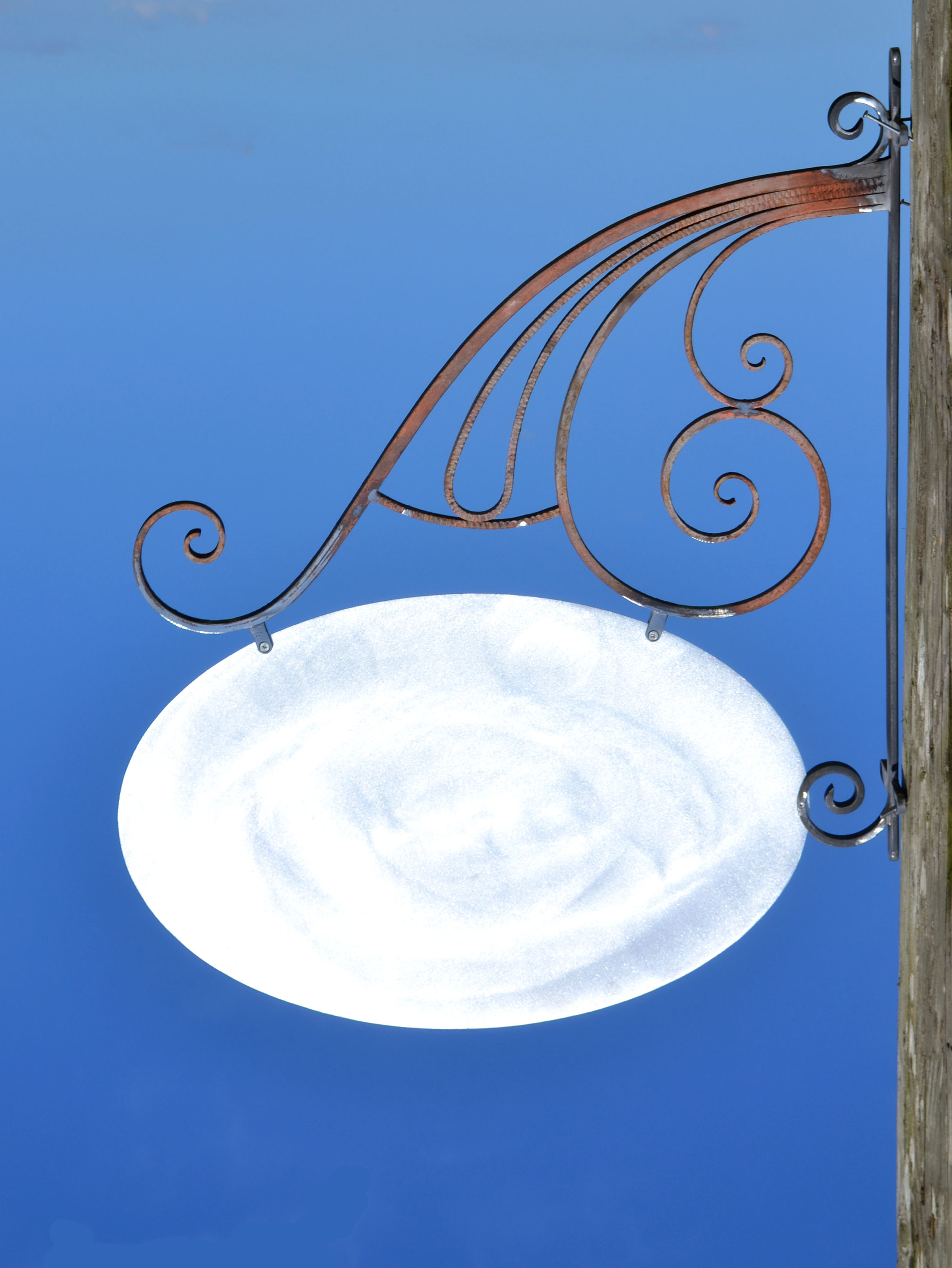

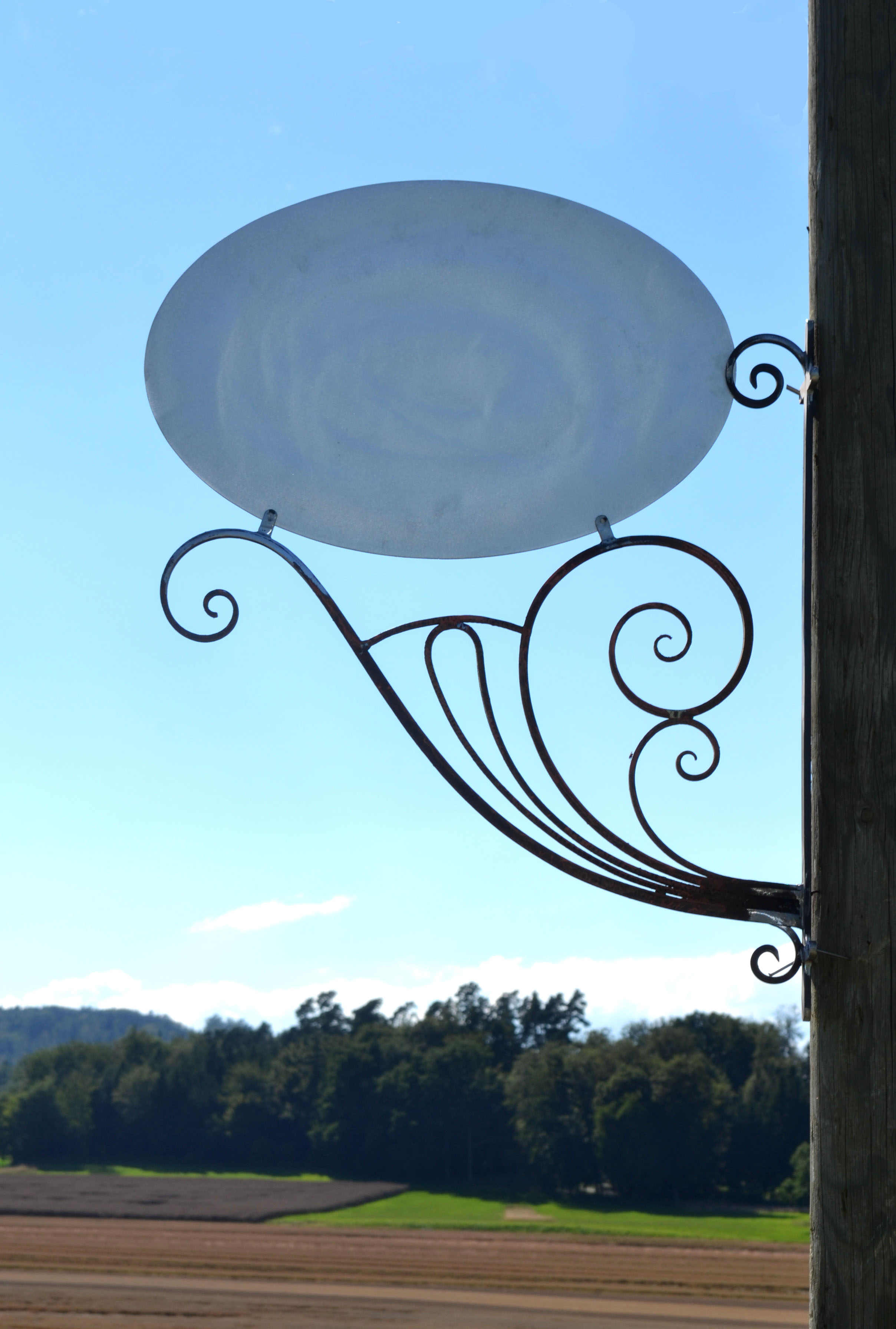

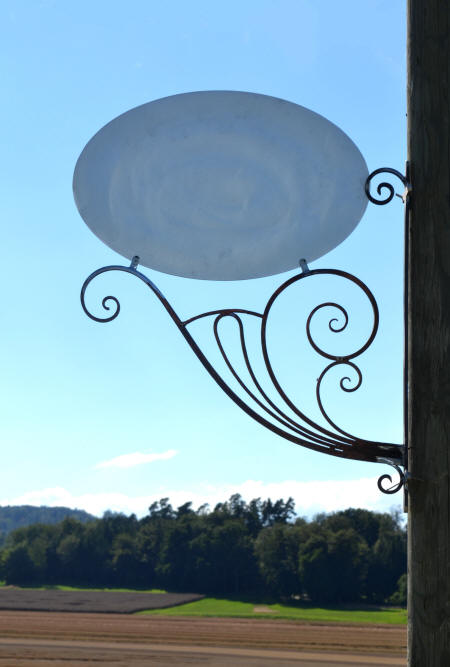

  4) modèle Morgane:

Potence avec un style très fin, qui reprend un peu
l'esthétique Art-Nouveau. le châssis reprend la forme
en ovale de la suspension. Cintrage en ovale
2 pattes "en fourche" pour la tôle, 3 points de fixation
sur plat de base



Prix: 650.- Chf





Dimensions: porte-à-faux 62cm, hauteur totale 84cm, mur bord tôle 56cm. Plat de base 25x8, plat secondaire 15x8,
la suspension en tôle ovoïde est en acier 2mm format 54x37cm

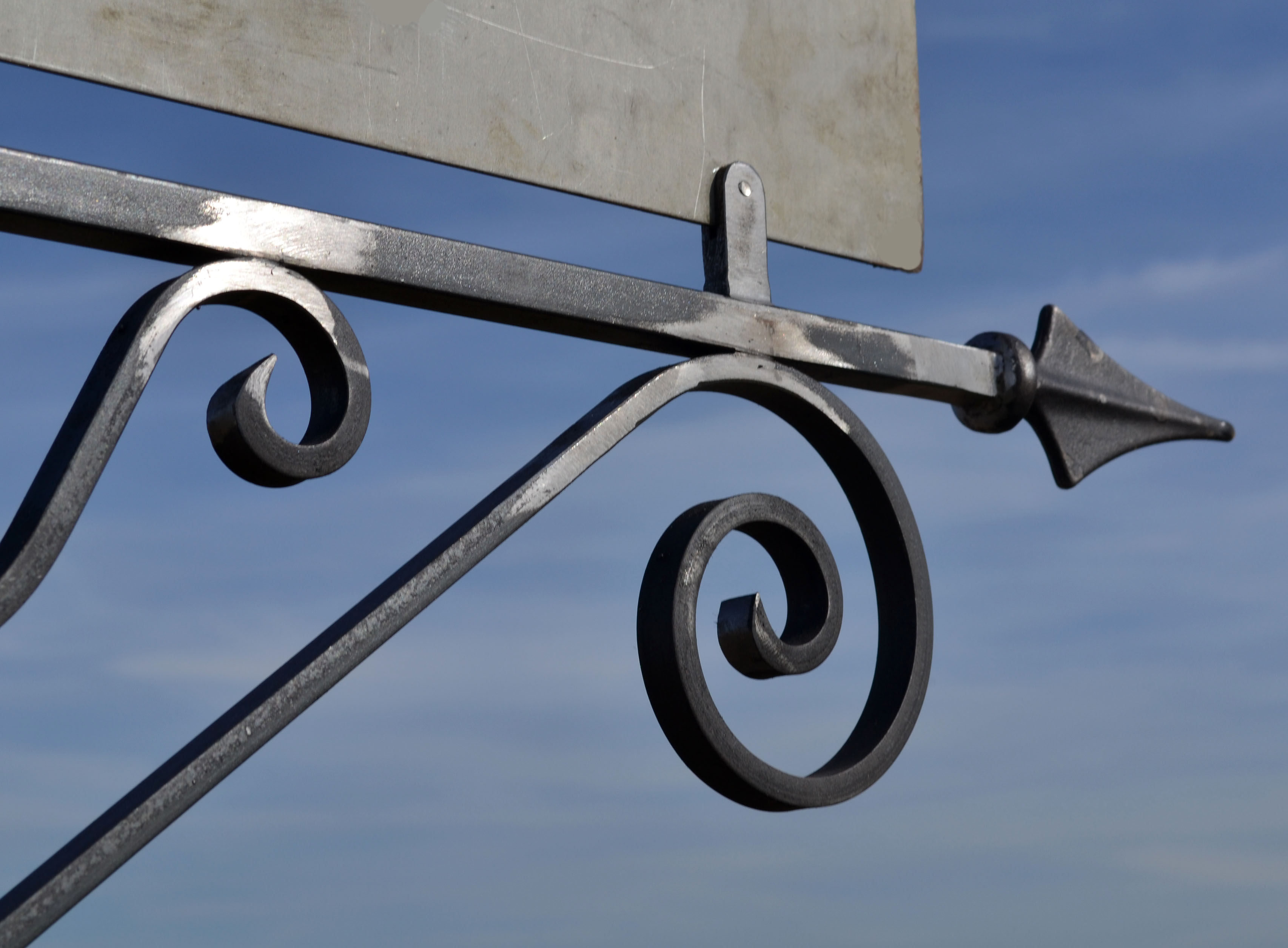

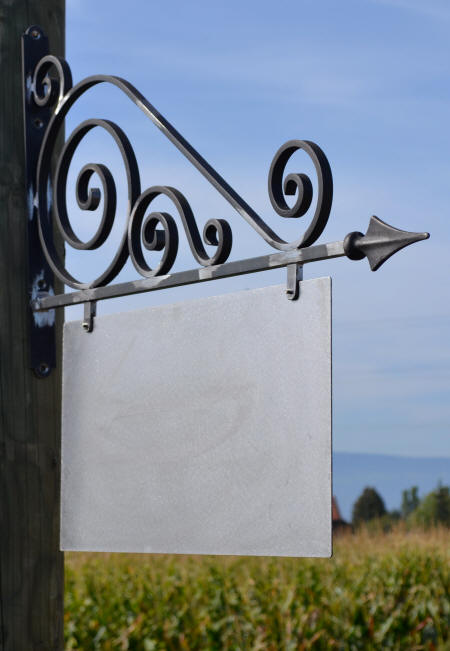

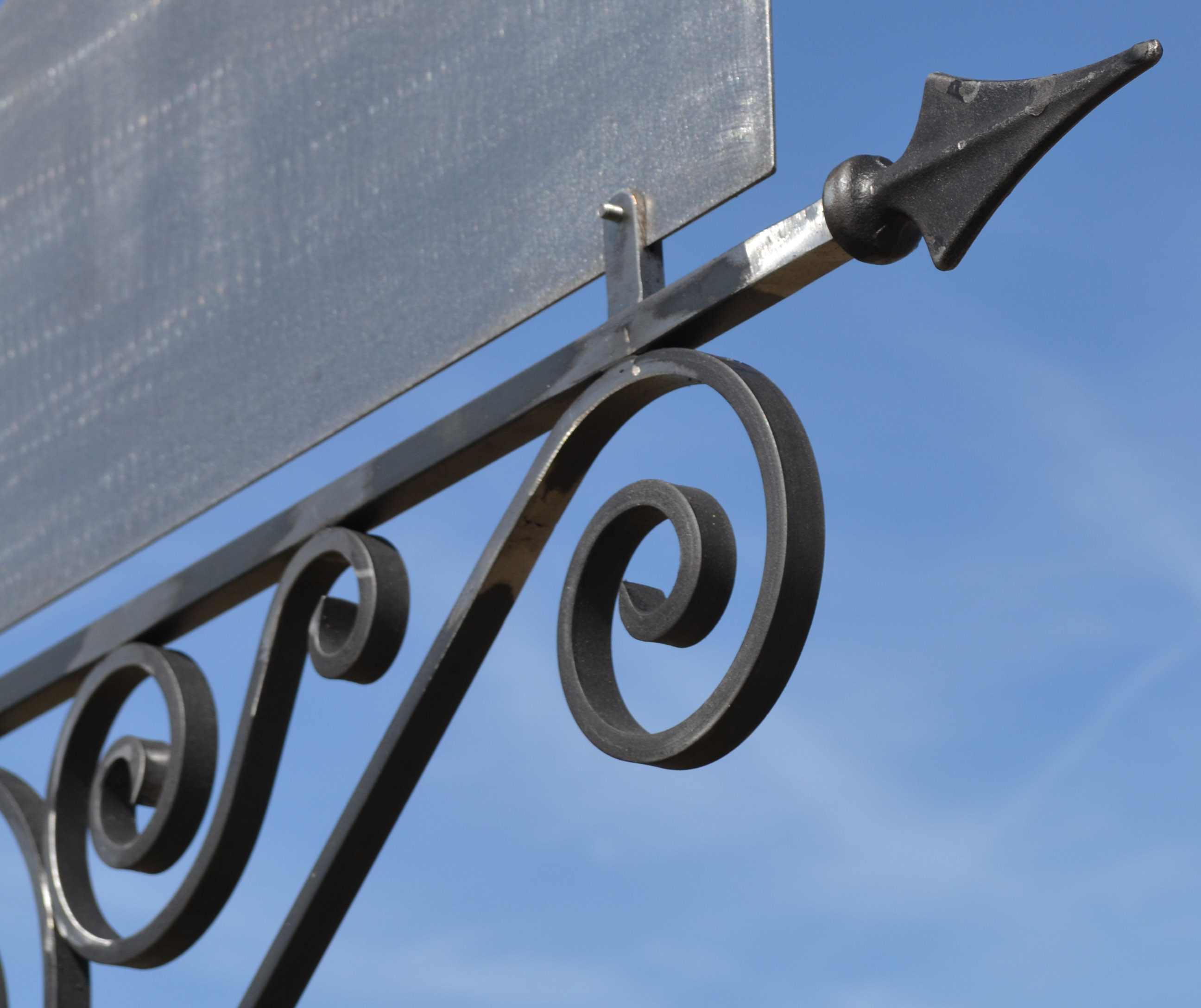

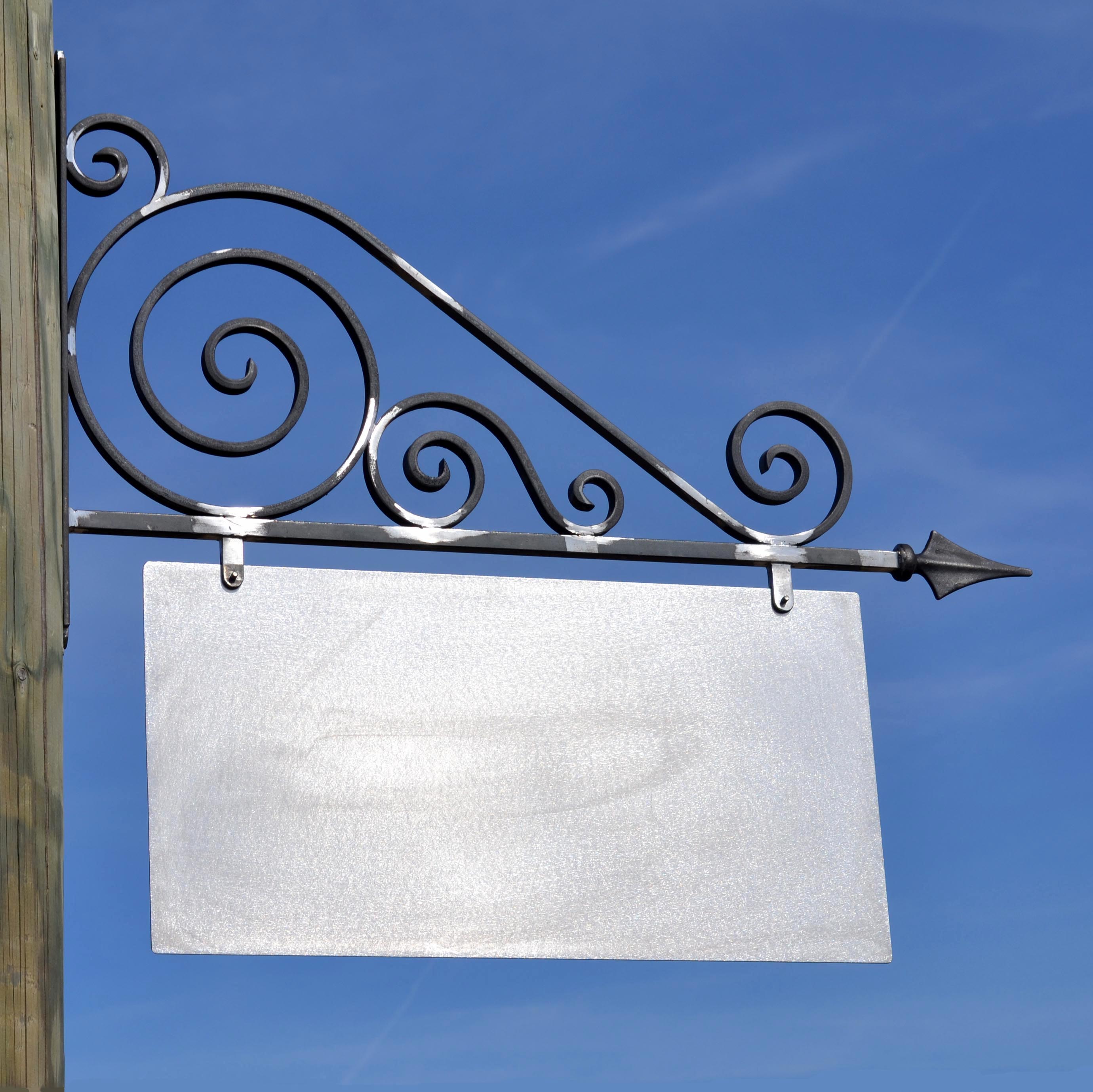

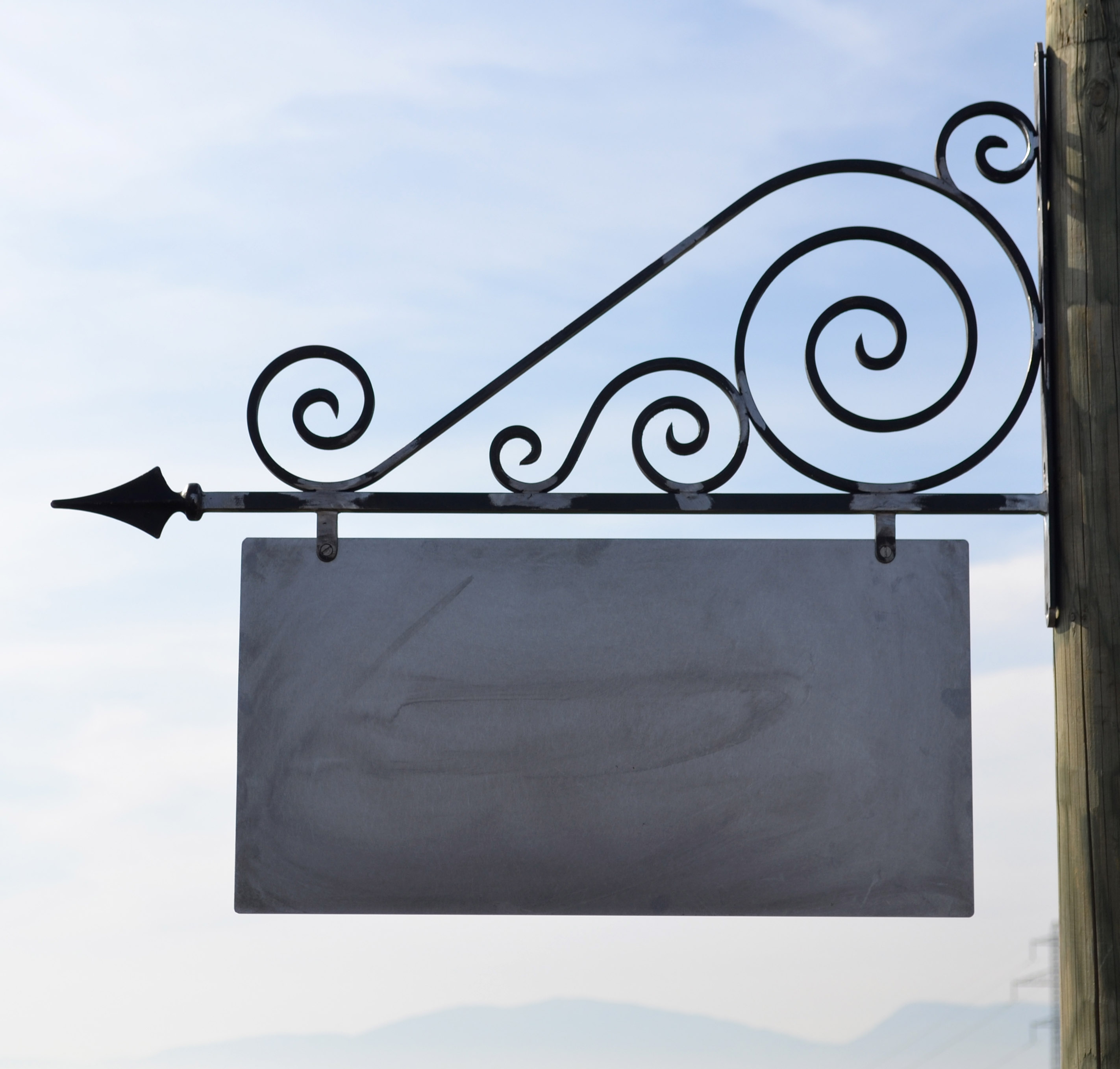

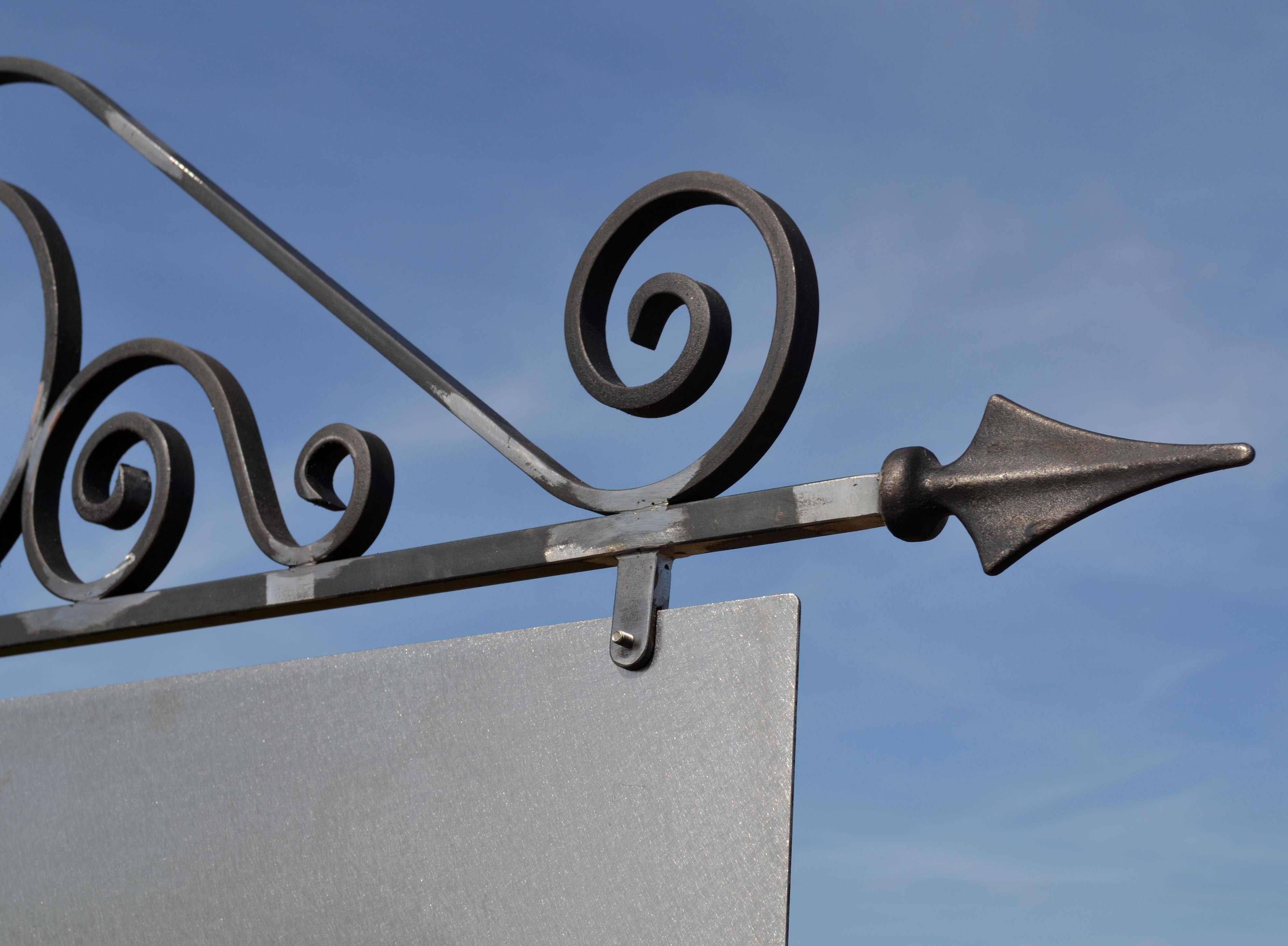

  5) modèle Maurane:

Modèle classique avec pointe en fer de lance, la suspension a les angles coupés en arrondis, pour lui
donner un aspect vintage. La tôle est tenue par 2
maillons rapides en inox, ainsi qu'un original 3ème
point de fixation en petite volute fourchée
4 points de fixation sur plat de base.


Prix: 550.- Chf







herstellung kunstschmiede schilder


Dimensions: porte-à-faux 80cm, plat 40x5 long 70cm (71 avec tôle) distance mur bord tôle = 62cm tôle acier 2mm 55x30cm

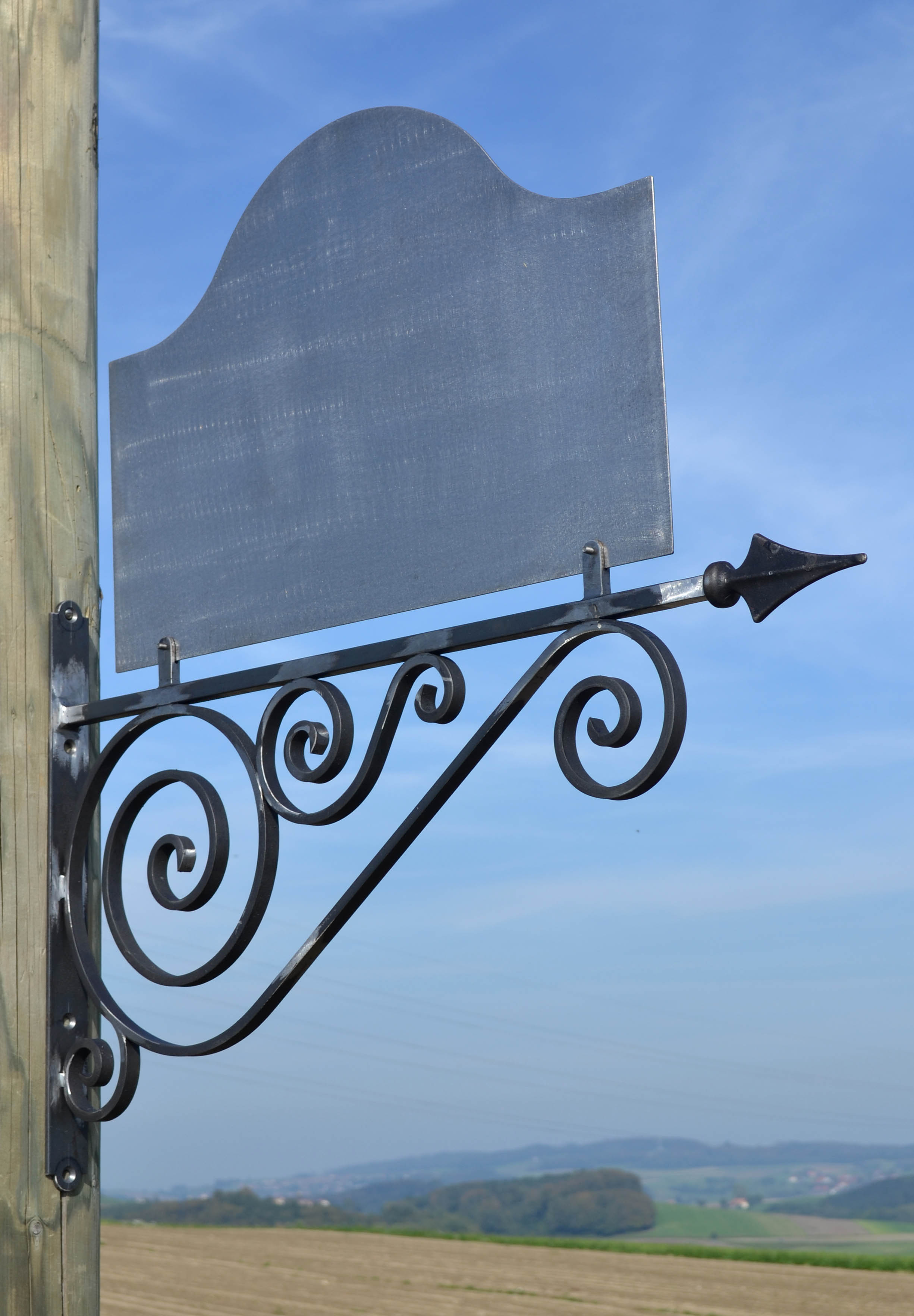

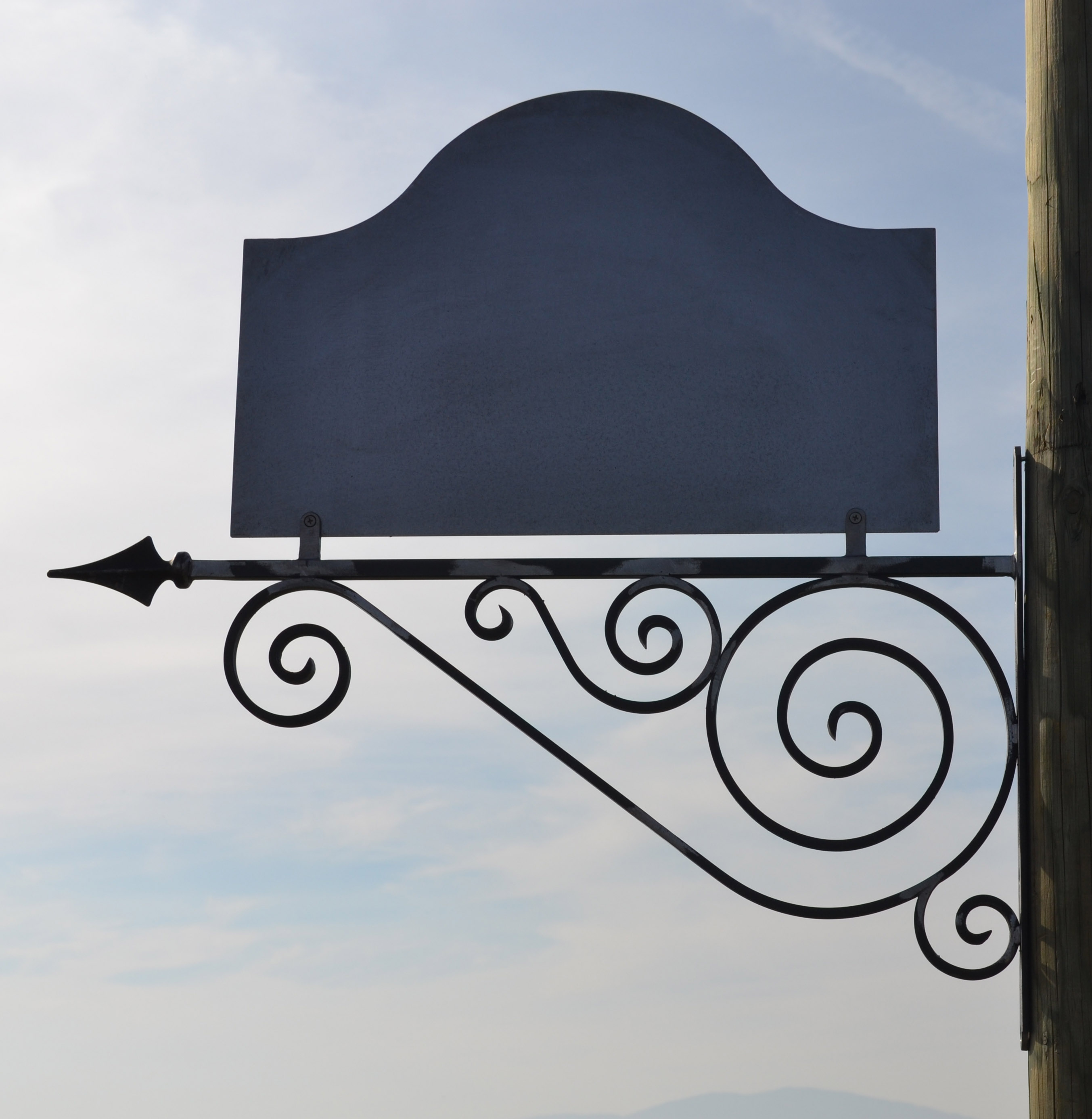

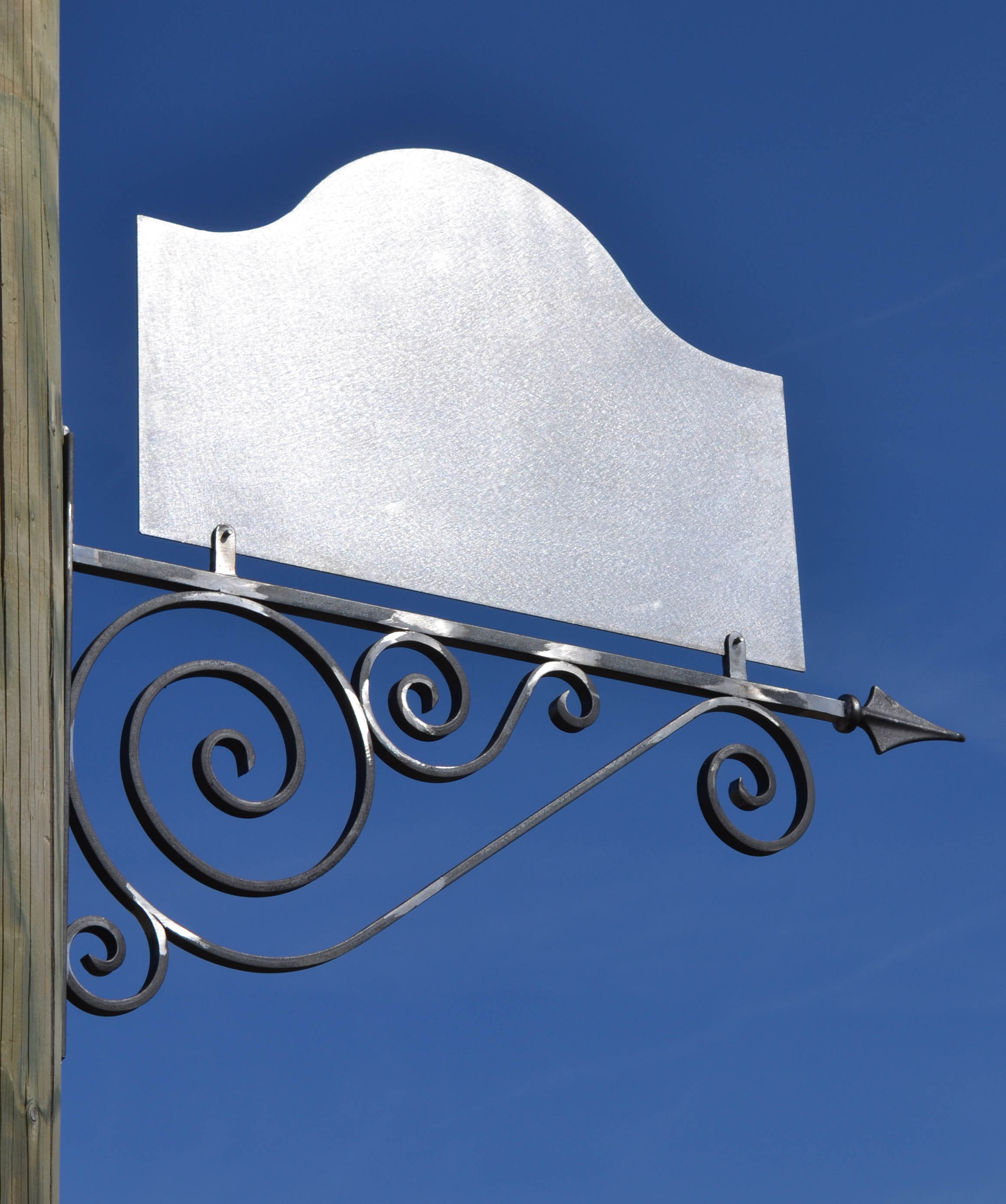

  6) modèle Doriane:

Modèle avec potence inversée (posée en console) de
style classique, avec tôle découpée en chapeau de
gendarme, cela change des enseignes en suspension
4 points de fixation sur plat de base.




Prix: 500.- Chf








galgen kunstschmiede schilder




Dimensions: porte-à-faux 80cm, mur - bord tôle = 64cm, plat contre mur 40x5mm long. 48cm, volutes en fer plat 15x8.
Hauteur totale 80cm. Tôle chapeau de gendarme largeur 58, hauteur en bas 26, haut. totale 39cm

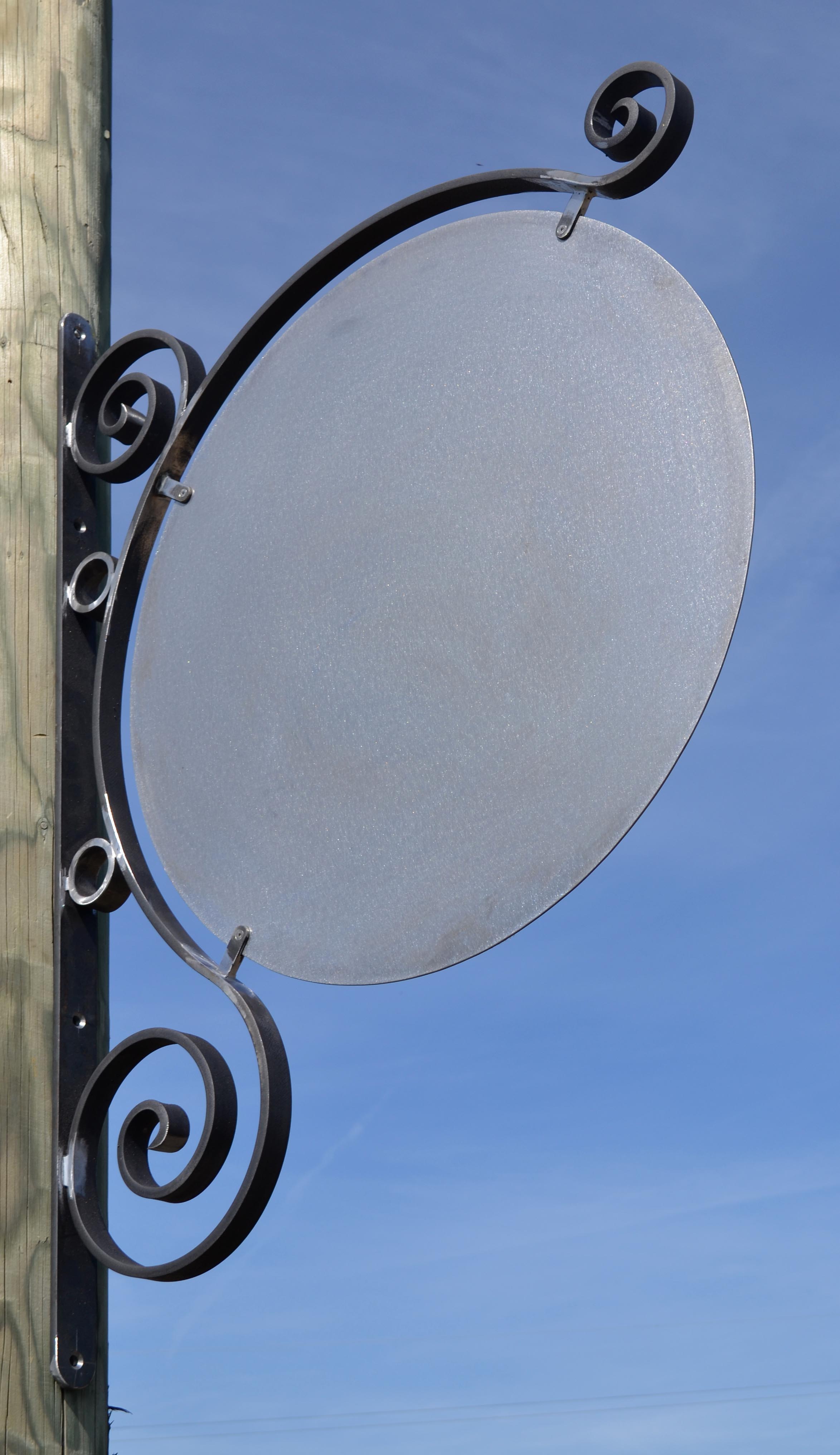

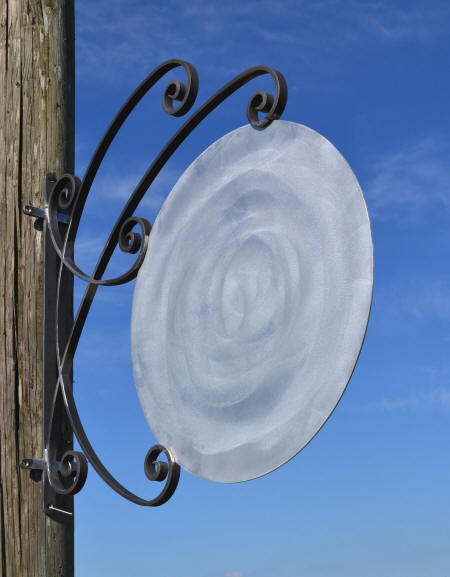

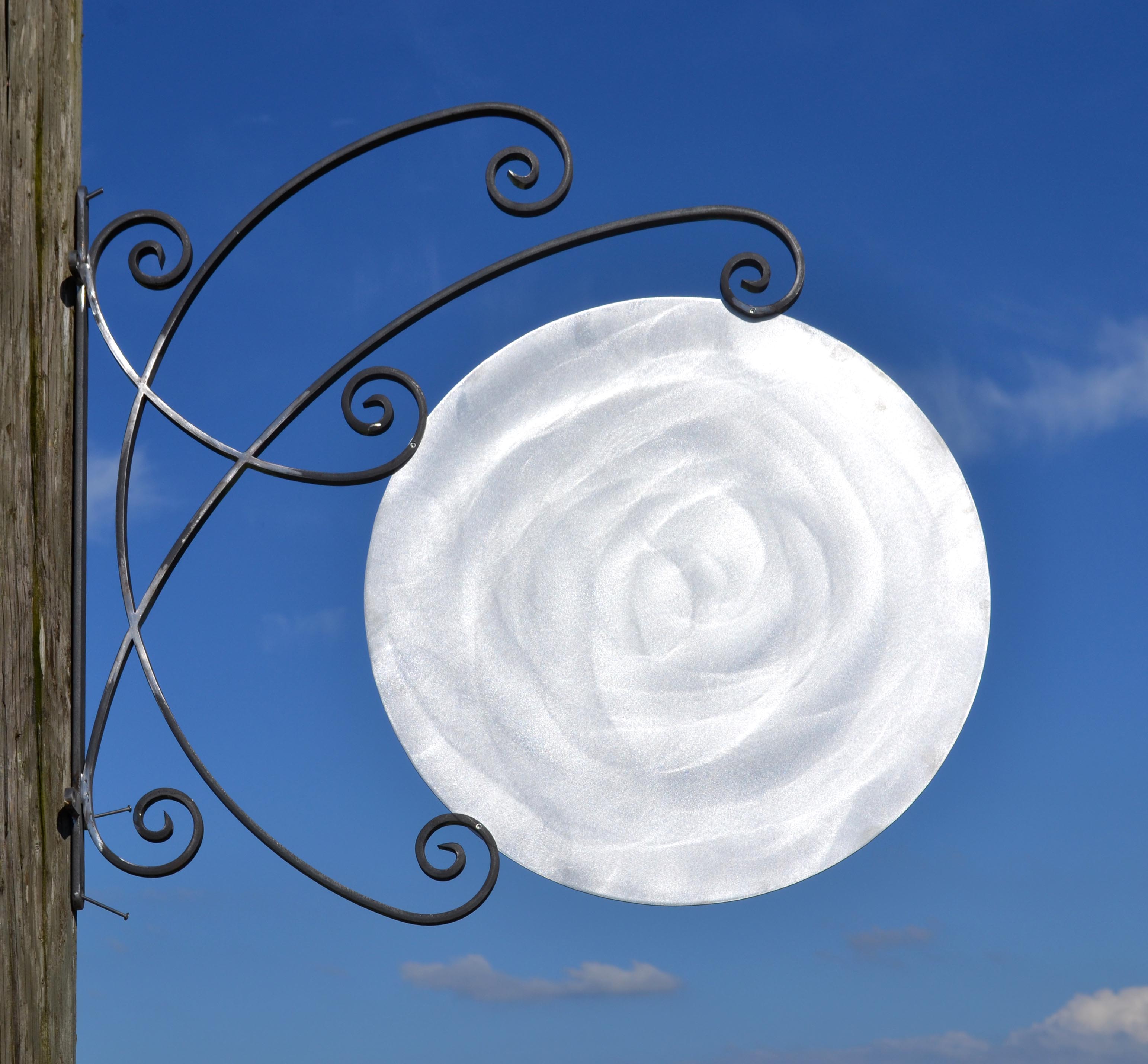

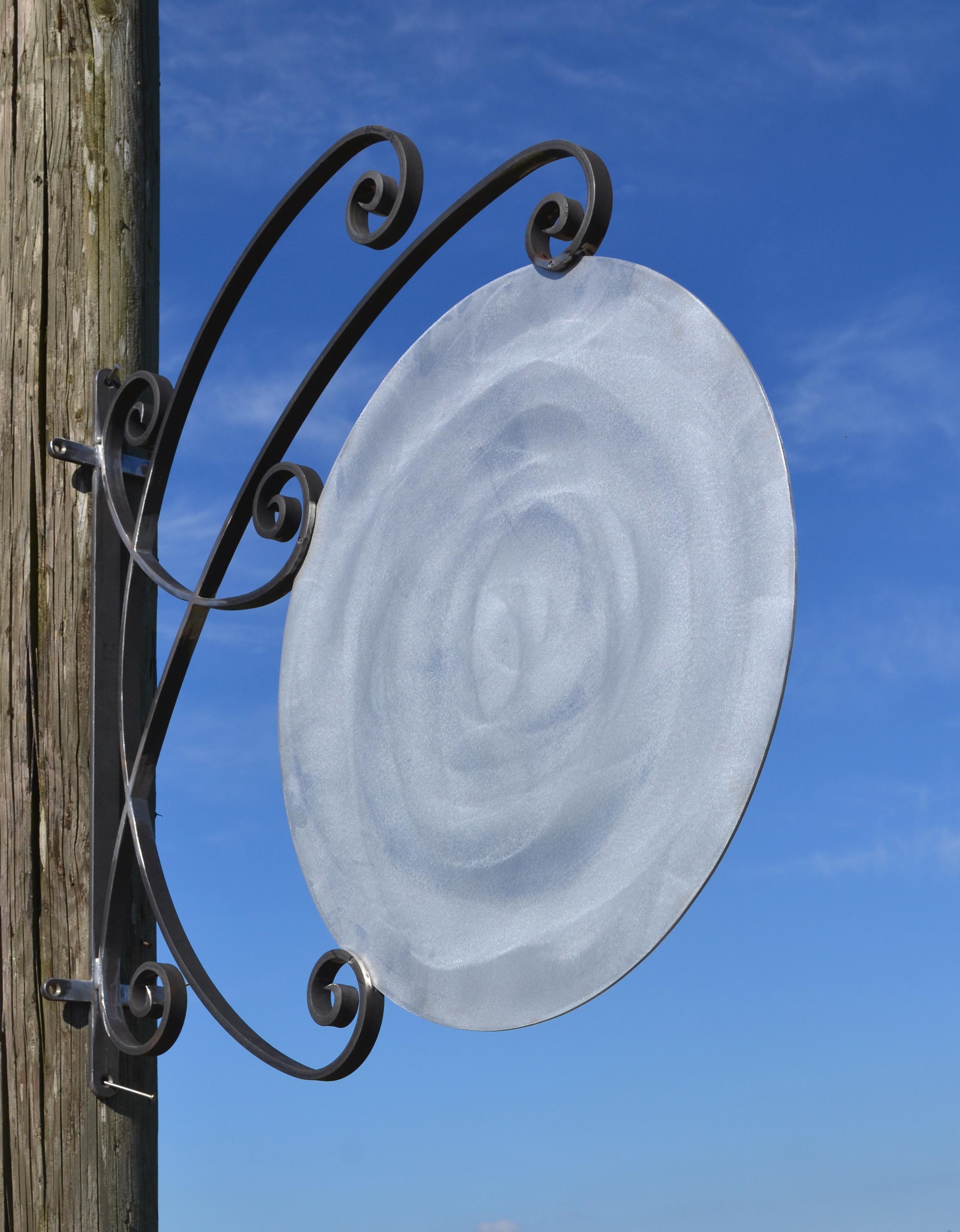

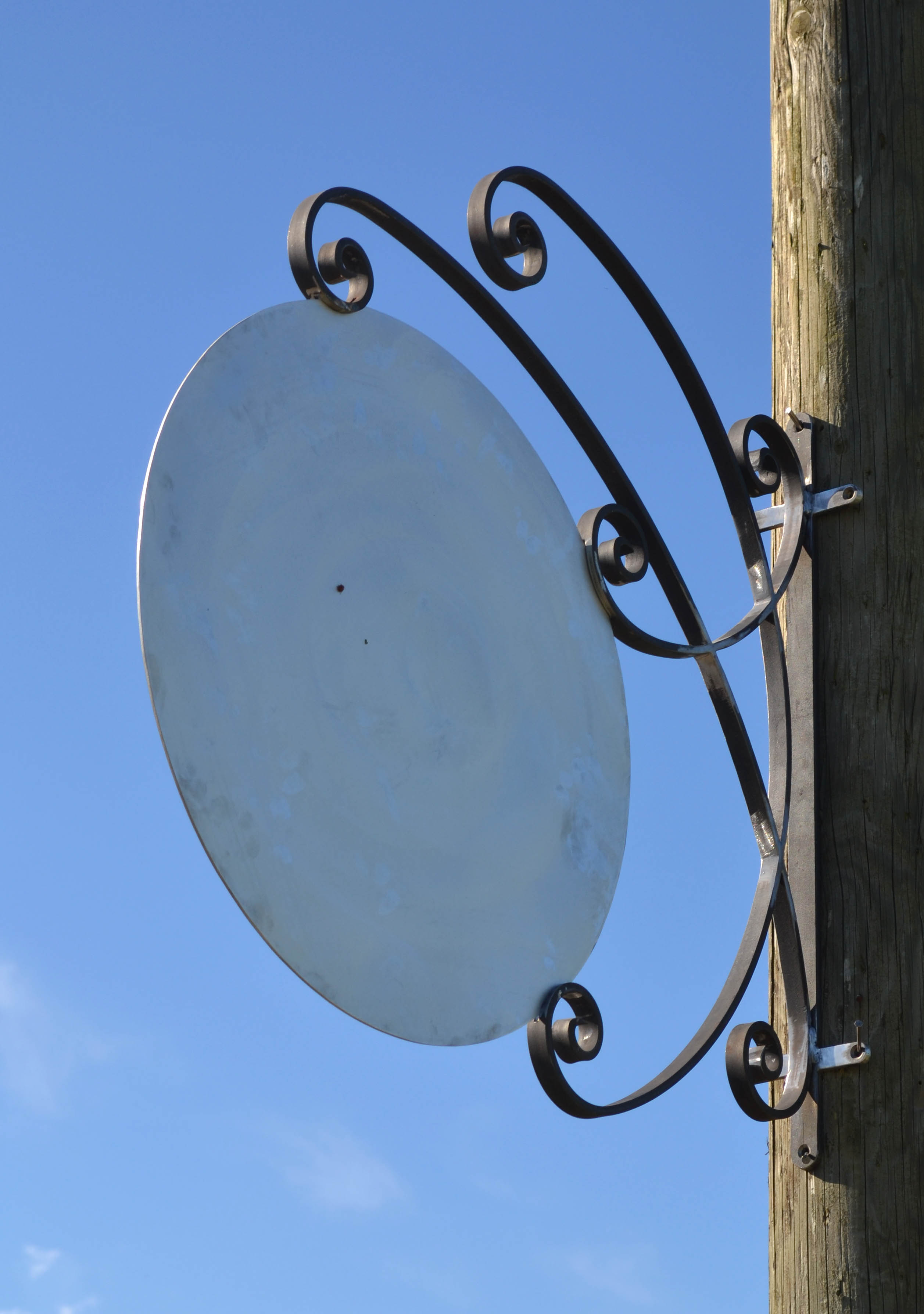

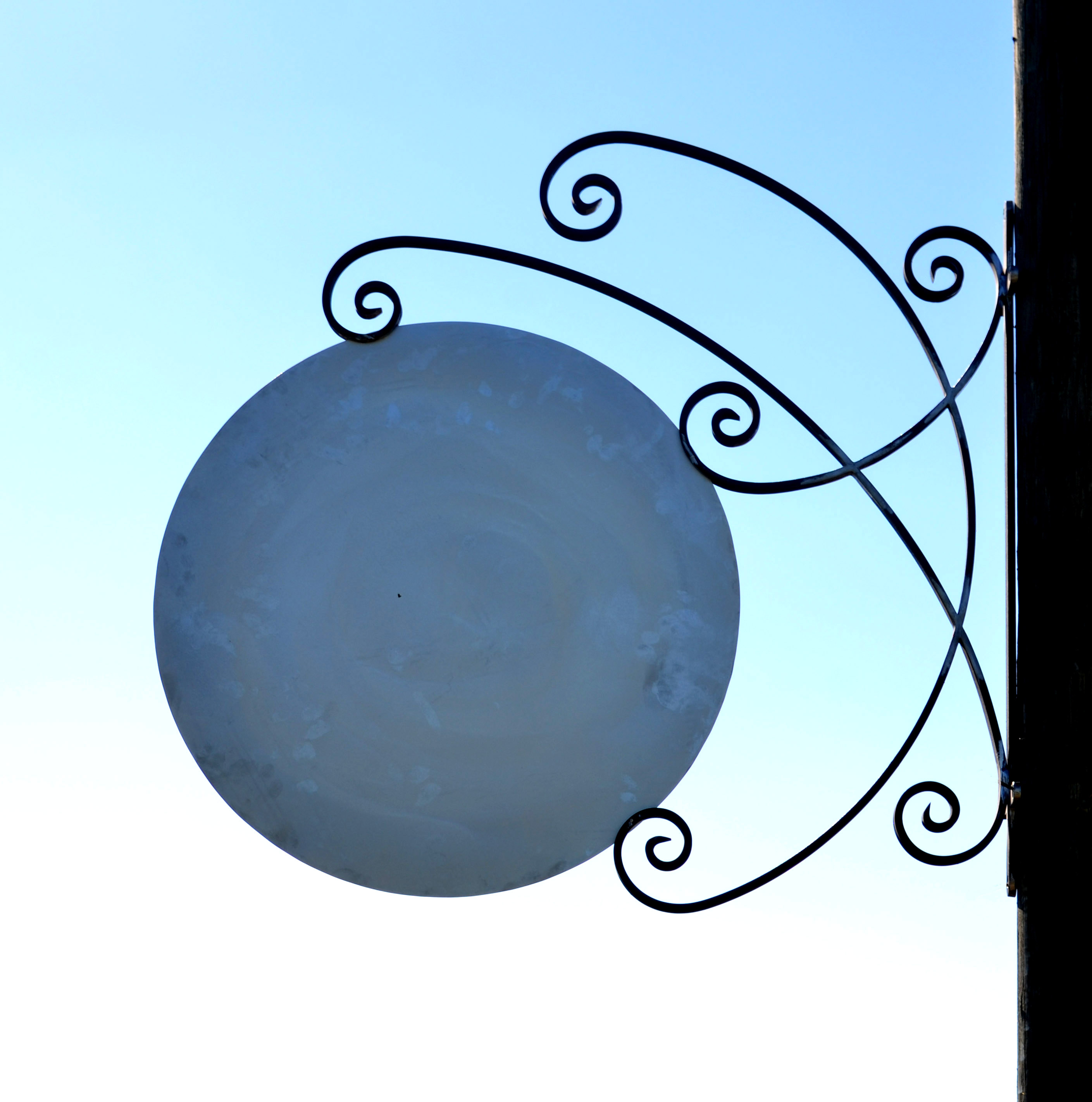

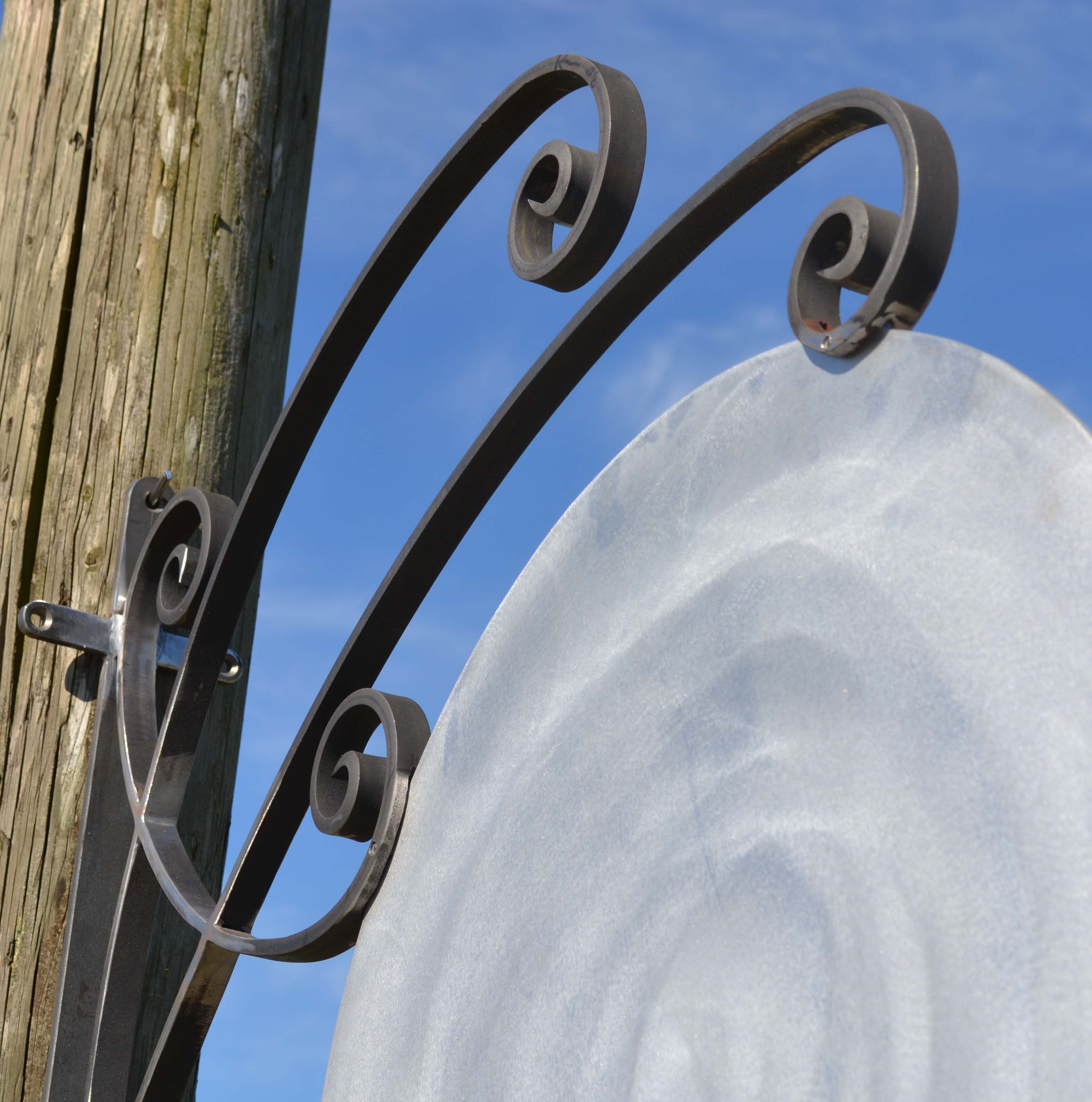

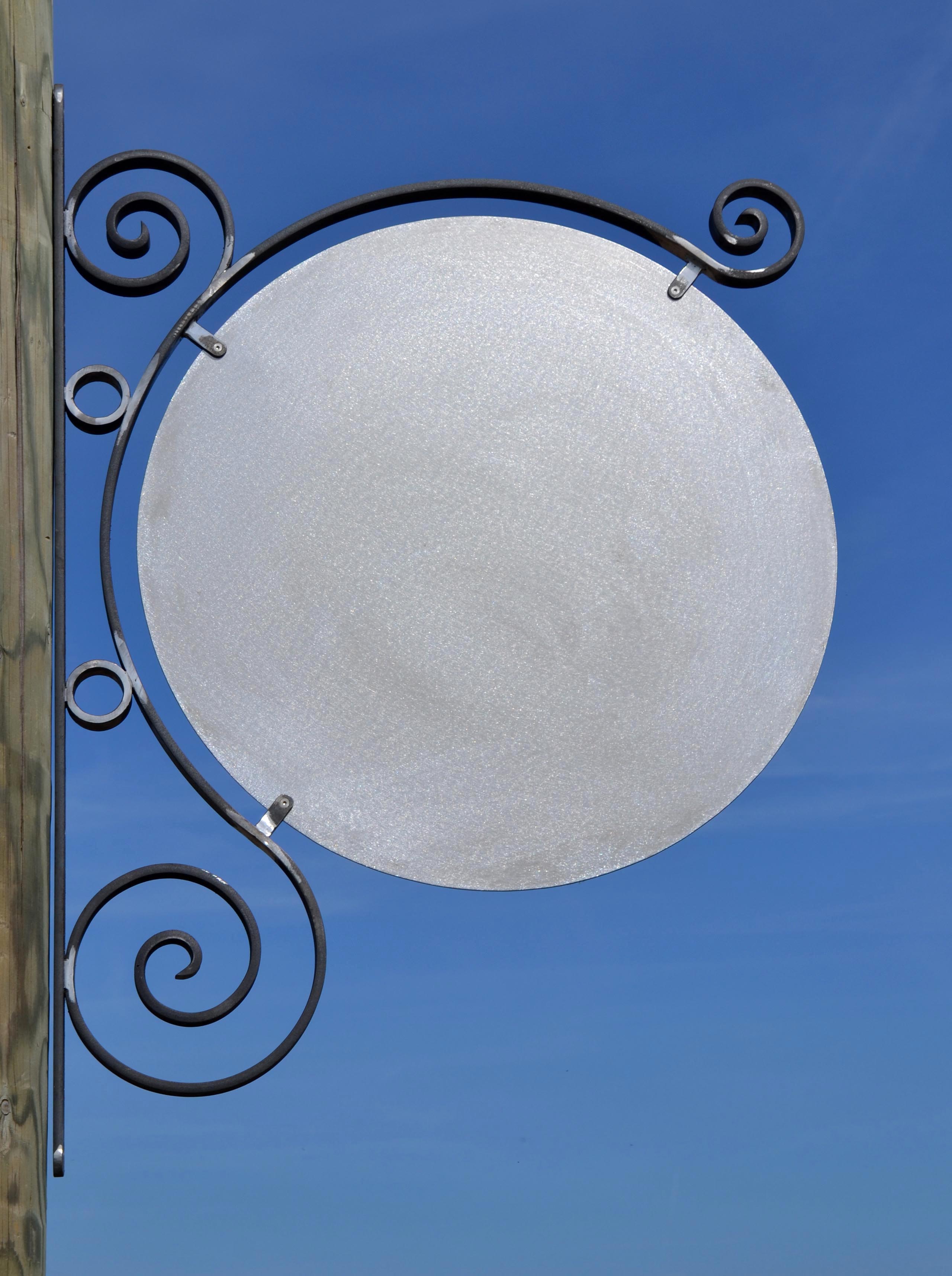

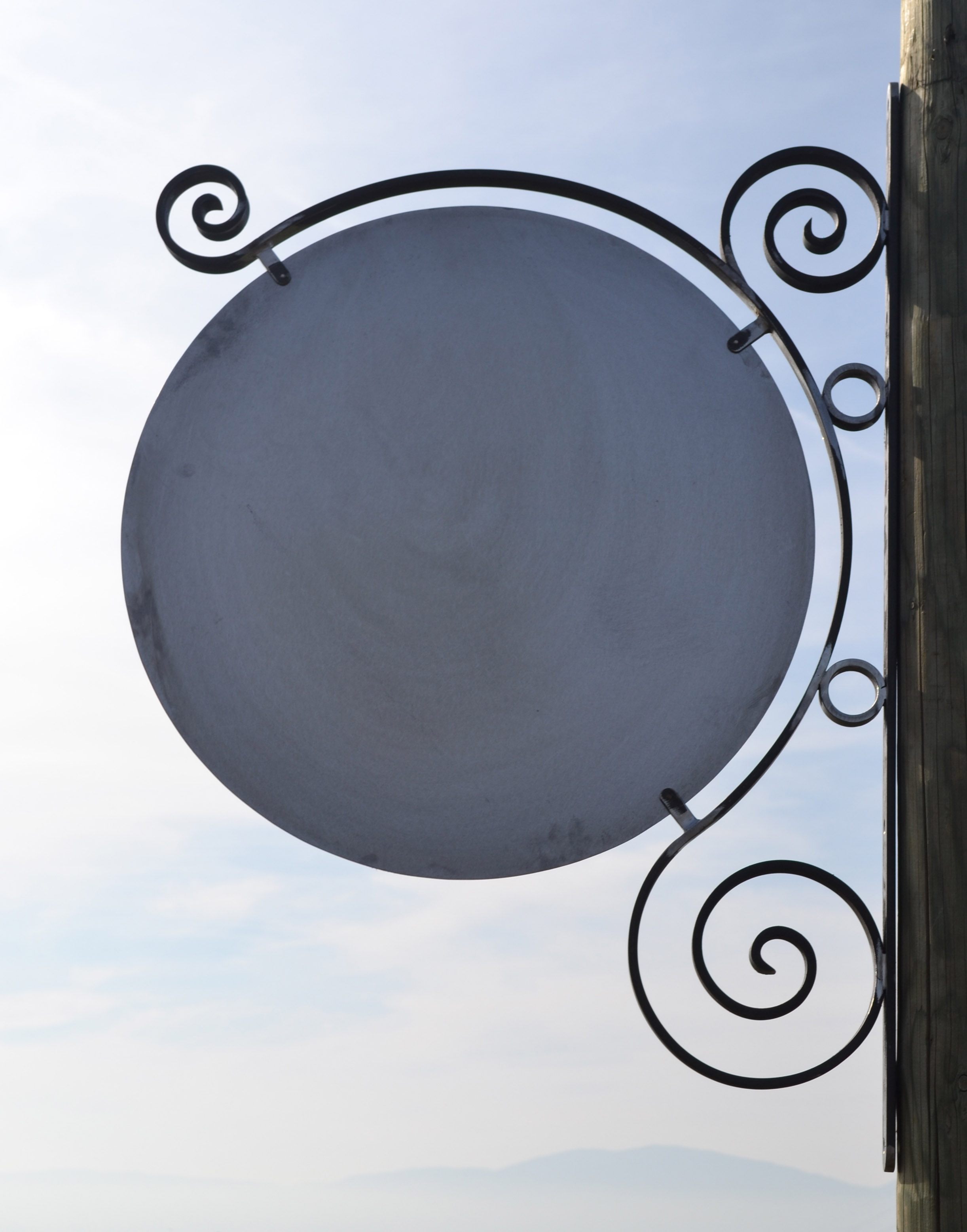

  7) modèle Eliane:

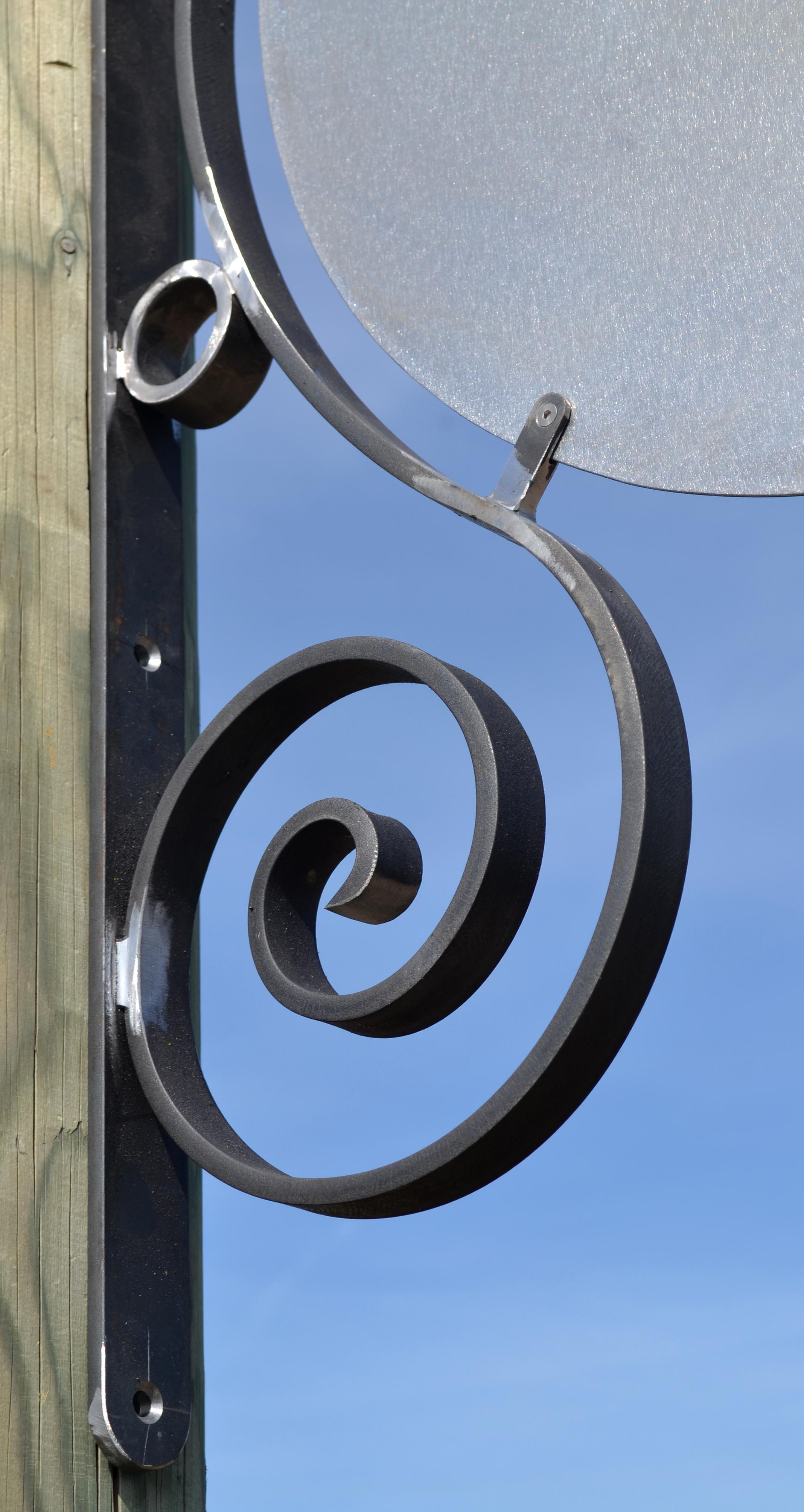

Enseigne tout en rondeurs, réalisée avec du fer plat
25x8 cintré, et terminé en volutes. 3 pattes en fourche
pour la tôle ronde, et 4 trous sur barre horizontale
pour fixation contre mur.



Prix: 700.- Chf










schmiedeeisen schriftrollen


Dimensions: porte-à-faux 67cm, tôle acier 2mm diamètre 60cm, longueur plat 40x8 contre mur = 95cm

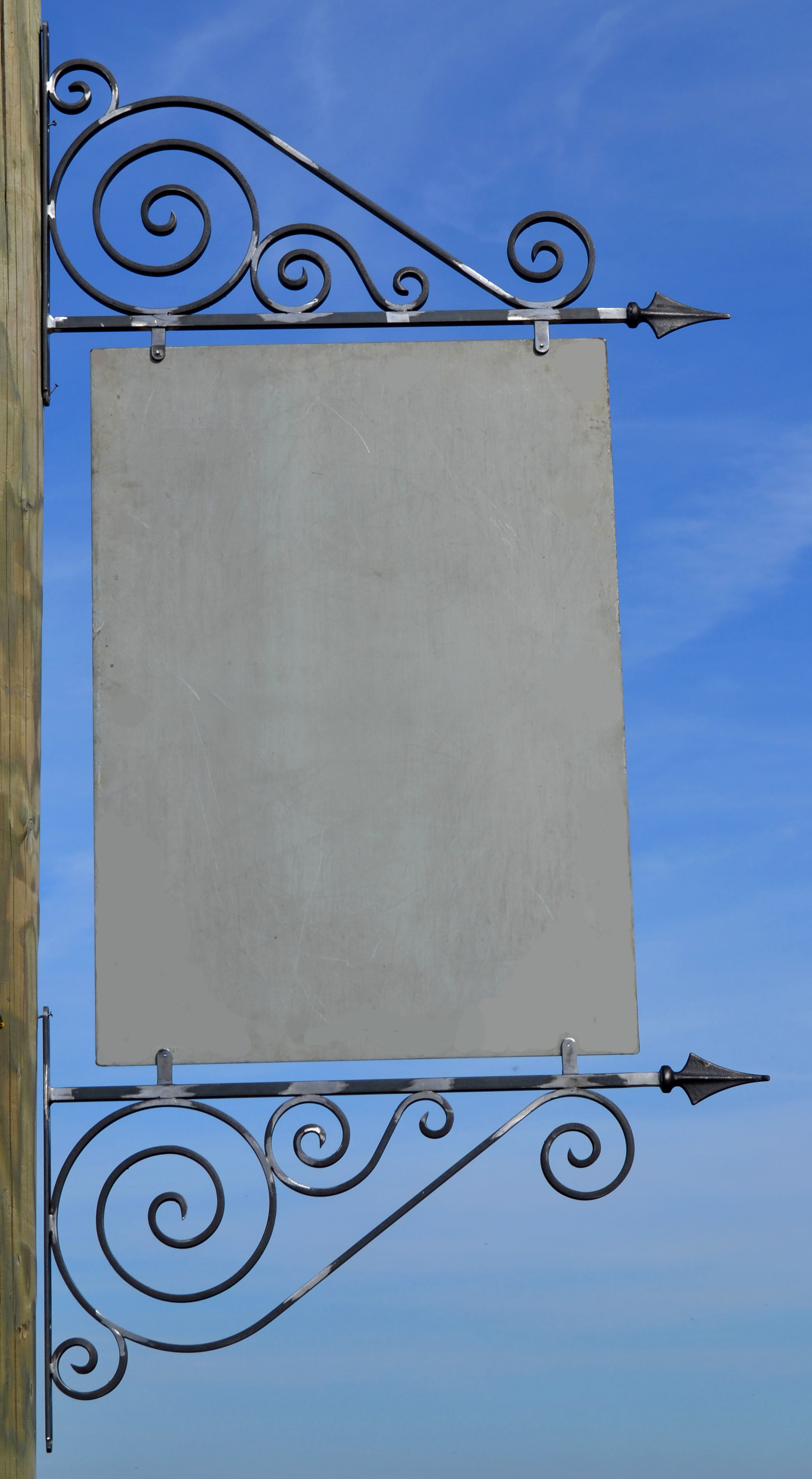

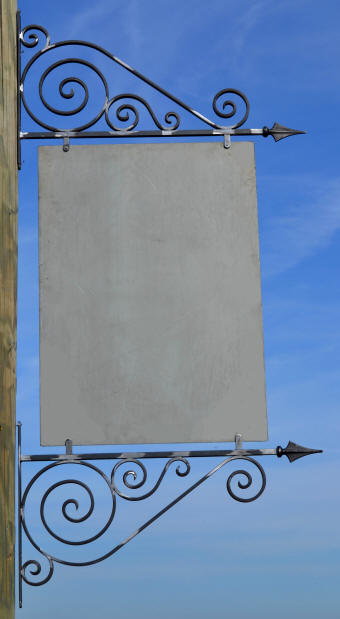

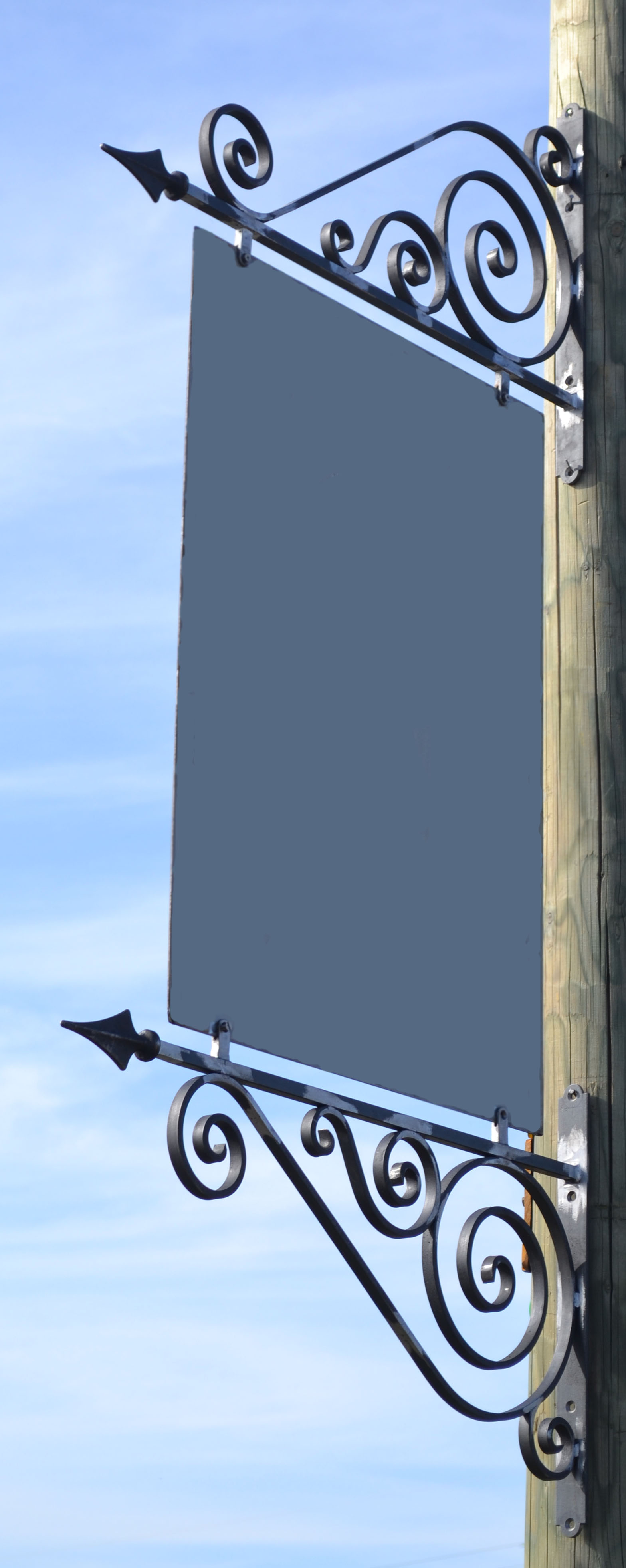

  8) modèle Romane:

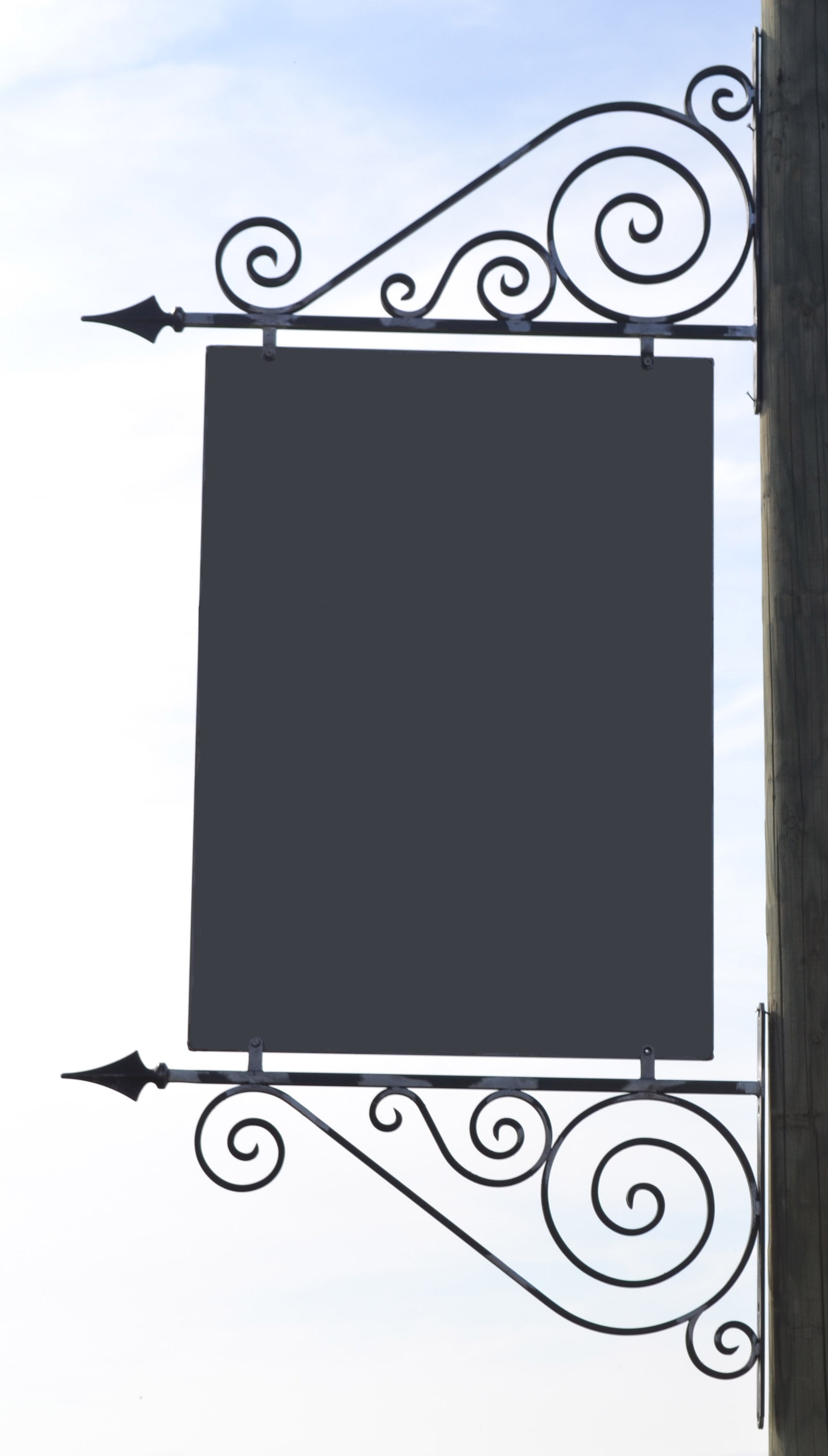

Imposante enseigne avec double potence,
l'on peut modifier la hauteur de la tôle, mais
si elle est plus grande, il faudra rajouter des pattes déportées à cause de la prise au vent.



Prix: 950.- Chf







Dimensions: porte-à-faux 80cm, distance bord tôle = mur 66cm. Hauteur totale (au bout des plats de base) = 166cm
tôle format 60x84cm (l'on peut mettre la hauteur que l'on veut)

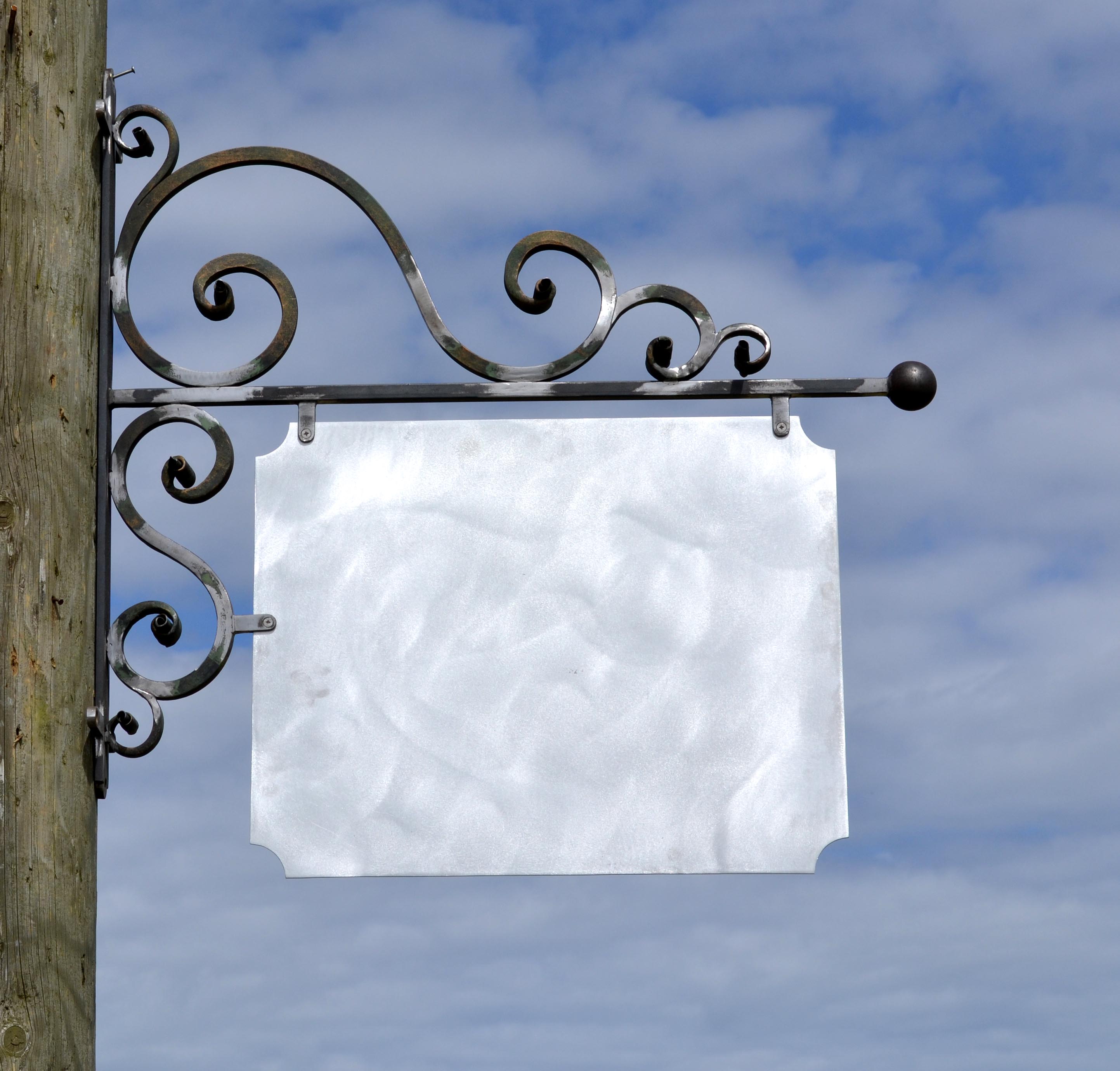

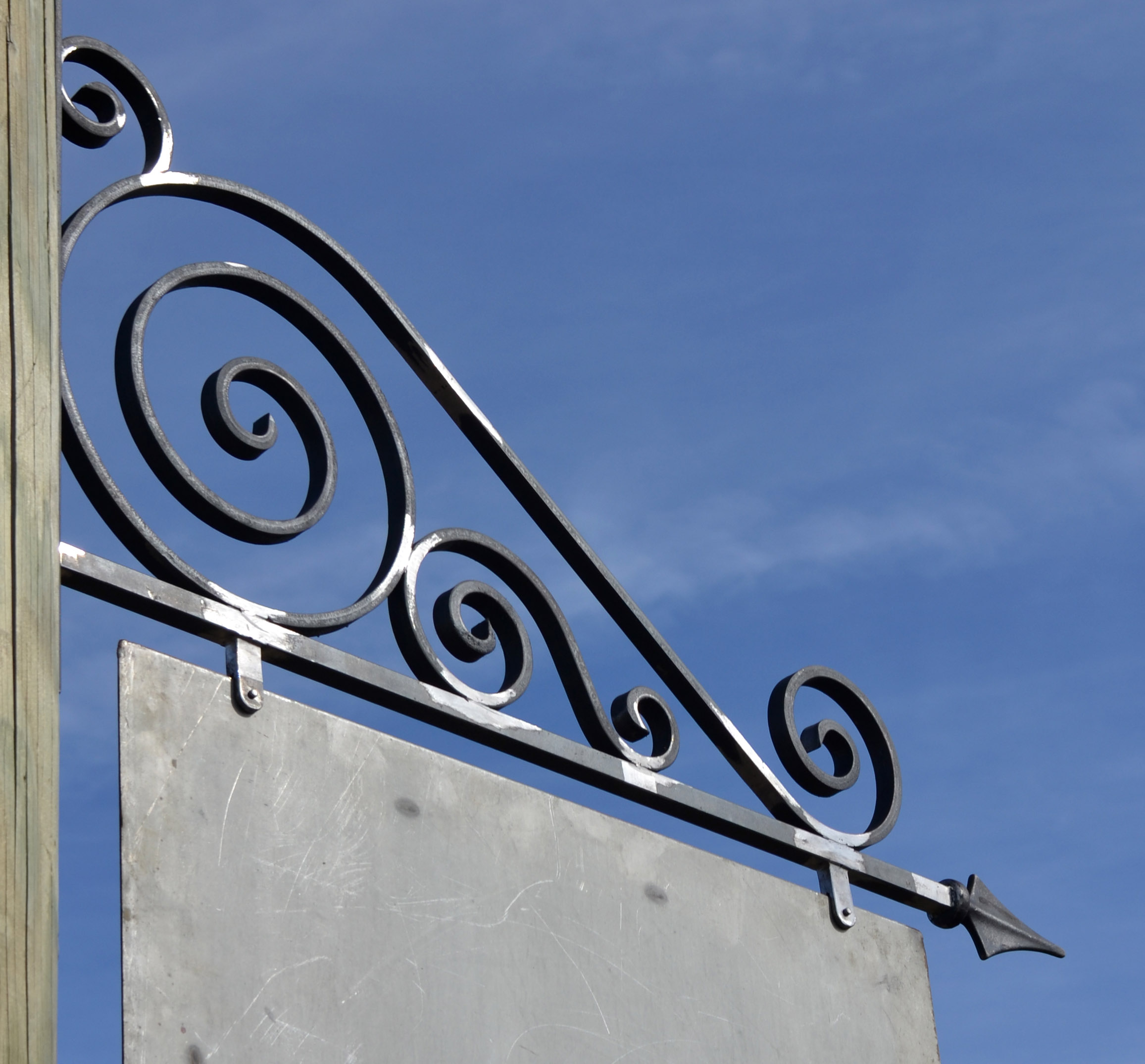

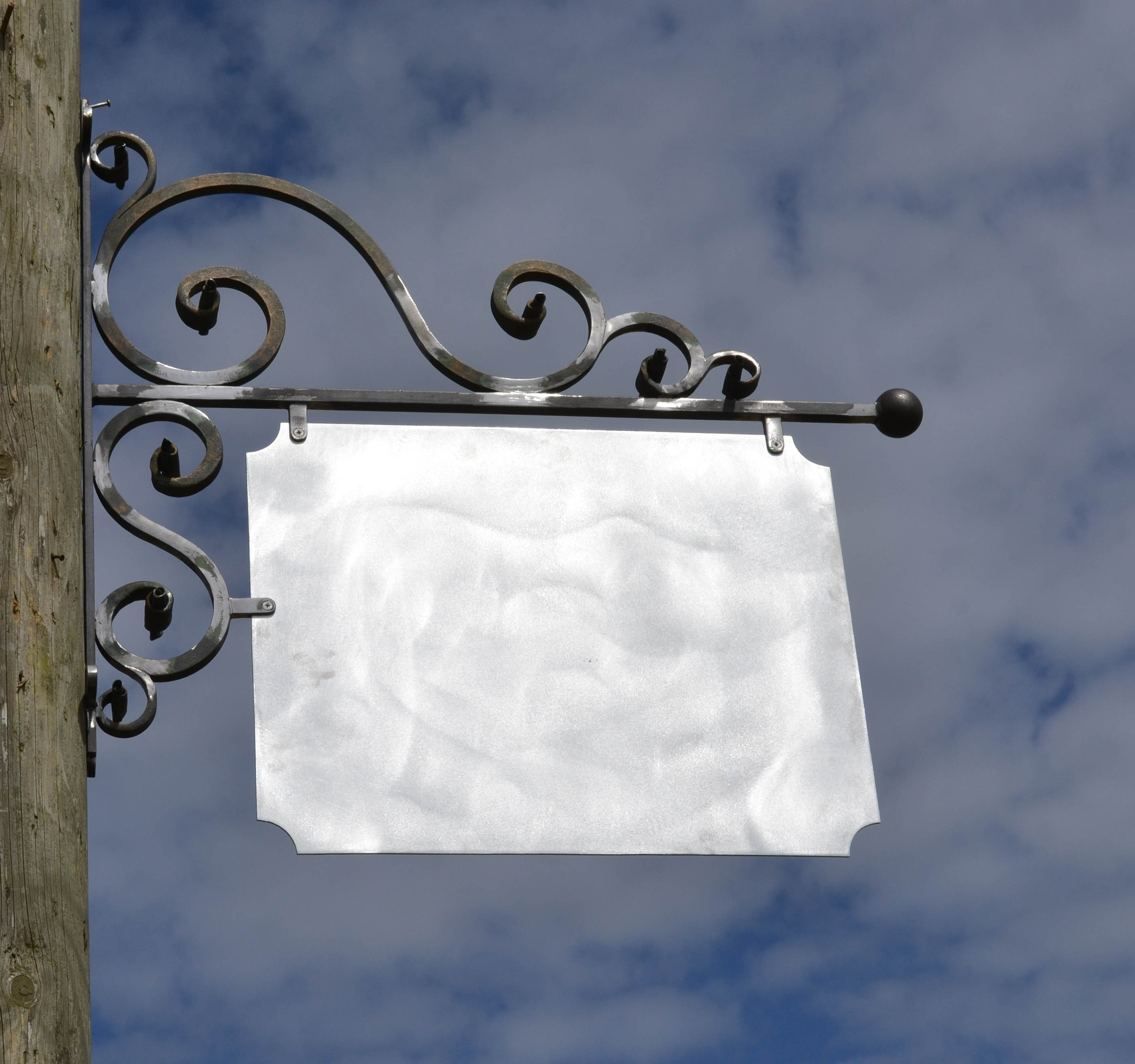

  9) modèle Anne:

Pièce de style classique, avec plusieurs volutes, dont
certaines ont leur raccord qui est terminé par des
pièces décoratives en forme de vague. tôle
rectangulaire avec angles découpés en arrondis
 inversés



Prix: 650.- Chf







herstellung kunstschmiede schilder


Dimensions: porte-à-faux 80cm, long. plat 30x8 contre mur = 68cm, pattes déportées largeur 12cm, hauteur totale 84cm
distance mur - bord tôle 64cm. Tôle acier 2mm format 52x42cm.

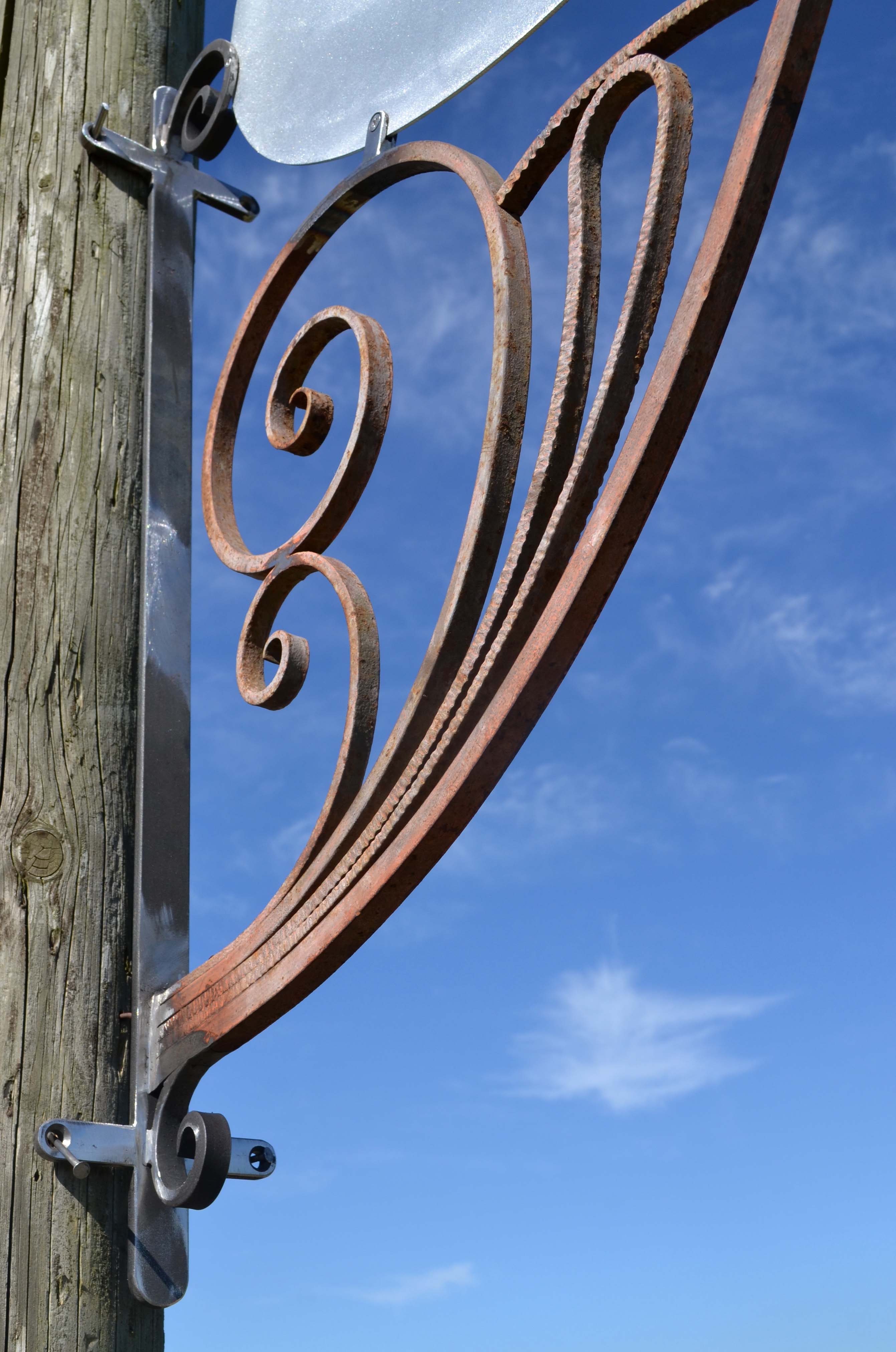

  10) potence d'occasion:

C'est un modèle d'occasion
(ce n'est pas moi qui l'ai fabriquée)
de construction robuste, avec ovale.
Dimensions: Porte-à-faux 87cm
haut. ext. boules 83cm, totale si
bandeau ~ 105cm. ovale 59x67cm tube 40x40, et plat 40x6mm.

Prix: 200.- Chf (telle quelle)
ou 350.- avec tôle et bandeau rectangulaire

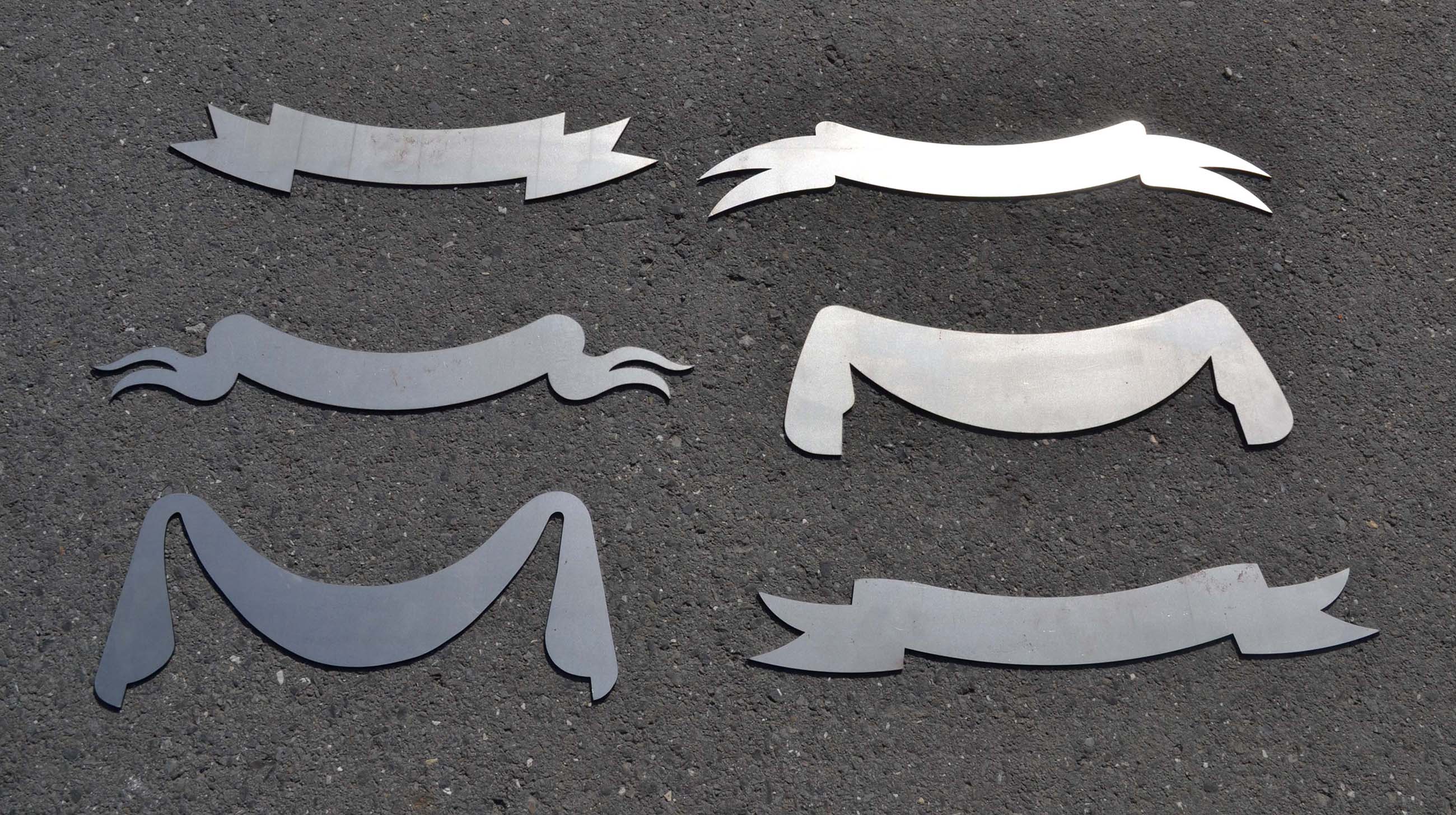

400.- avec bandeau style "ruban"








  Petit lexique: explication des termes techniques



  Potence:
 		 Pièce en fer forgé qui soutient la tôle de l'enseigne. Le plus courant est la potence droite : Qui a une barre horizontale, généralement terminée par une pointe en fer de lance. Aussi appelée support ou bras.

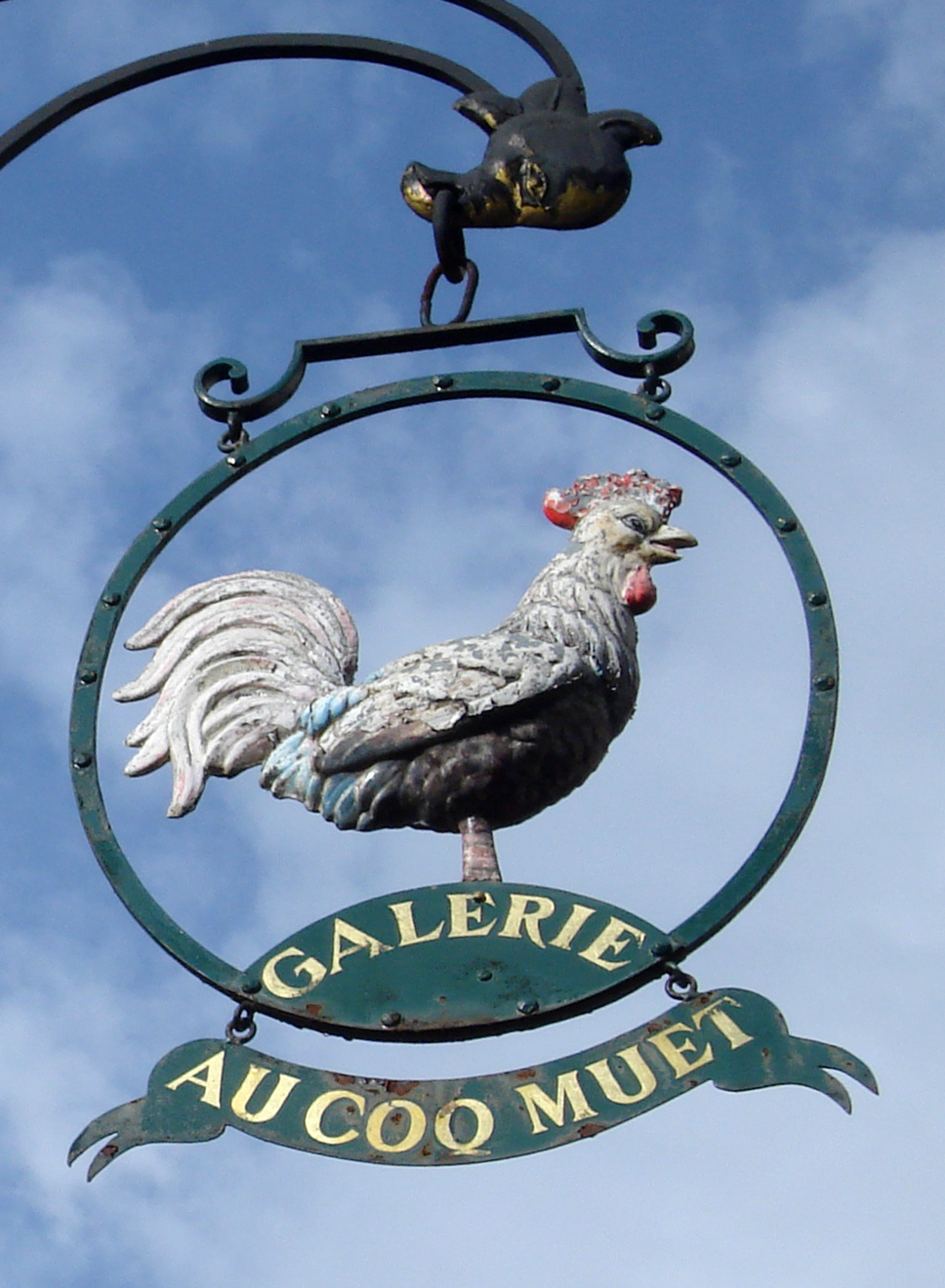

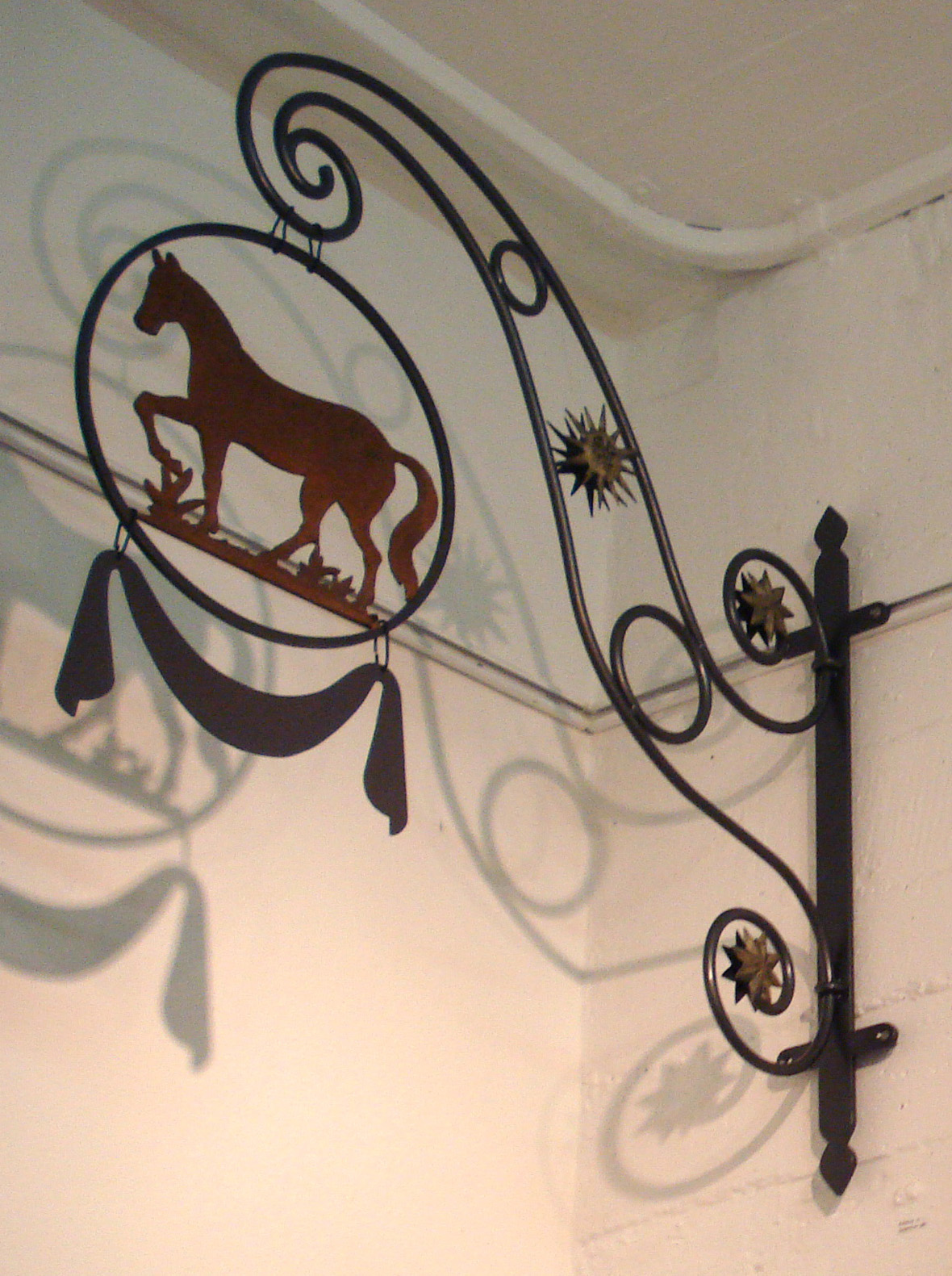

  Potence en
col de cygne:
 		 Comme son nom l'indique, c'est c'est une potence (aussi appelé hampe) qui reprend cette forme particulière. Style utilisé pour des enseignes du 19ème et antérieur. A partir du 18ème la hampe est souvent terminée
par une tête d'oiseau, qui soutient l'enseigne de son bec crochu.

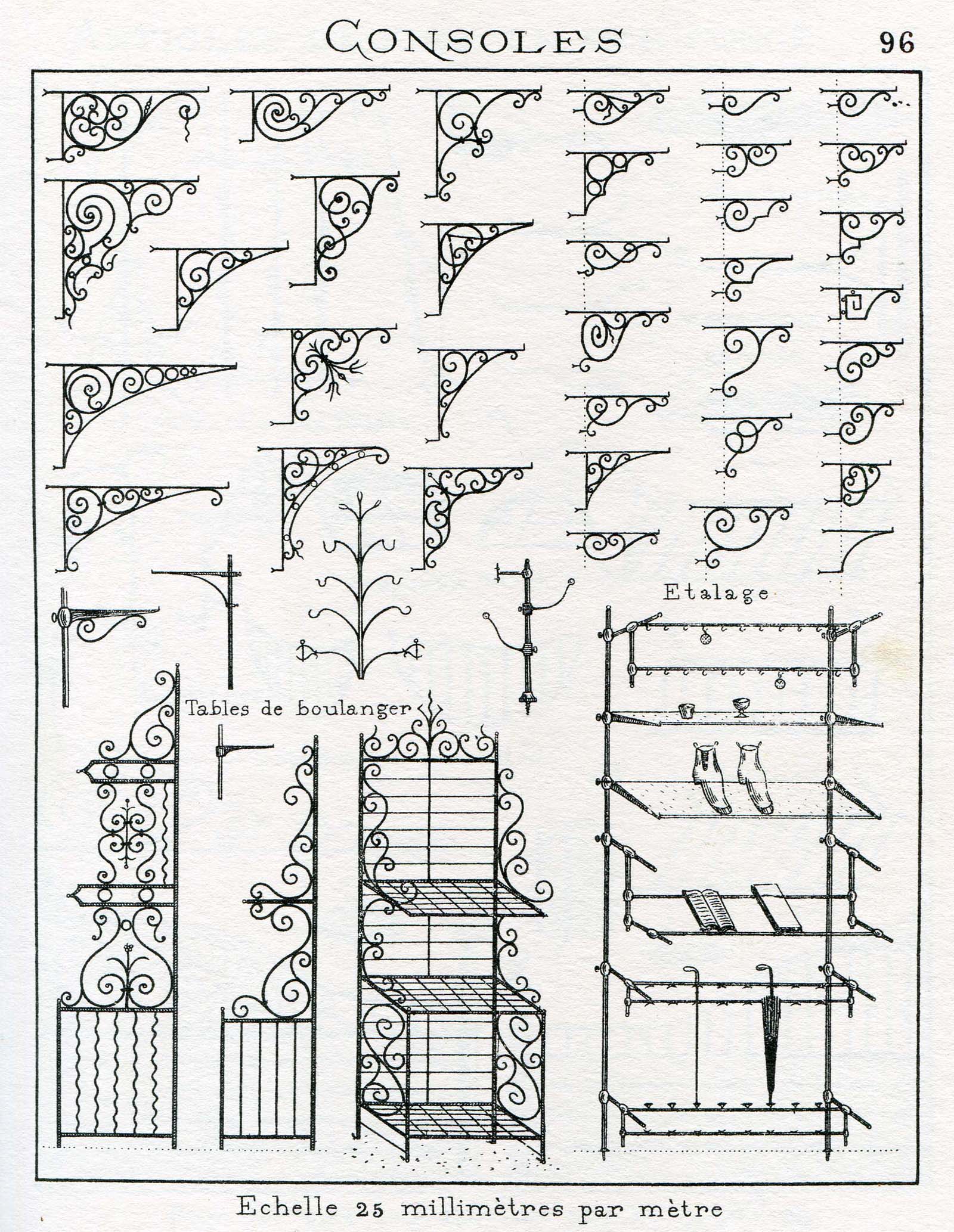

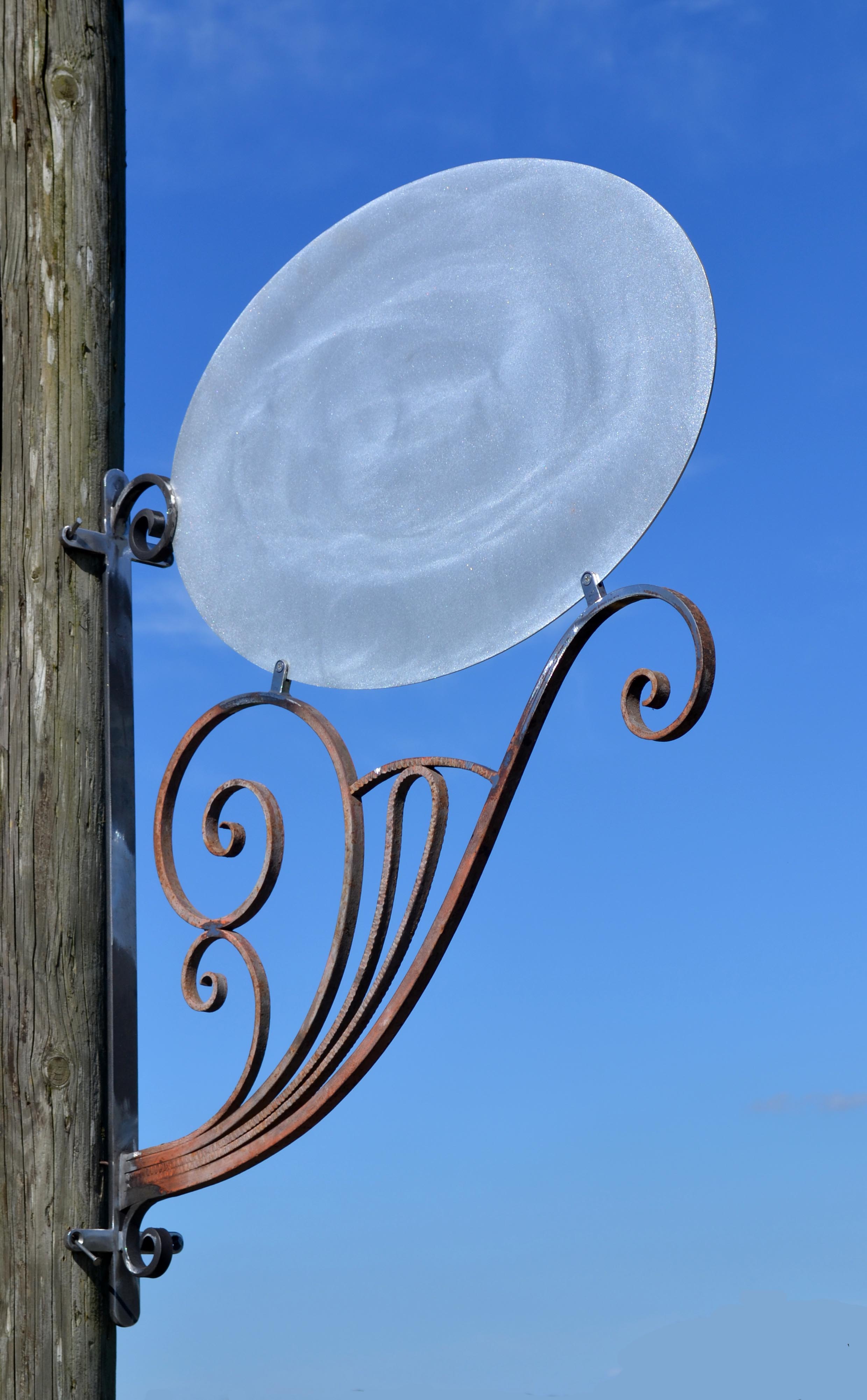

  Console:
C'est une potence inversée, généralement utilisée comme pièce sous balcon, marquise, ou alors comme
support de lampadaire.
  Suspension:

C'est l'enseigne en elle même, celles que j'ai découpées sont en tôle acier 2mm. Il est aussi possible de les
faire en alu (mais ce serait mieux en 3mm) par contre j'ai plus de peine à faire des découpes précises
dans de la tôle aluminium

Lettrage:

L'inscription sur la suspension, ce n'est pas vraiment de mon domaine, mais néanmoins je peux aussi
m'occuper de ce travail (pour pouvoir livrer l'enseigne complètement terminée). Pour ce faire, je
soustraite ce travail à une agence de publicité

Réalisation
lettrage:

Pour ce faire, il est préférable d'avoir déjà une idée précise, voir un projet finalisé, si possible avec un
fichier informatique définitif (pour gagner du temps). Pour la réalisation du lettrage, plusieurs possibilités:
1) découpe lettrage vinyle au plotter, cela résiste bien sur le long terme.
2) impression sur vinyle et découpe au plotter.
3) impression directement sur la tôle (style jet d'encre) il est possible d'imprimer des photos
4) lettrage réalisé en sérigraphie, résistant, mais de moins en moins utilisé car onéreux
  Typographie:
Actuellement il y a des intéressantes bibliothèques de polices, si l'on veut faire qqch de très typé:
l'on peut trouver des fontes style "art-déco" "gothique" "19ème" ...

  Peinture:
En ce qui concerne la peinture, je ne l'effectue pas moi même, car je ne suis pas équipé, et je ne pourrais
pas avoir un bon résultat. Donc je soustraite le travail à peintre. Par contre si c'est pour l'intérieur
je peux la faire au spray antirouille "fer forgé". Le résultat n'est pas si mal.
  Pour l'extérieur:
Le peintre sablera la potence, ce qui aura pour effet de préparer le support: Enlever la calamine + enlever
les grains de soudure. Ensuite couche de fond par métallisation, et peinture de finition style fer forgé, ou
alors teinte RAL à choix.

  Découpe  laser:
Pour les suspensions par exemple, il est possible de découper des formes complexe avec une machine
CNC (type portique) qui découpe la tôle avec faisceau laser, (saignée largeur ~0.2mm)

  Dessin pour  découpe:
Pour la découpe laser, le plus difficile c'est de réaliser un dessin qui soit reconnu par la machine. Pour
ce faire, il faut un fichier dwg (ou dxf). Personnellement je dessine sur autocad (= fichier dwg). Après
l'on peut aussi réaliser un dessin sur Illustrator, ou autre, et vectoriser le contour pour obtenir une ligne.
Si je reçois un fichier véctorisé de bonne qualité, j'aurrai moins de travail pour le retravailler sur Autocad

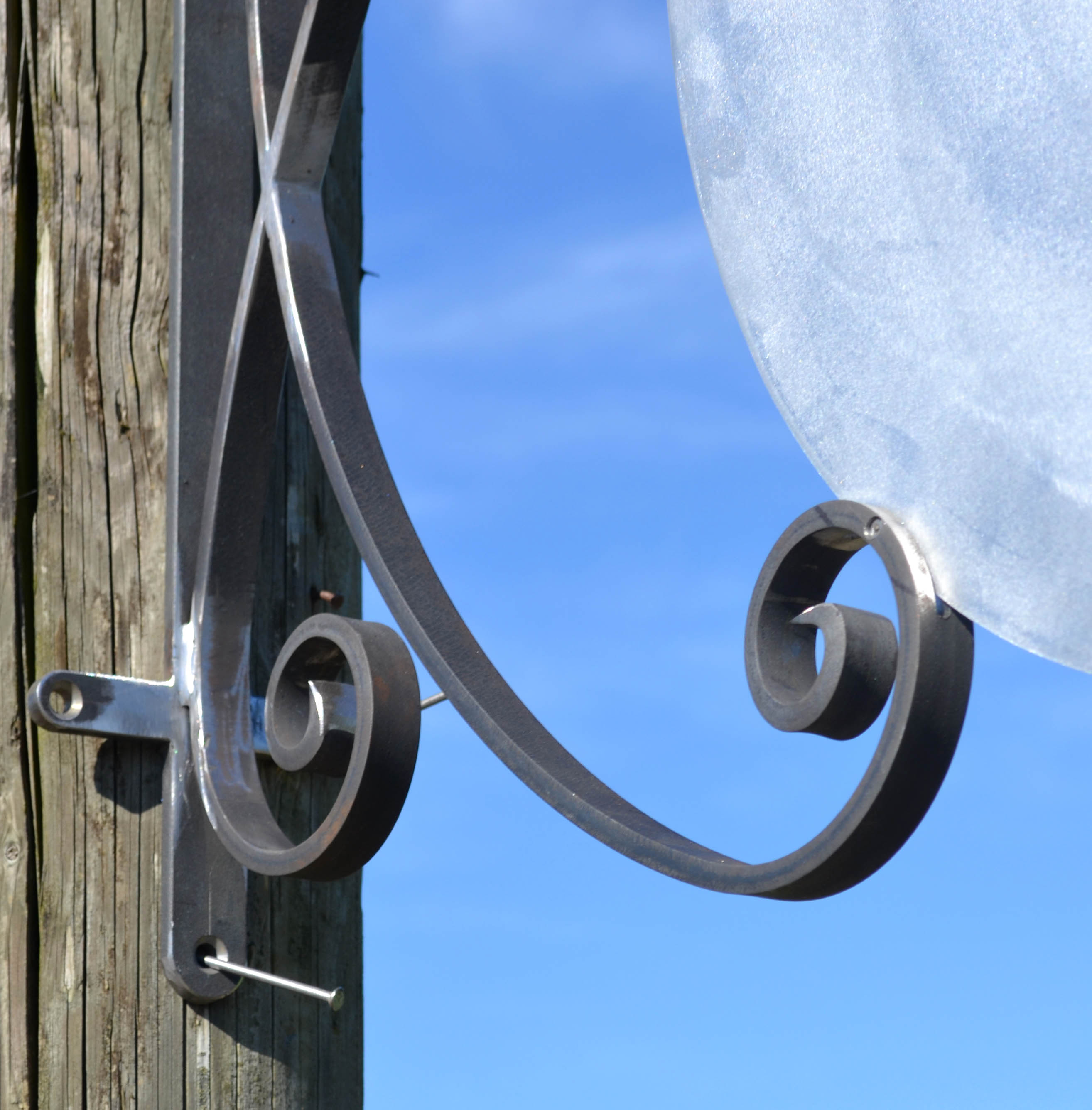

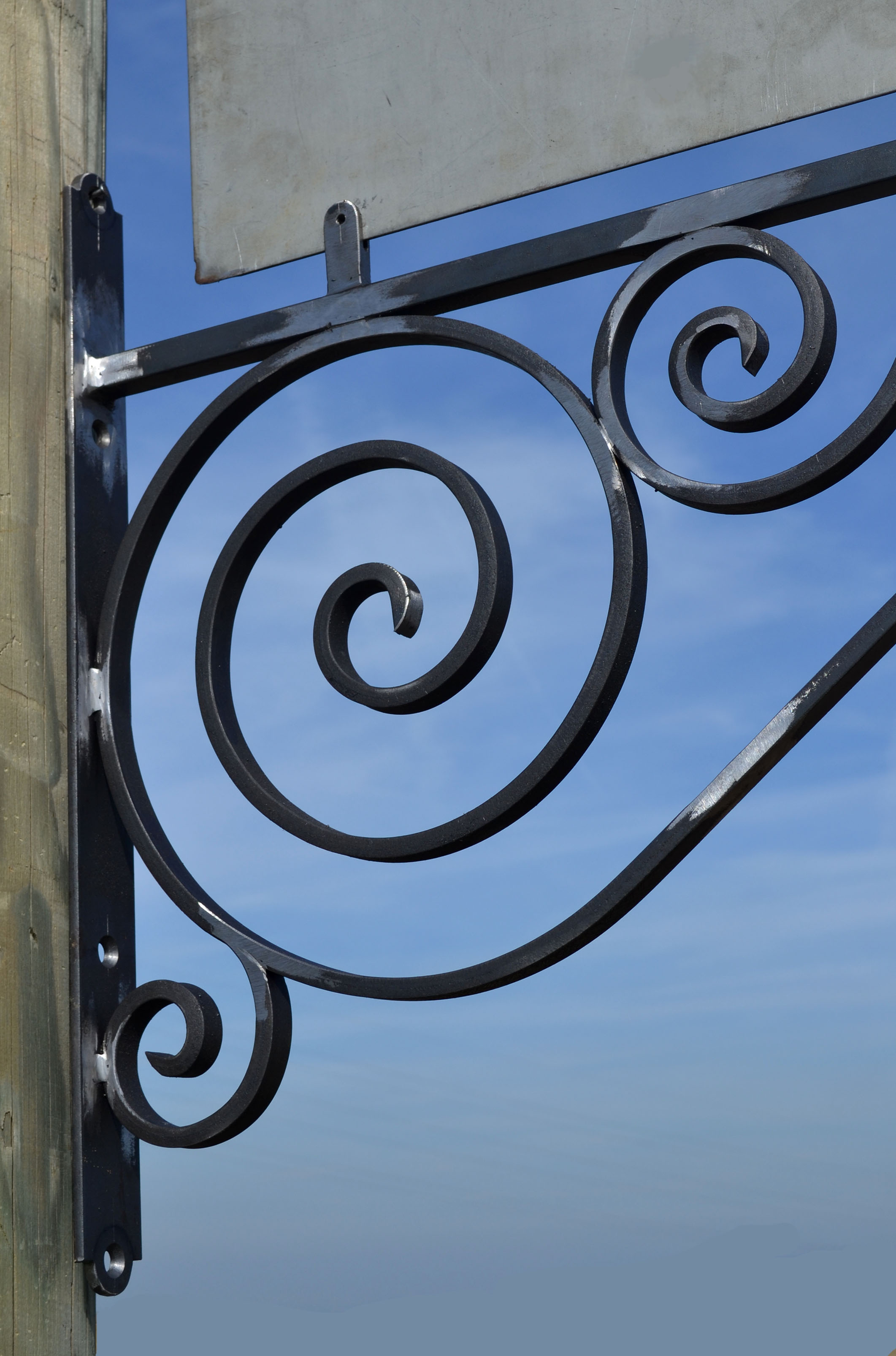

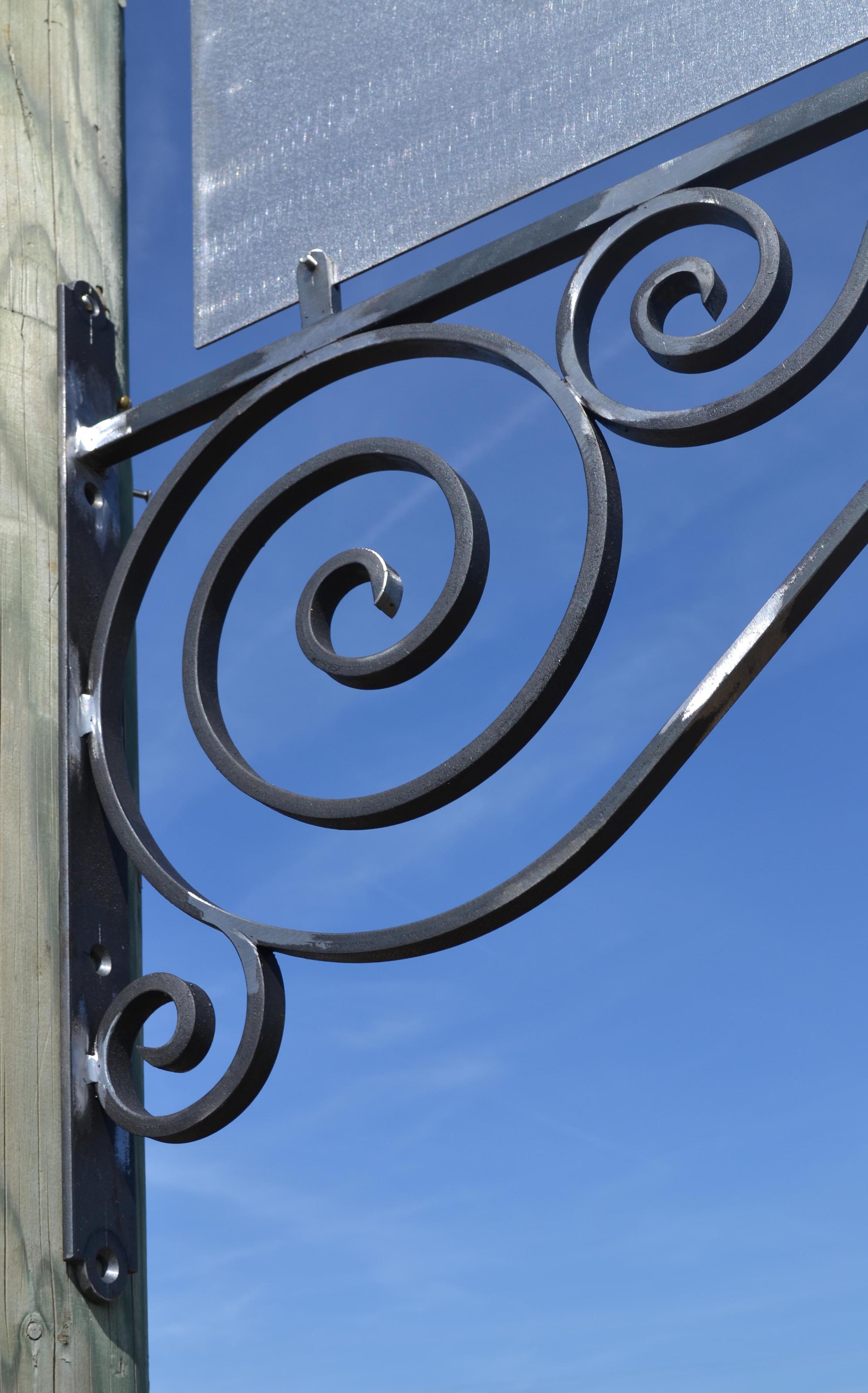

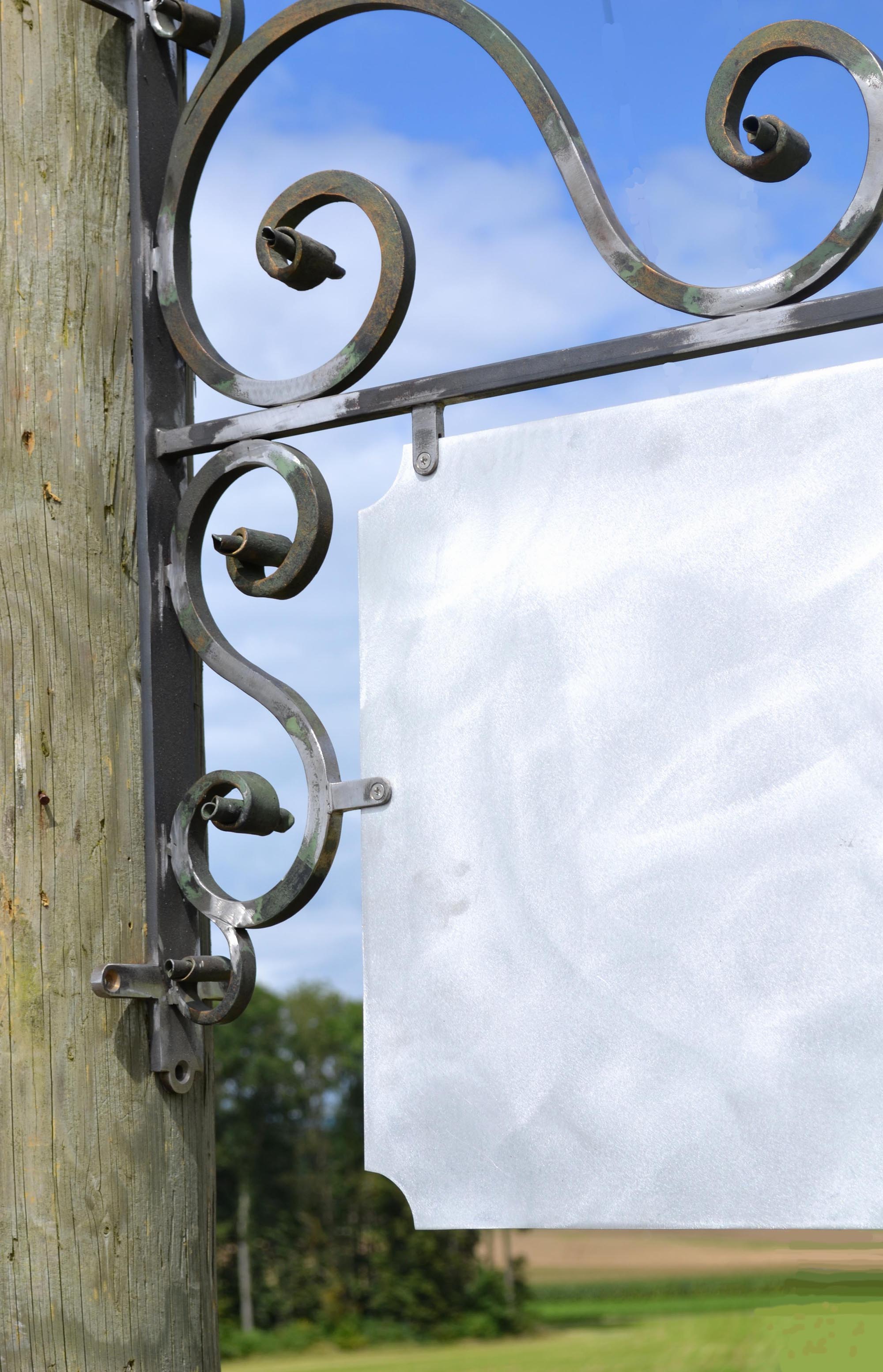

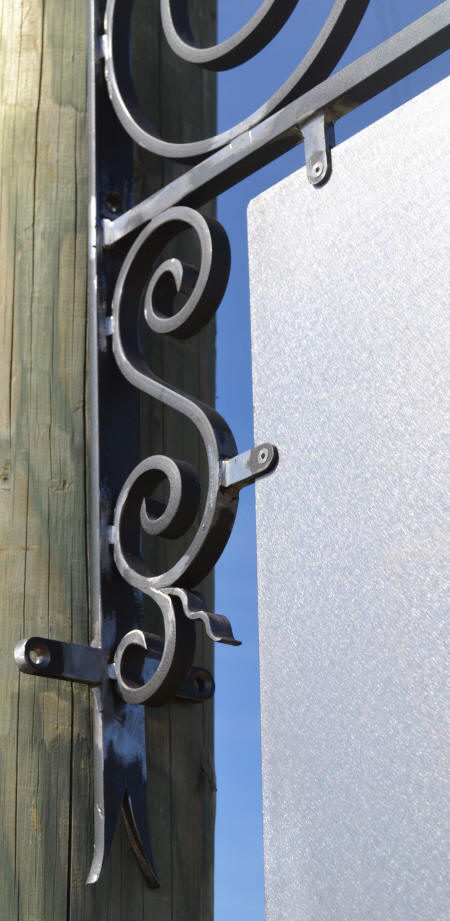

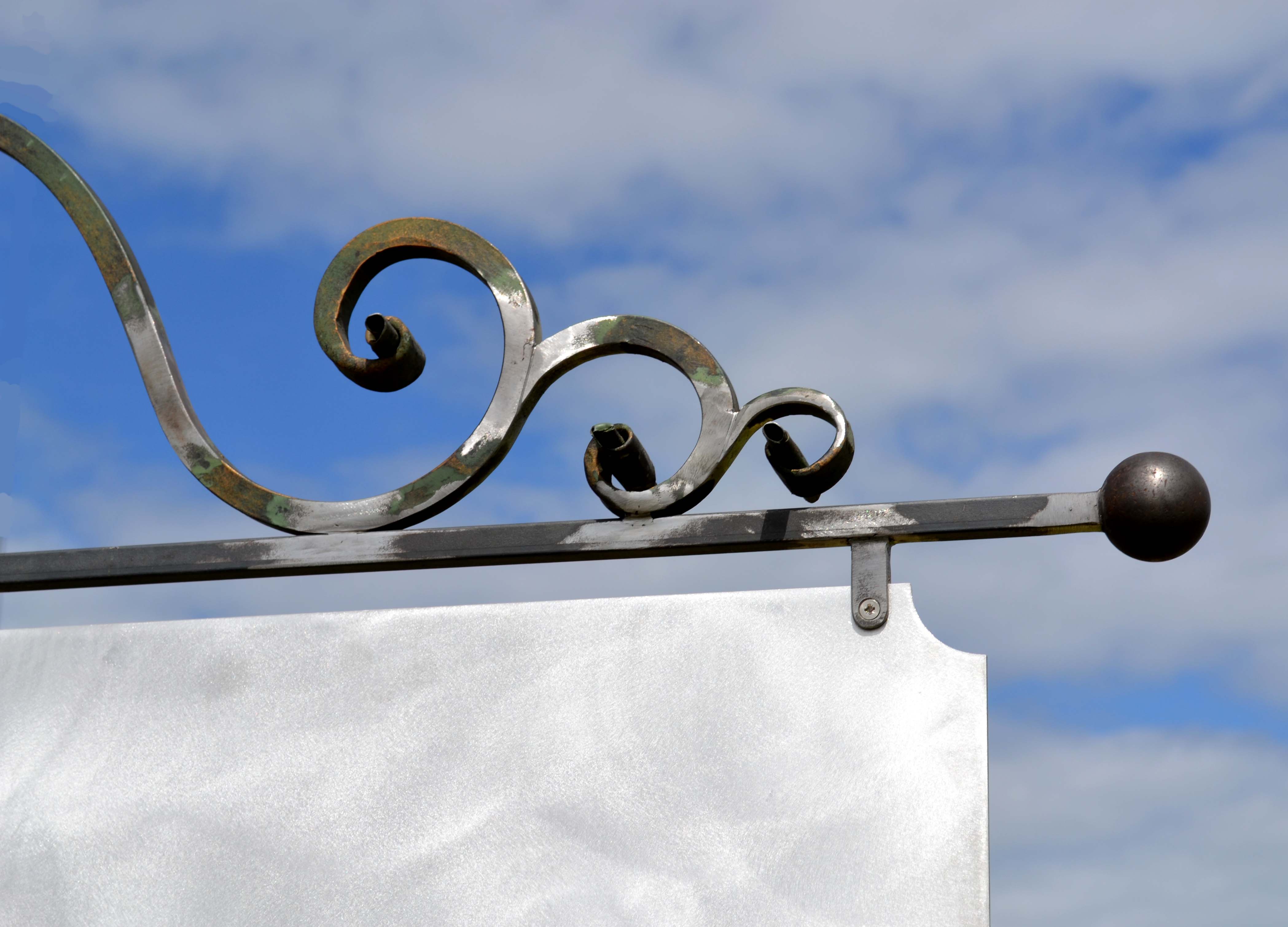

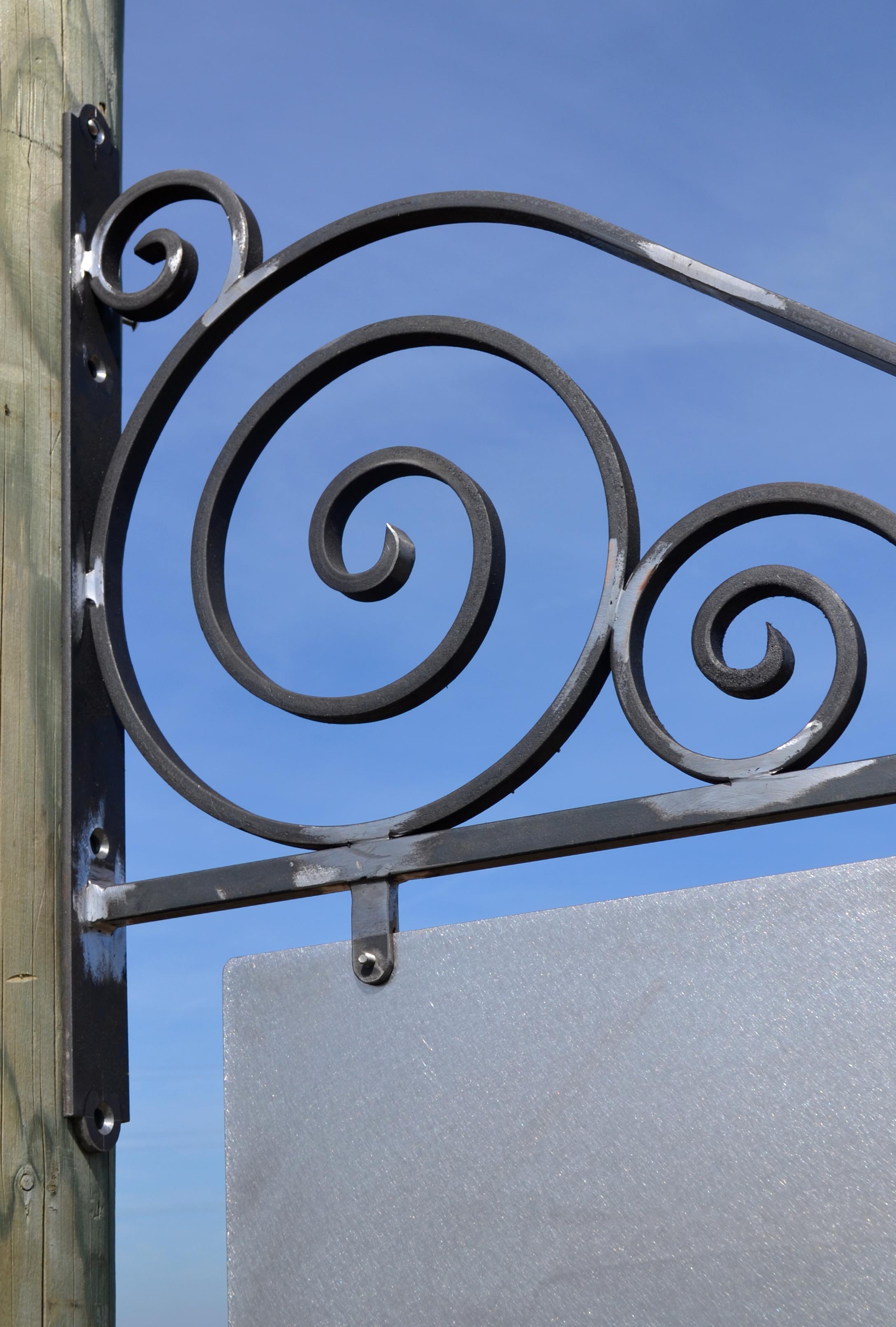

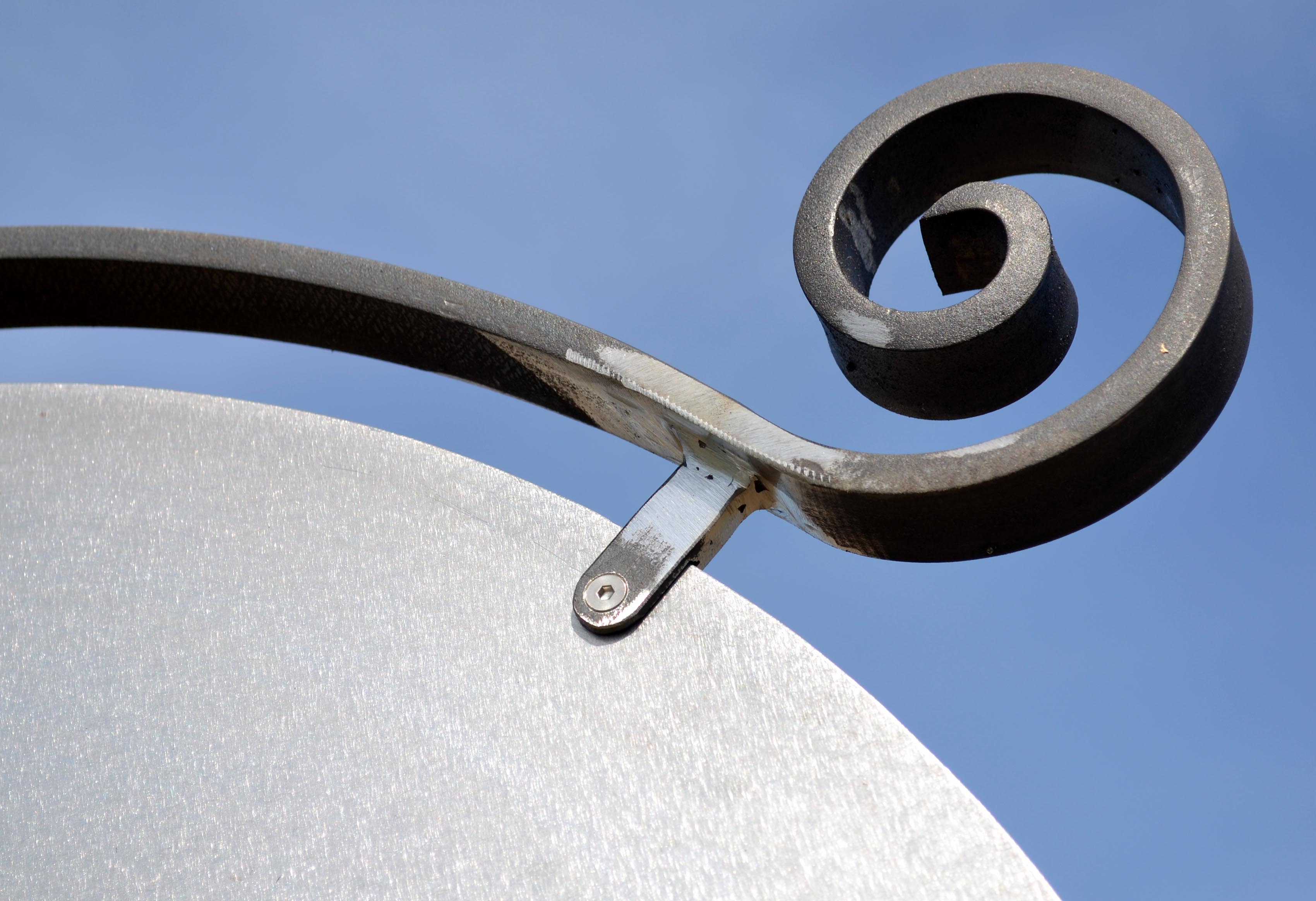

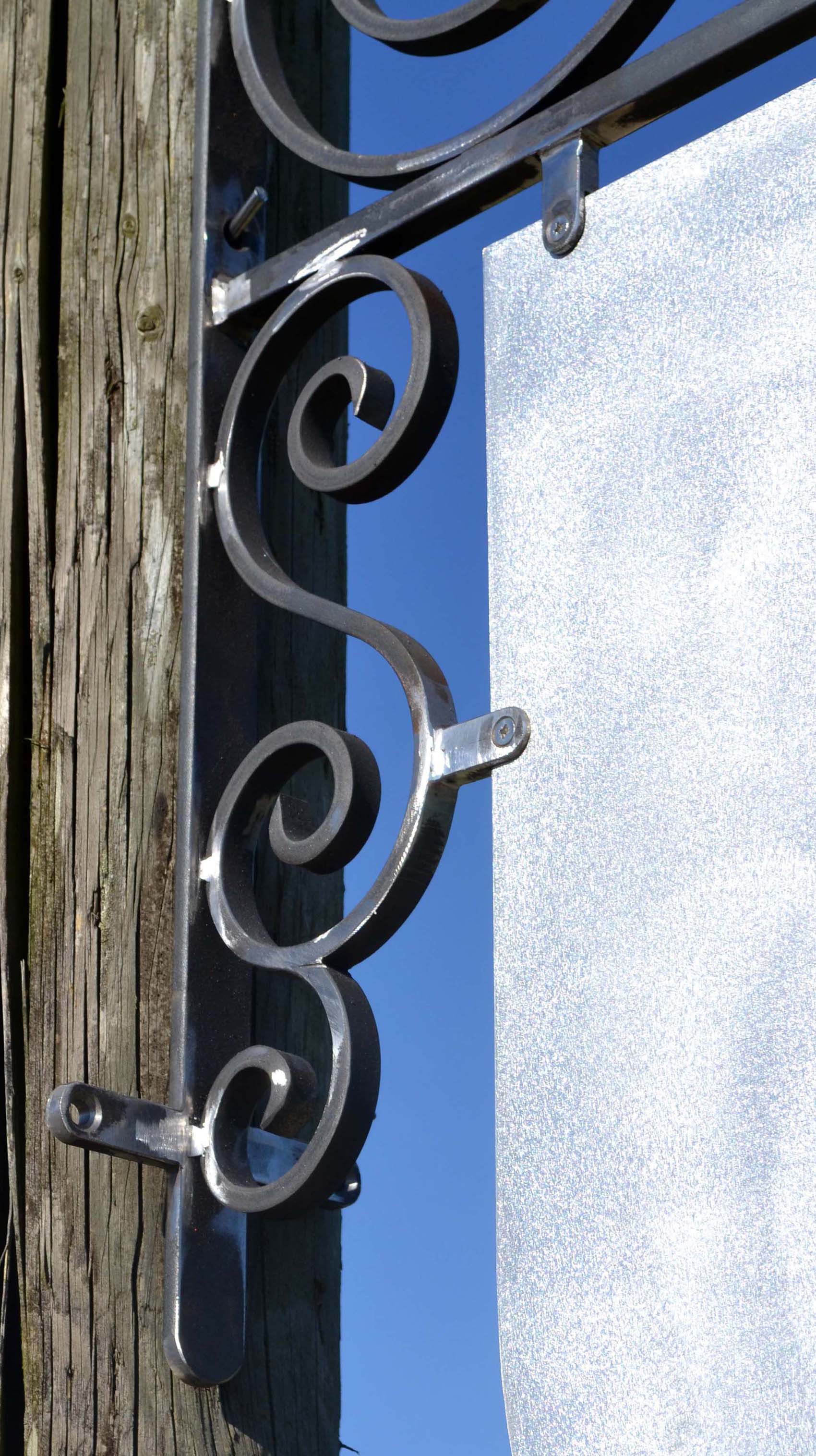

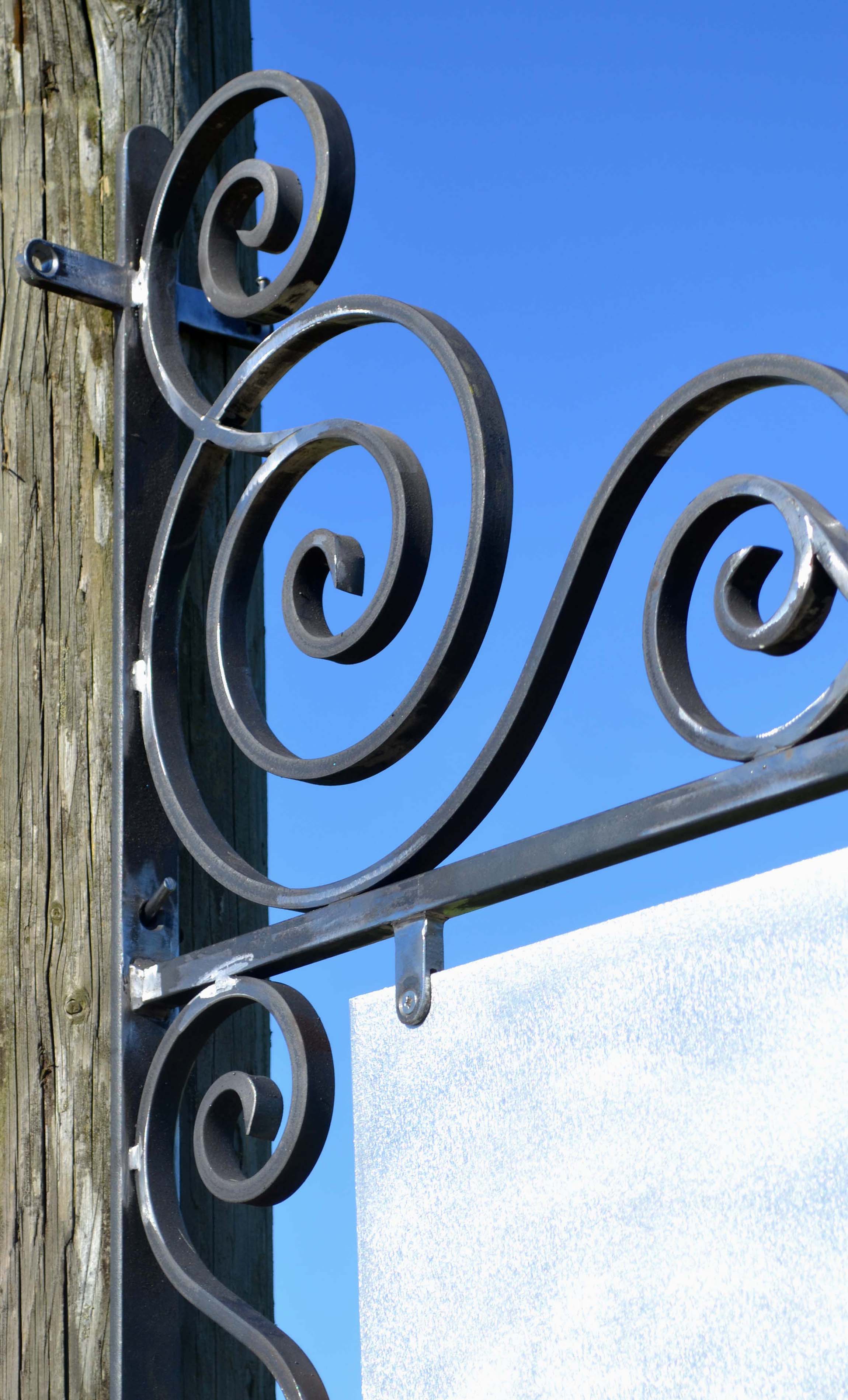

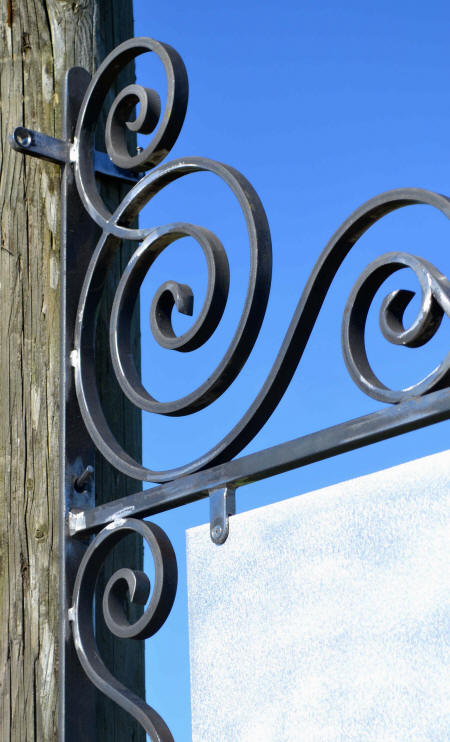

  Volutes:

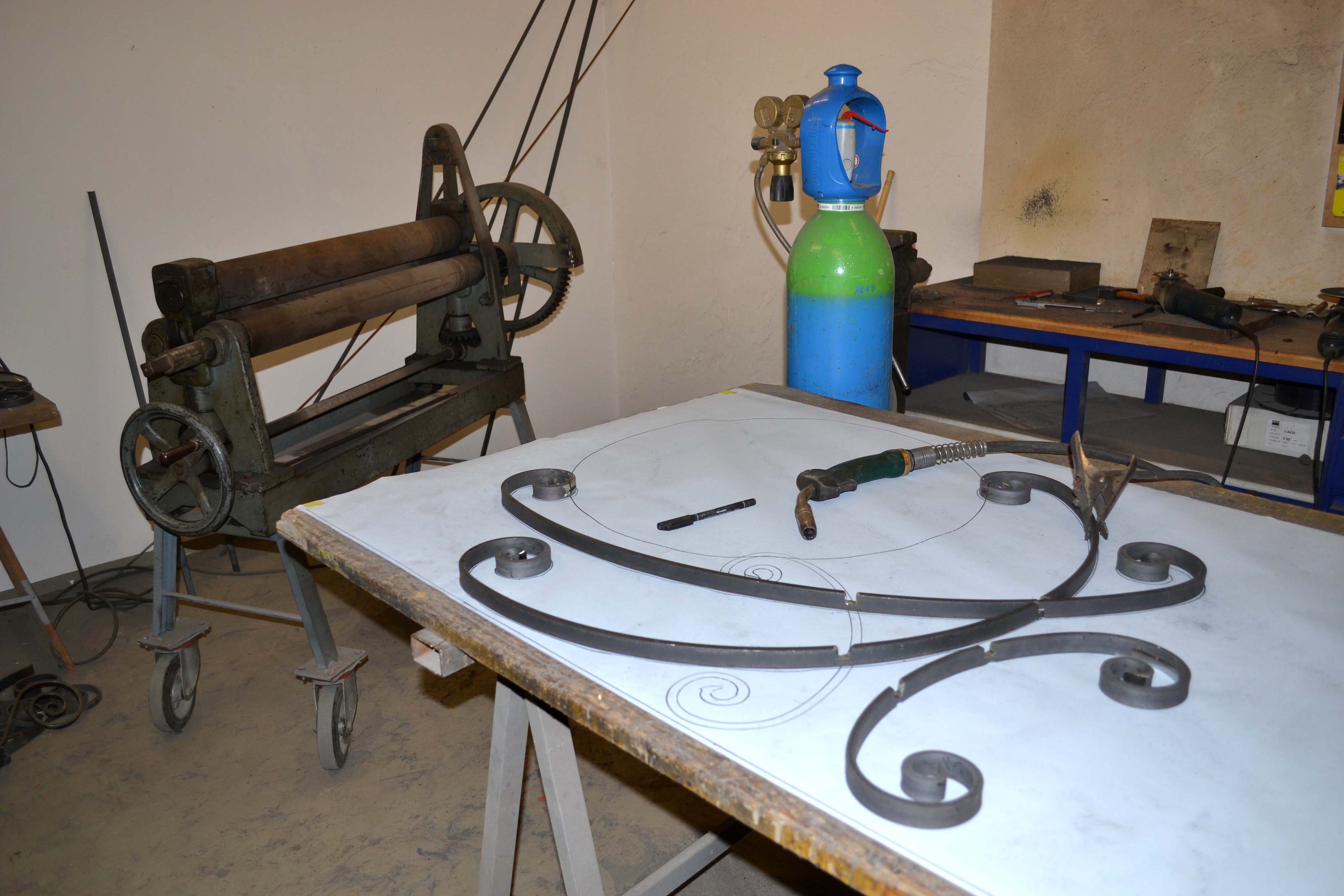

Les volutes en ferronnerie que j'ai fabriquées ont été cintrées à froid avec une voluteuse, ce sont des
volutes de forme spiroïdale voir la page consacrée à ma voluteuse pour explication détaillée

  Travail à
froid:
En ferronnerie, l'on appelle travail à froid, lorsque la mise en forme du métal n'est pas réalisée à chaud,
par la forge, ou le chalumeau, mais déformation réalisée uniquement avec machines mécaniques:
Plieuse manuelle, voluteuse, cintreuse.

  Travail à
chaud:
C'est le travail ancestral du forgeron, où le fer est rougi à la forge et ensuite travaillé à l'enclume.
C'est un métier qui nécessite un vrai savoir faire (personnellement je ne m'y suis encore jamais essayé).

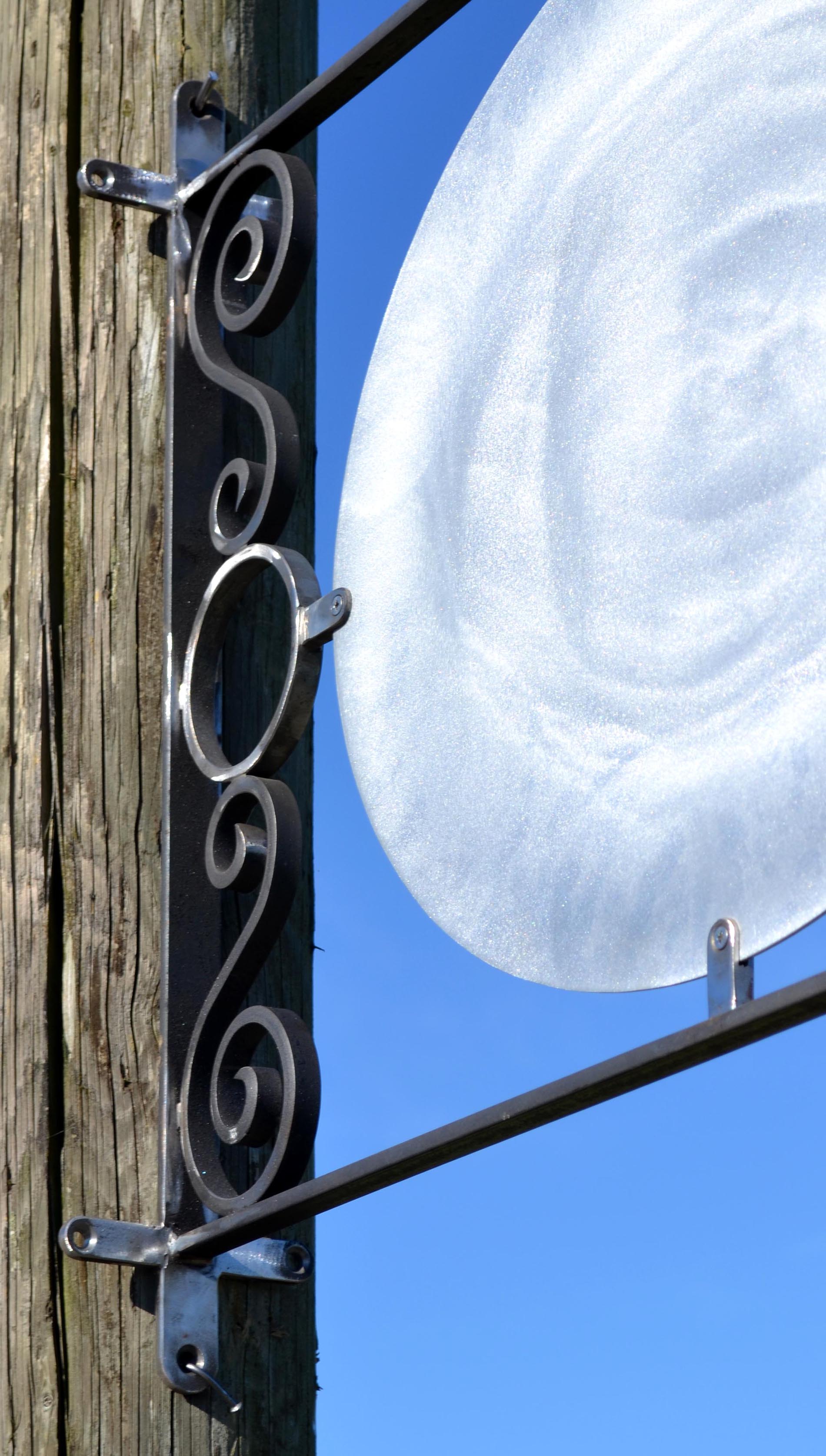

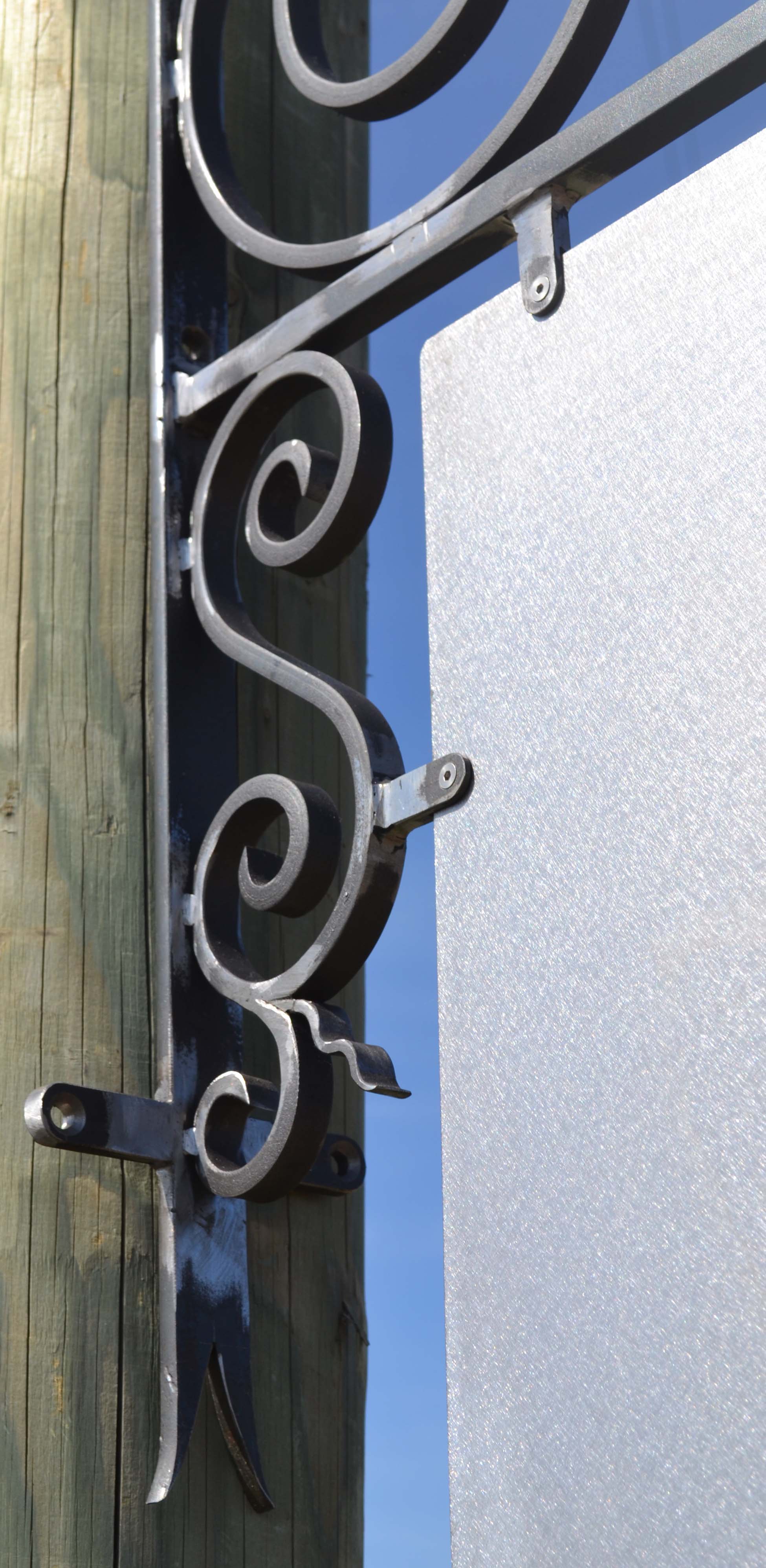

  Pattes déportées:
Pour faciliter la fixation, ainsi que la solidité, des pattes sont soudées perpendiculairement au fer plat vertical.
Cela est plus "lourd" esthétiquement, mais la fixation sera meilleure si le mur est de mauvaise qualité.
A l'inverse si le mur est de bonne qualité, la suspension pas trop grande, et la prise au vent faible, 3-4
points de fixation dans le plat de base suffiront pour la rigidité.

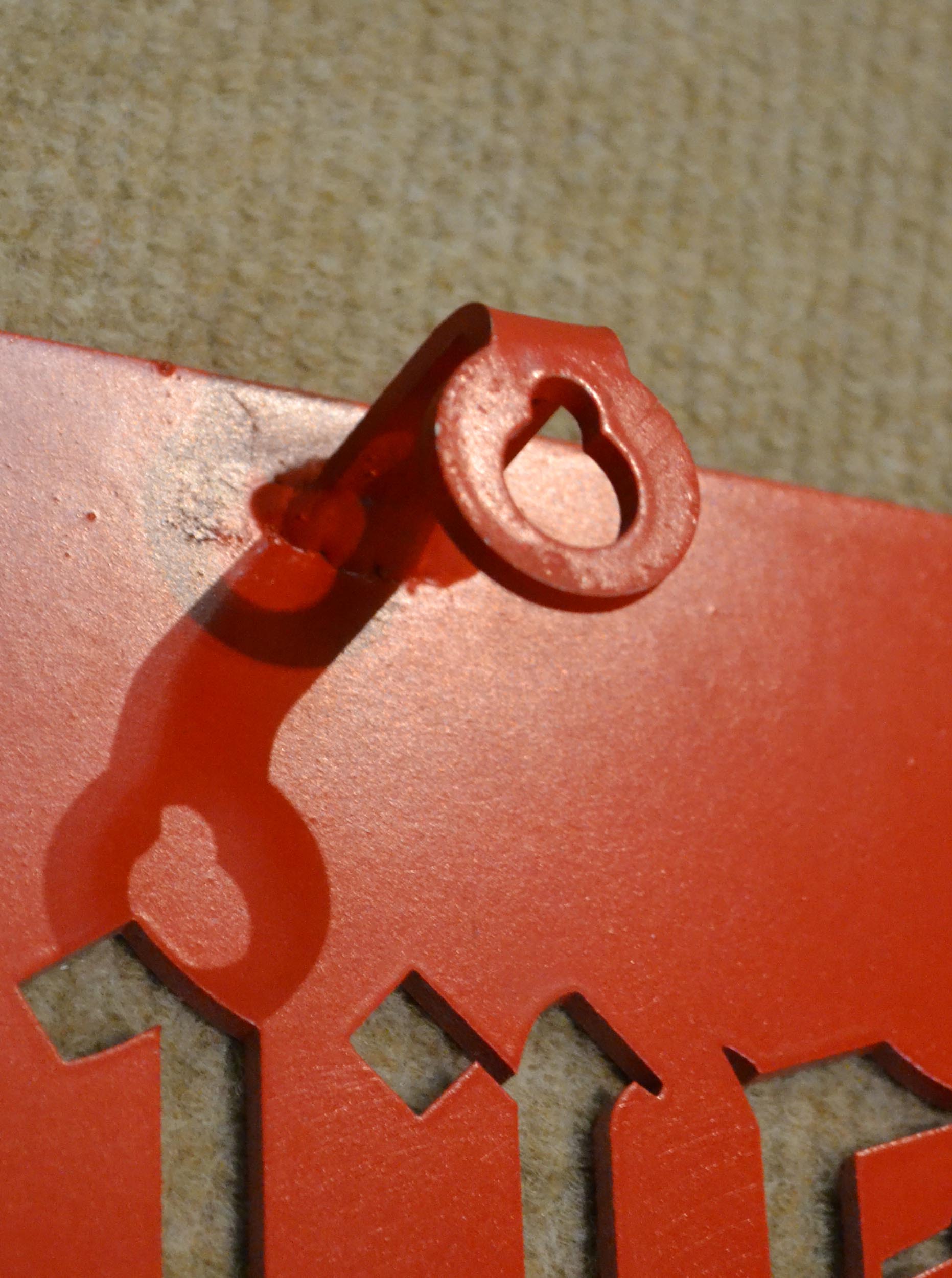

  Fixation:
Pour cette série d'enseignes, j'ai prévu des fixations avec en règle générale des vis à bois tête fraisées
inox 6x40 ou 50 et chevilles plastiques S8 (trous diamètre 8,5 dans plats) Le problème majeur pour la
fixation c'est toujours l'état du mur. Les vieux bâtiments ont parfois un mauvais crépis. avec maçonnerie
ancienne, ce qui complique la tâche. Après l'on peut aussi faire des scellements chimique et douille tamis.
  Dimensions:
La plupart des enseignes que j'ai fabriquées ont un porte-à-faux de 80cm. Le porte-à-faux correspond
à la distance du mur, jusqu'au bout de la pointe. Il est important est de demander à votre commune
pour connaitre les dimensions maximum autorisées dans le règlement.
  Prise au vent:
Suivant la position où une enseigne est placée, elle aura plus ou moins de prise au vent. Cela veut dire que
la tôle de suspension peut se balancer, faire du bruit, ou affaiblir les fixations. Pour remédier à cela,
j'ai le plus souvent mis 3 points de fixation.









  Projets avec devis:

Sur demande, je peux établir (gratuitement) un devis chiffré avec projet. Mais je ne fais rien,
ni ne communique aucun prix, tant que je n'ai pas eu un contact téléphonique au préalable.
L'on peut me joindre de 13h à 22h au 026.668.14.02 (0041.26.668.14.02 depuis la France)
Si vous n'arrivez pas à me joindre faites moi un Mail avec vos coordonnées. schule.design@20th.ch

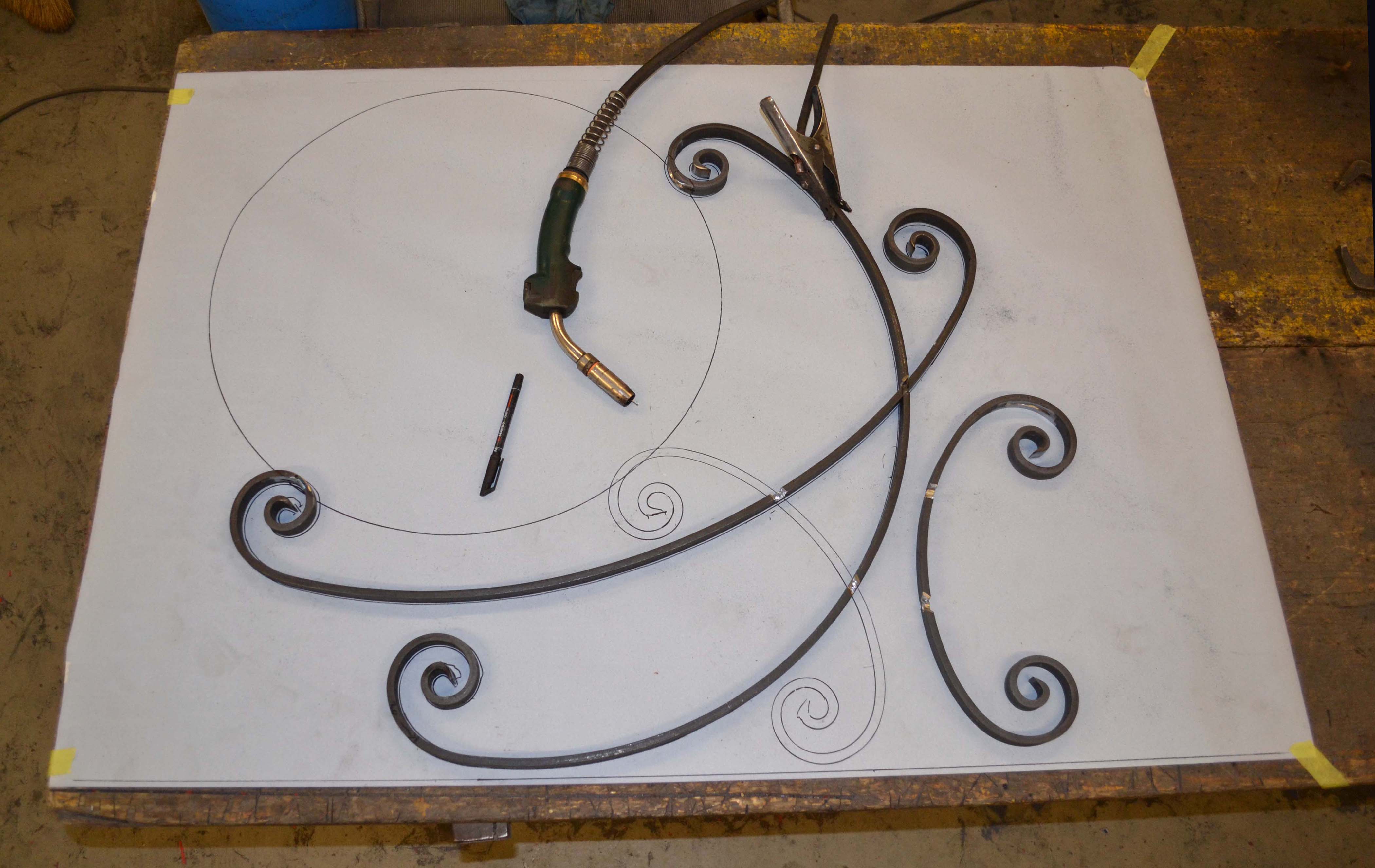

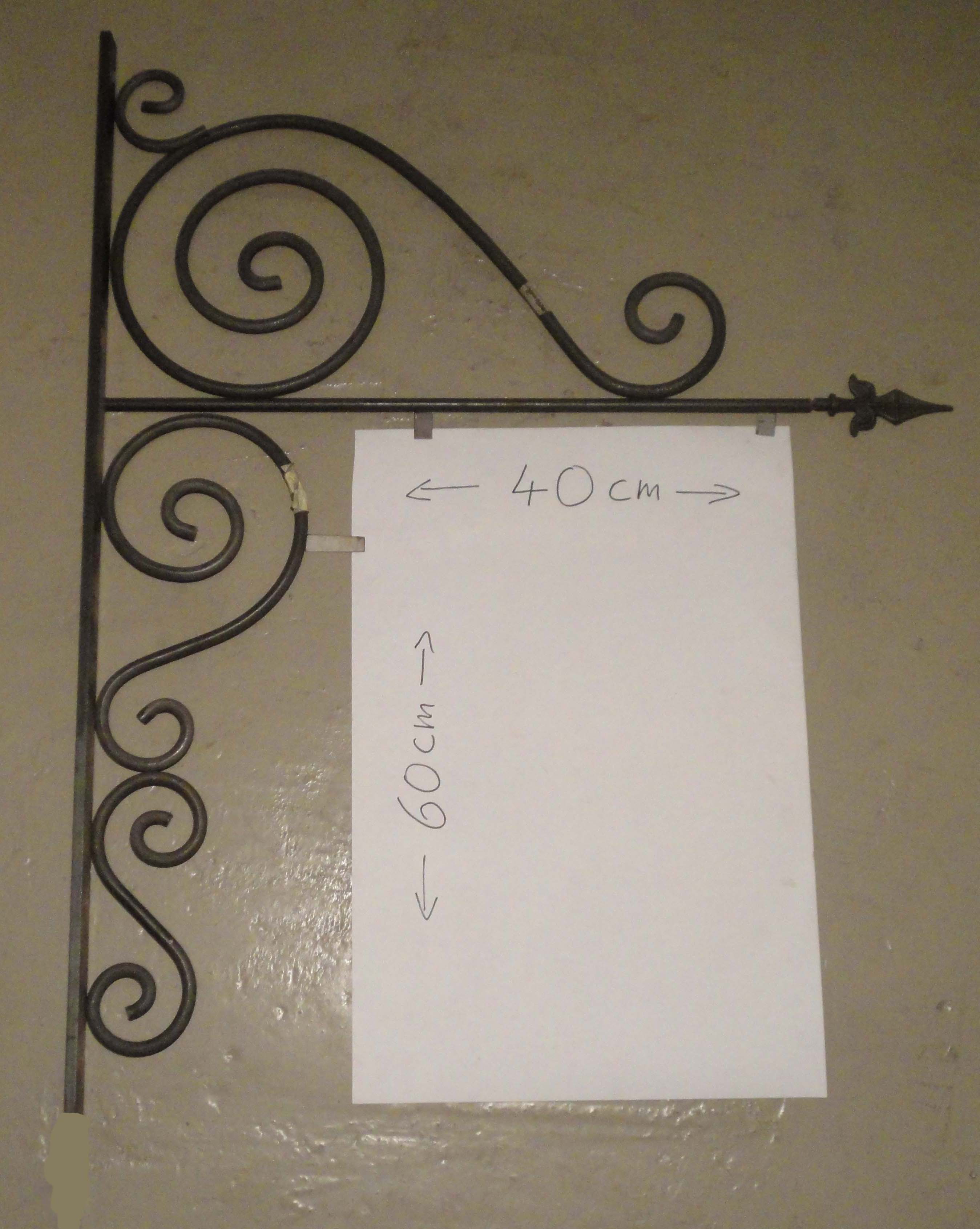

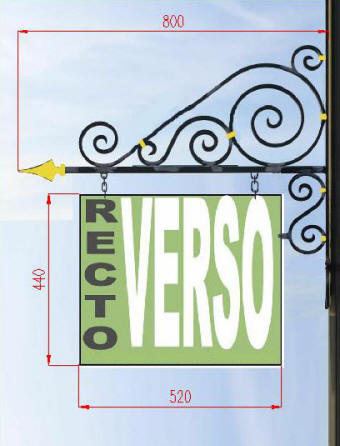

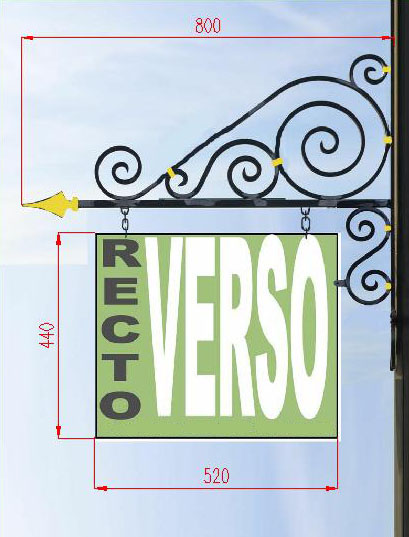

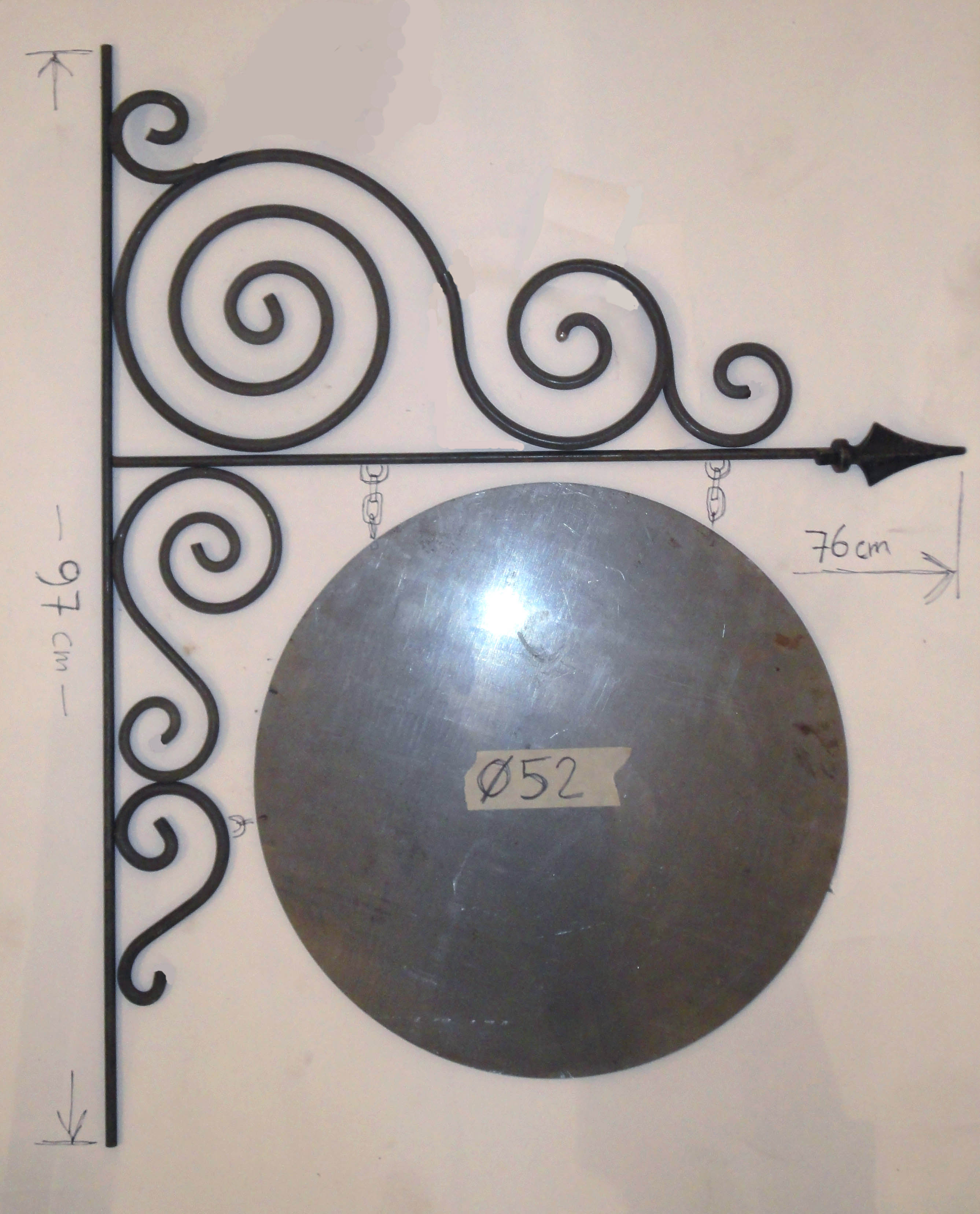

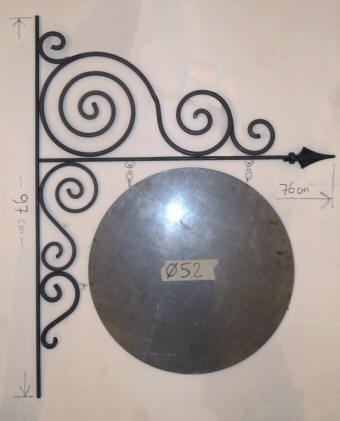

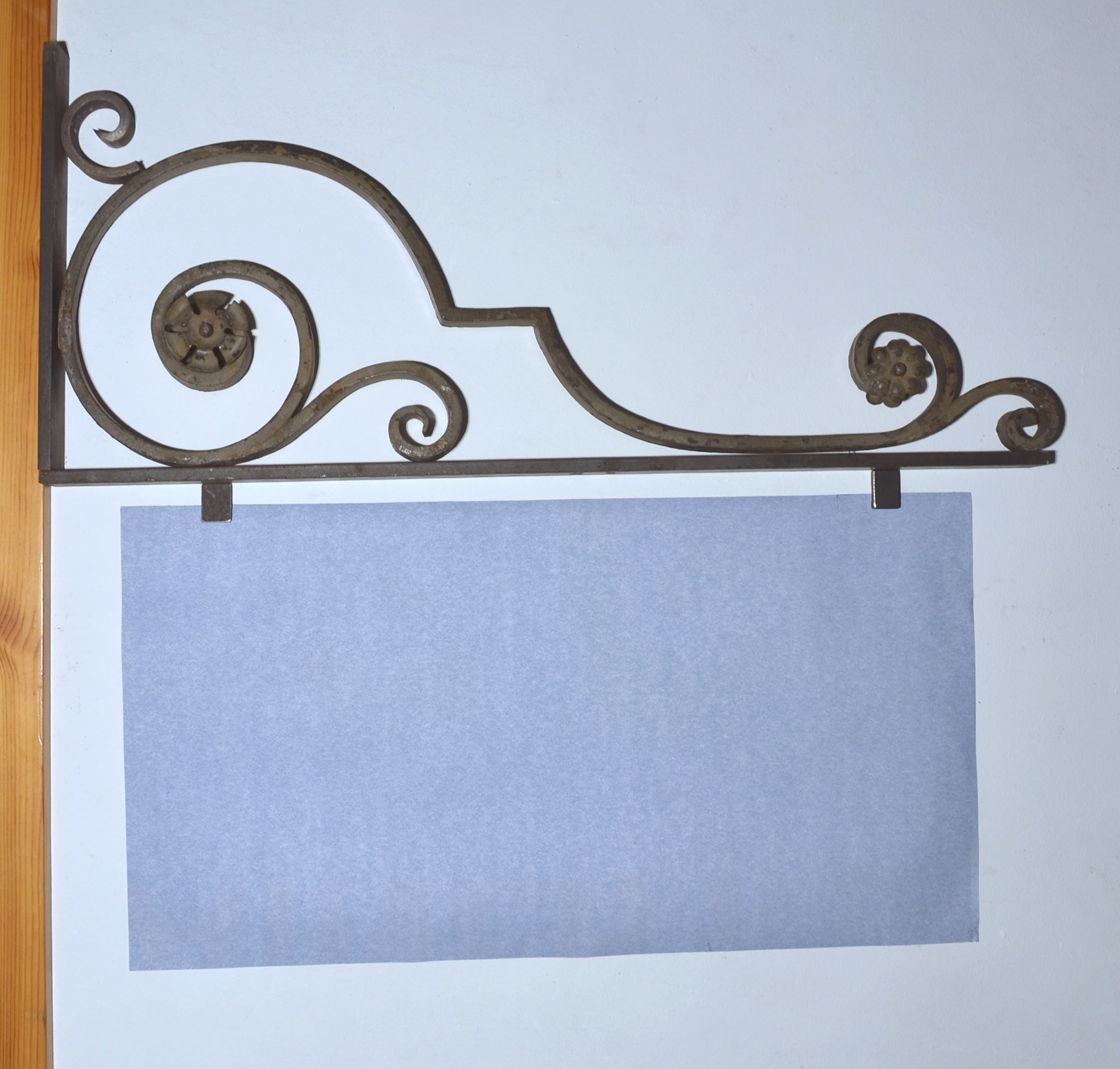

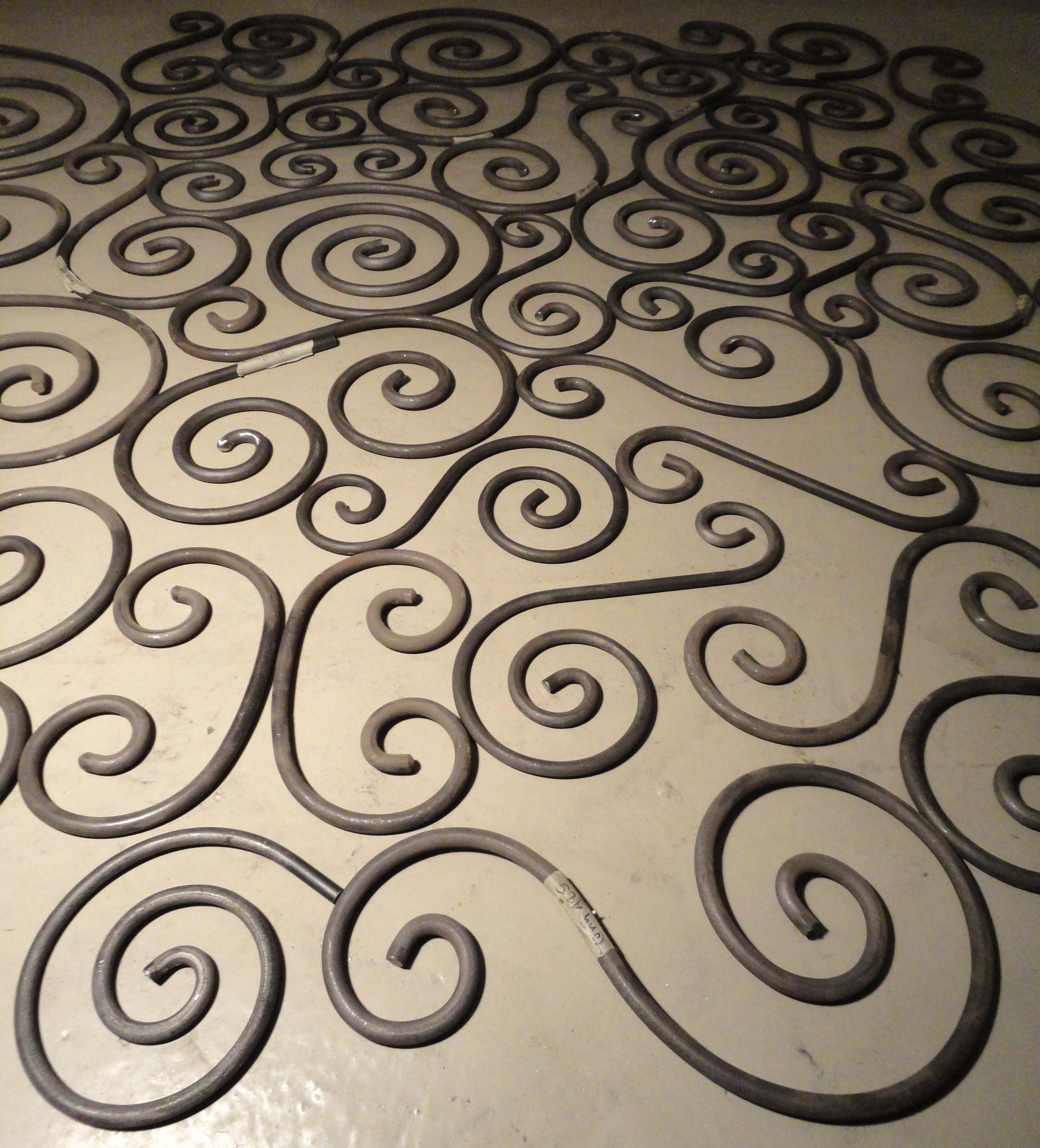

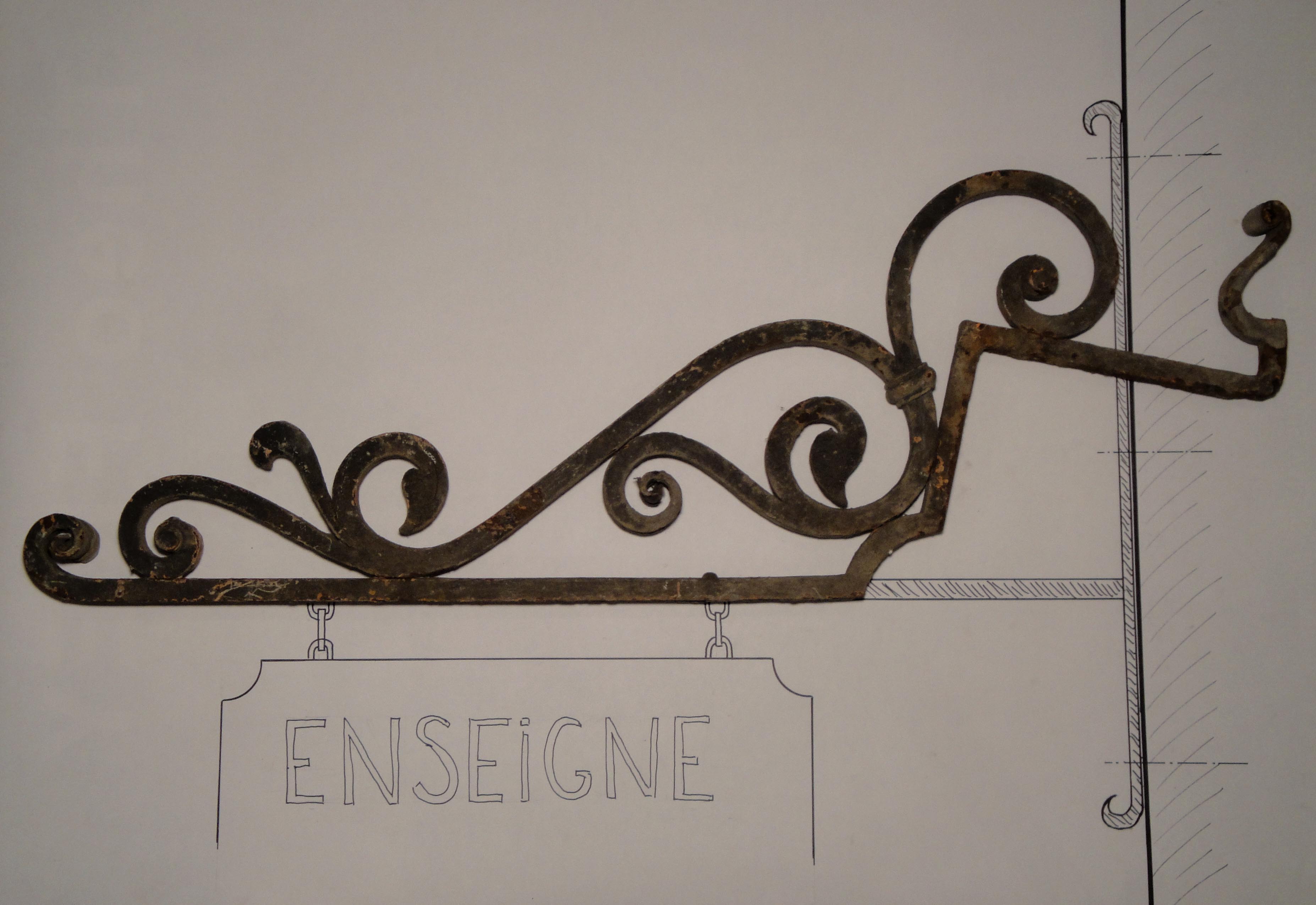

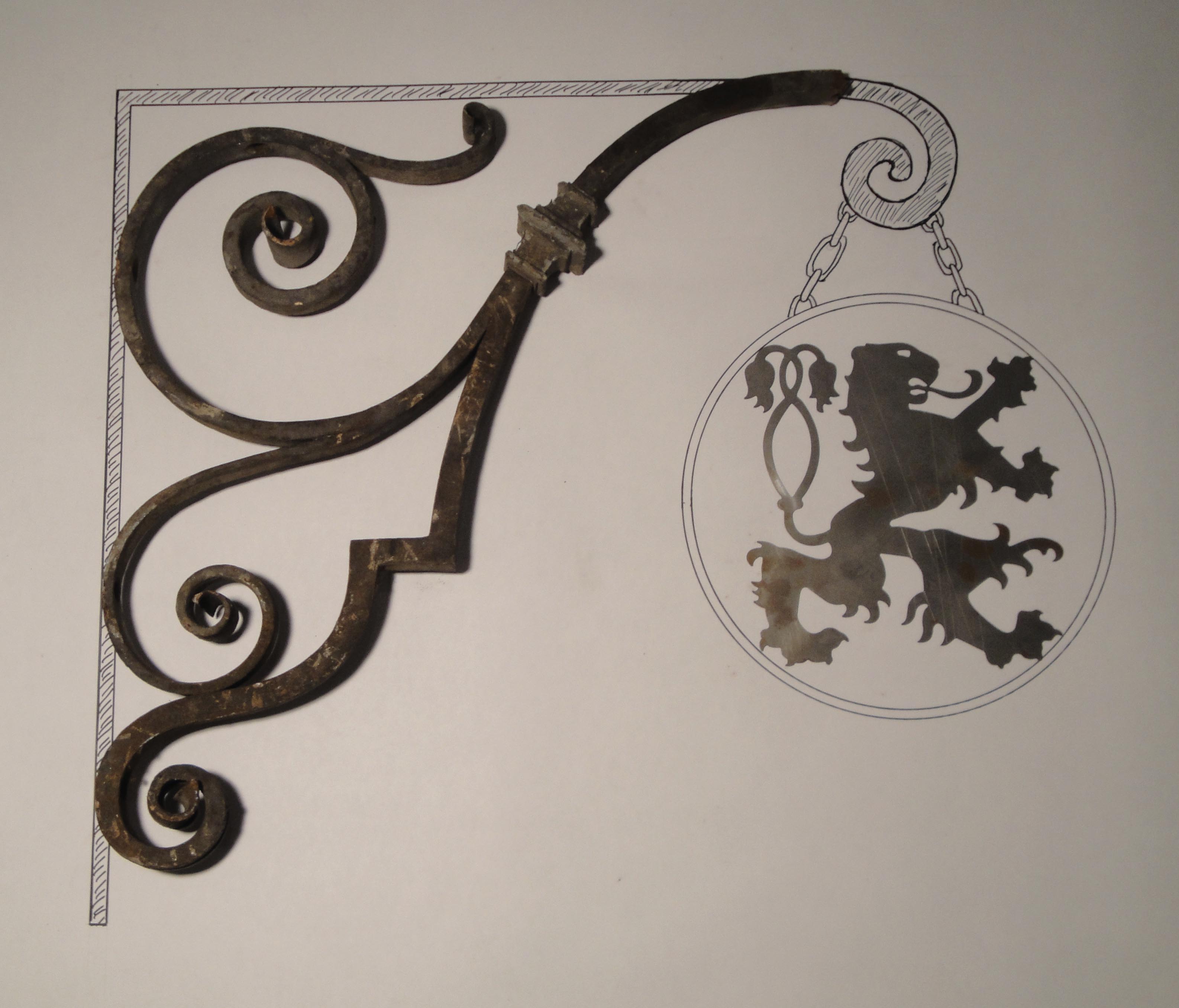

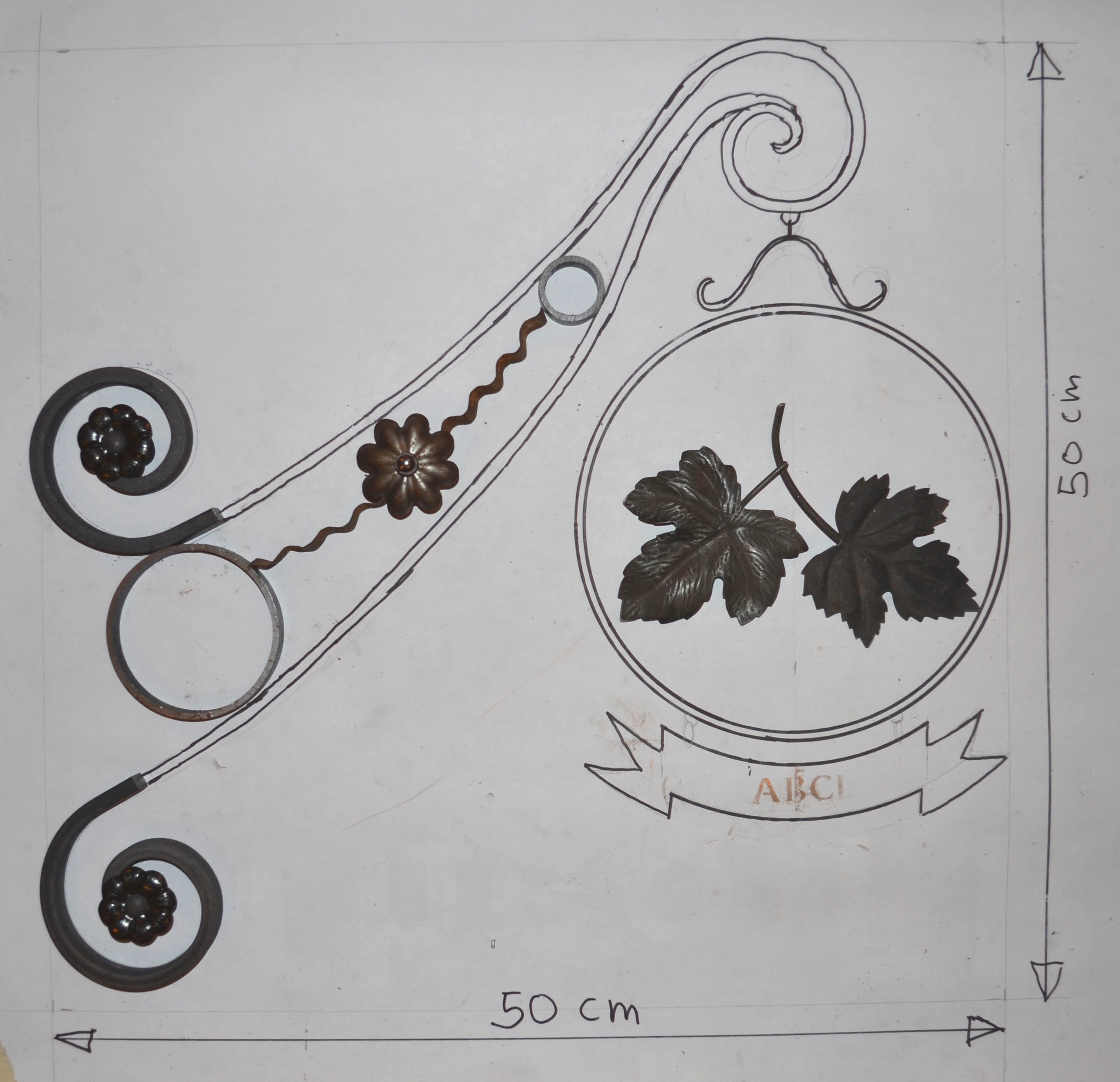

Pour ce faire, je fais un croquis, mais je peux aussi faire un projet à l'échelle 1:1 par exemple
en disposant diverses volutes que j'ai en stock (comme ci-dessous), et faire une photo.
C'est pratique car cela donne une bonne idée de la volumétrie. Pour gagner du temps, et pour
pouvoir vous faire la meilleure proposition, plus j'ai d'éléments et plus je peux affiner le projet.
Donc si vous avez déjà des idées de style, croquis, photos de la façade, et que vous pouvez
me transmettre le tout par Mail, cela peut m'aider.

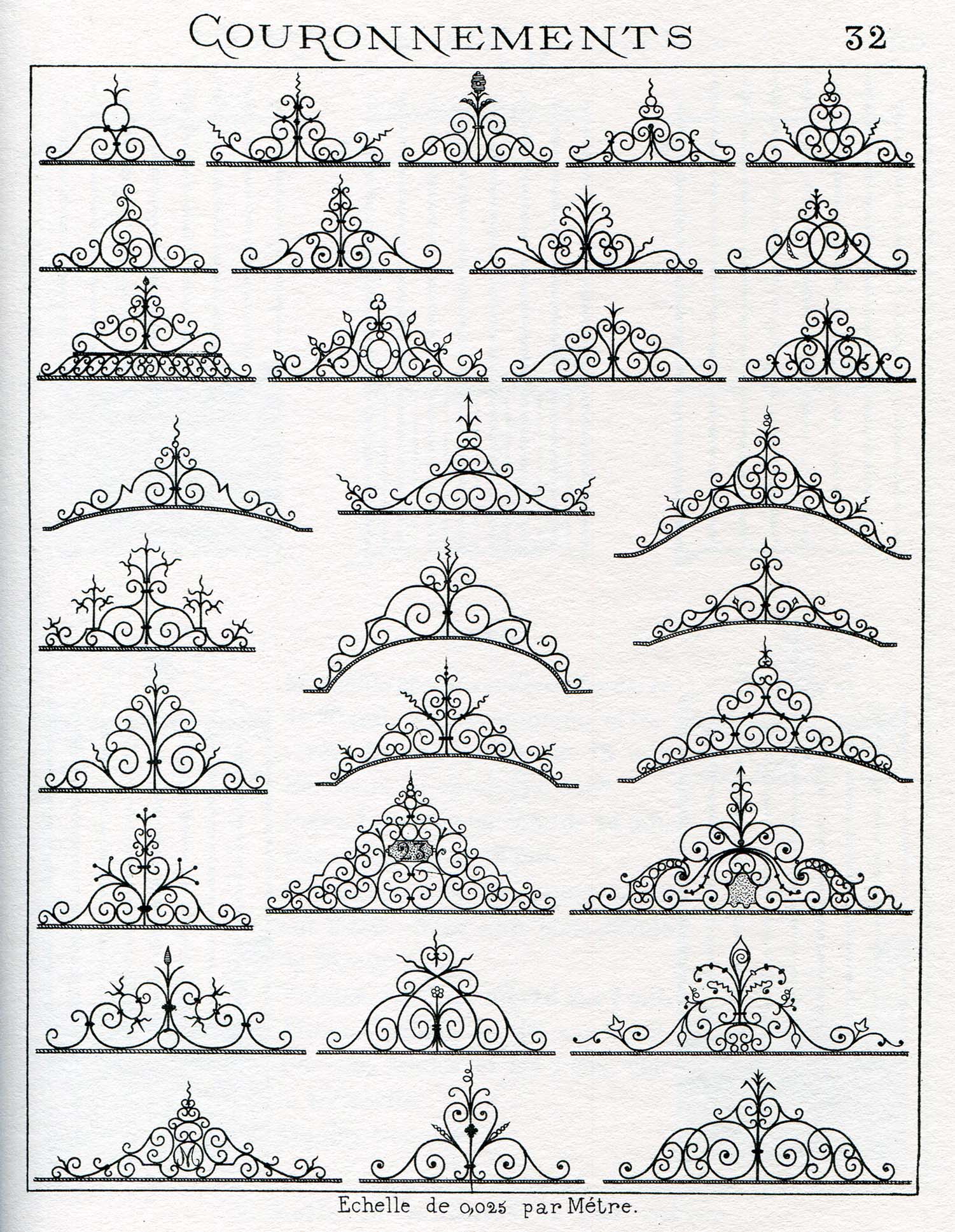

Il est aussi possible de faire qqch de style 18ème: voir ce projet de potence en col de cygne

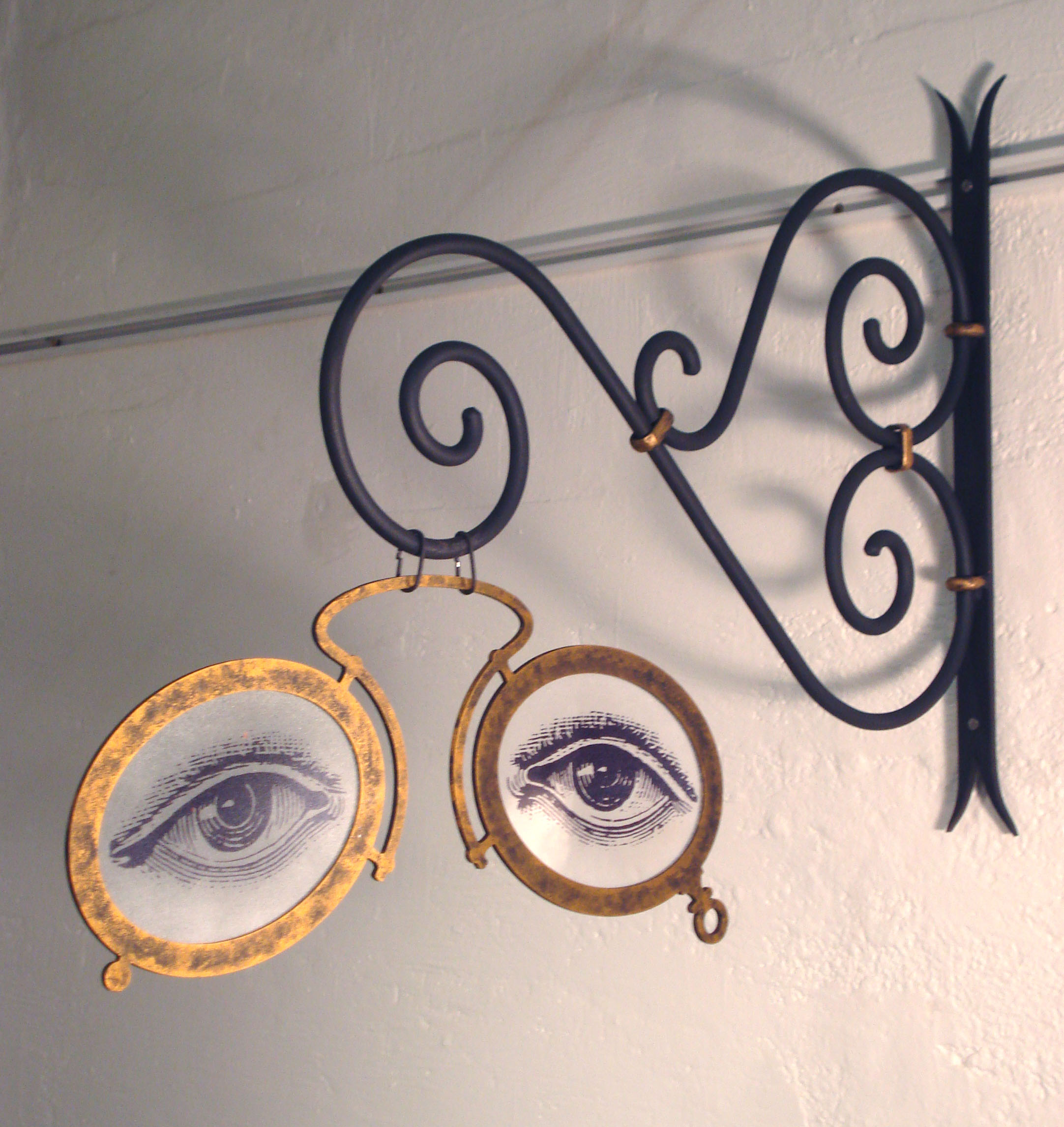

divers projets que j'ai réalisés sur demande










  Lettres en 3D:

Bien que ce ne soit pas ma spécialité, je peux malgré tout réaliser des lettres de type "boitier"
j'en ai déjà fait quelques une en tubes ou tôle acier, pour compléter une série de lettres lumineuses dont certaines manquaient comme le L et le K. Actuellement très tendance
j'ai un stock d'anciennes lettres la plupart lumineuses, donc je peux en fabriquer si il en manque
mais comme je travaille uniquement l'acier, ce sera lourd, et moins résistant aux intempéries
si c'est pour l'extérieur, donc c'est plutôt pour "dépanner".

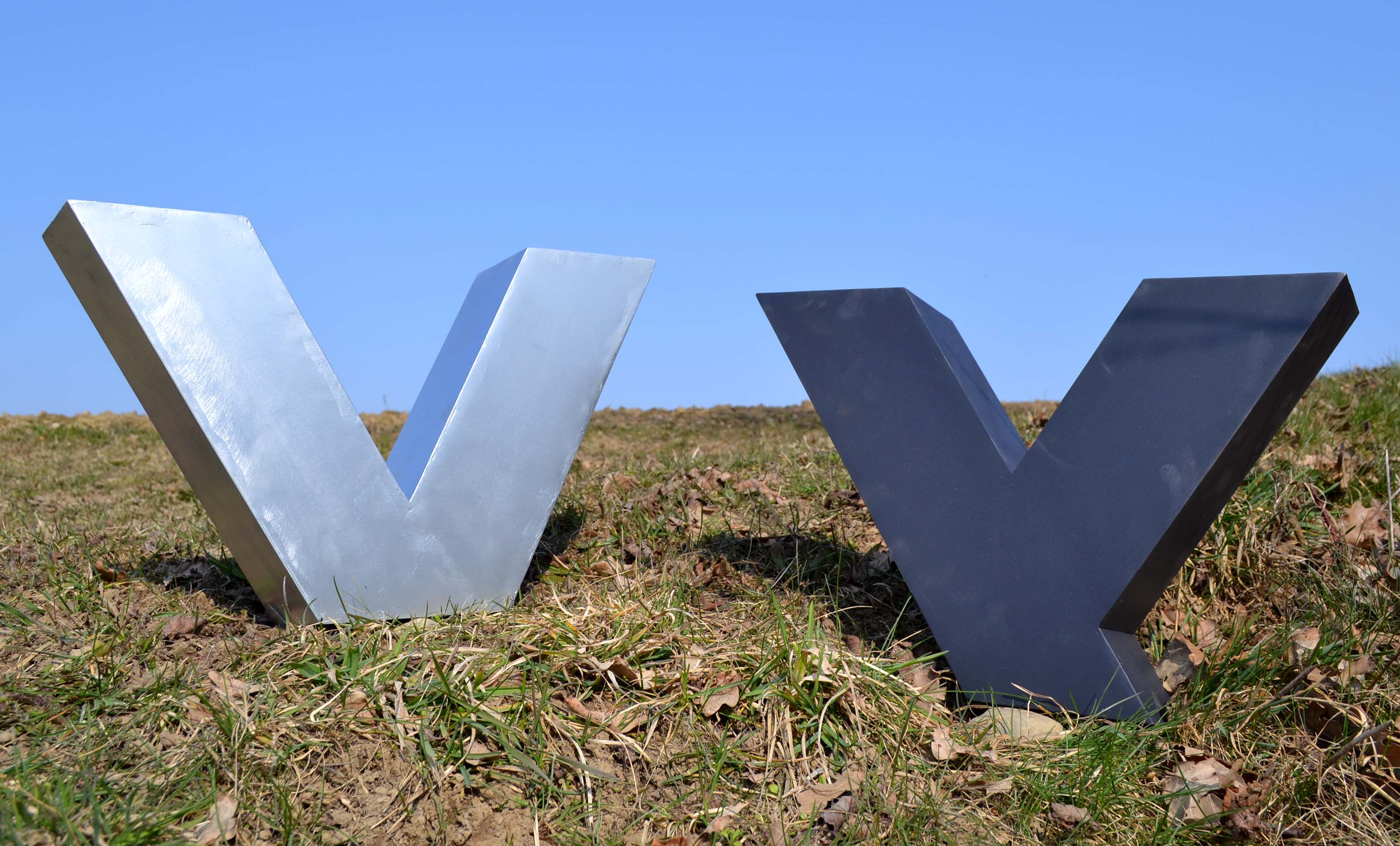

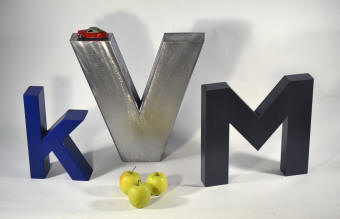

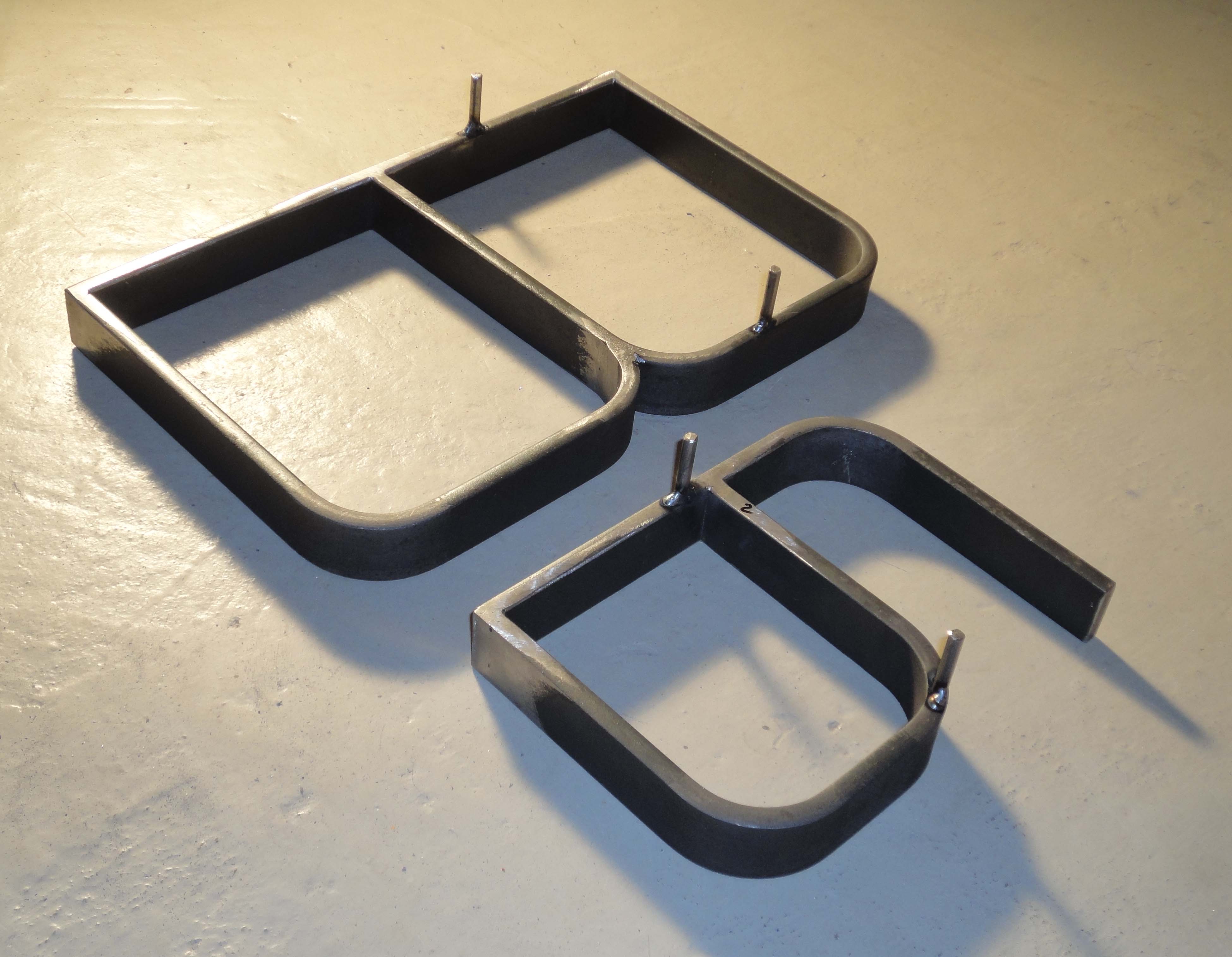

lettres 3D fabriquées en tube, tôle et fer U
j'ai fabriqué le V pour le mot LOVE

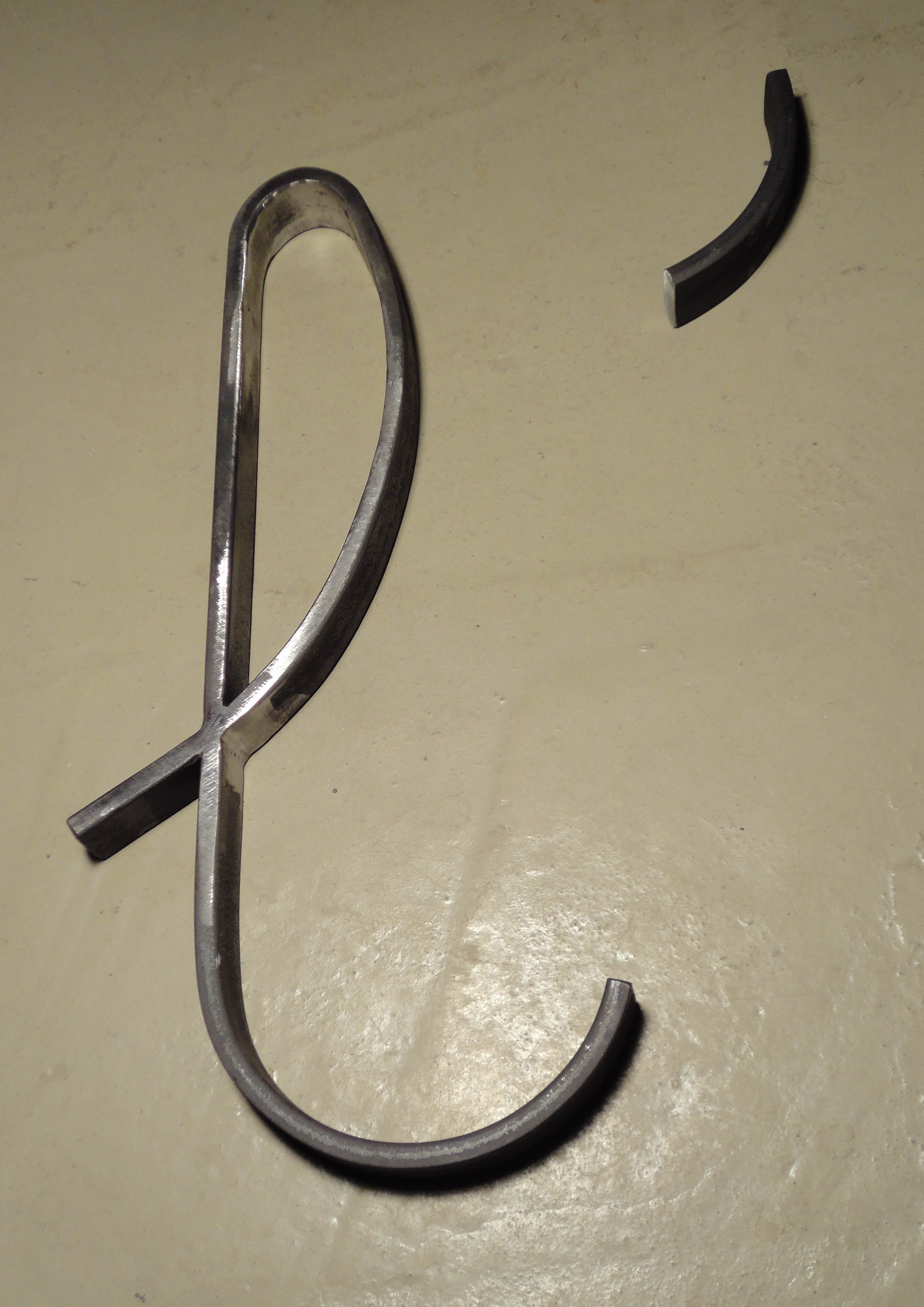

lettre réalisée en fer plat,
l'on peut mettre des tiges
de scellement

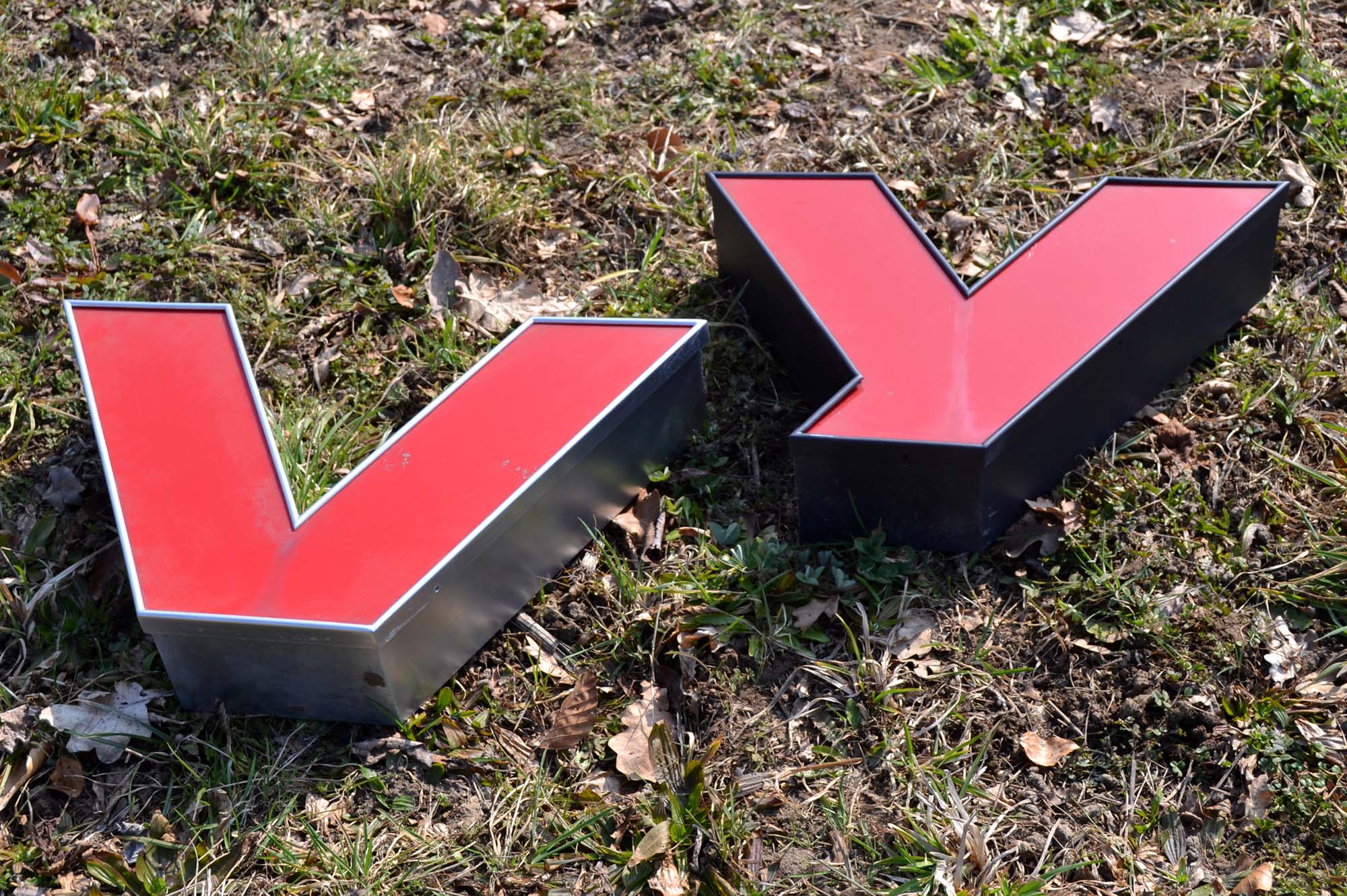

lettres boitier que j'ai fabriquées car il n'y avait
que l'avant des lettres lumineuses V et Y

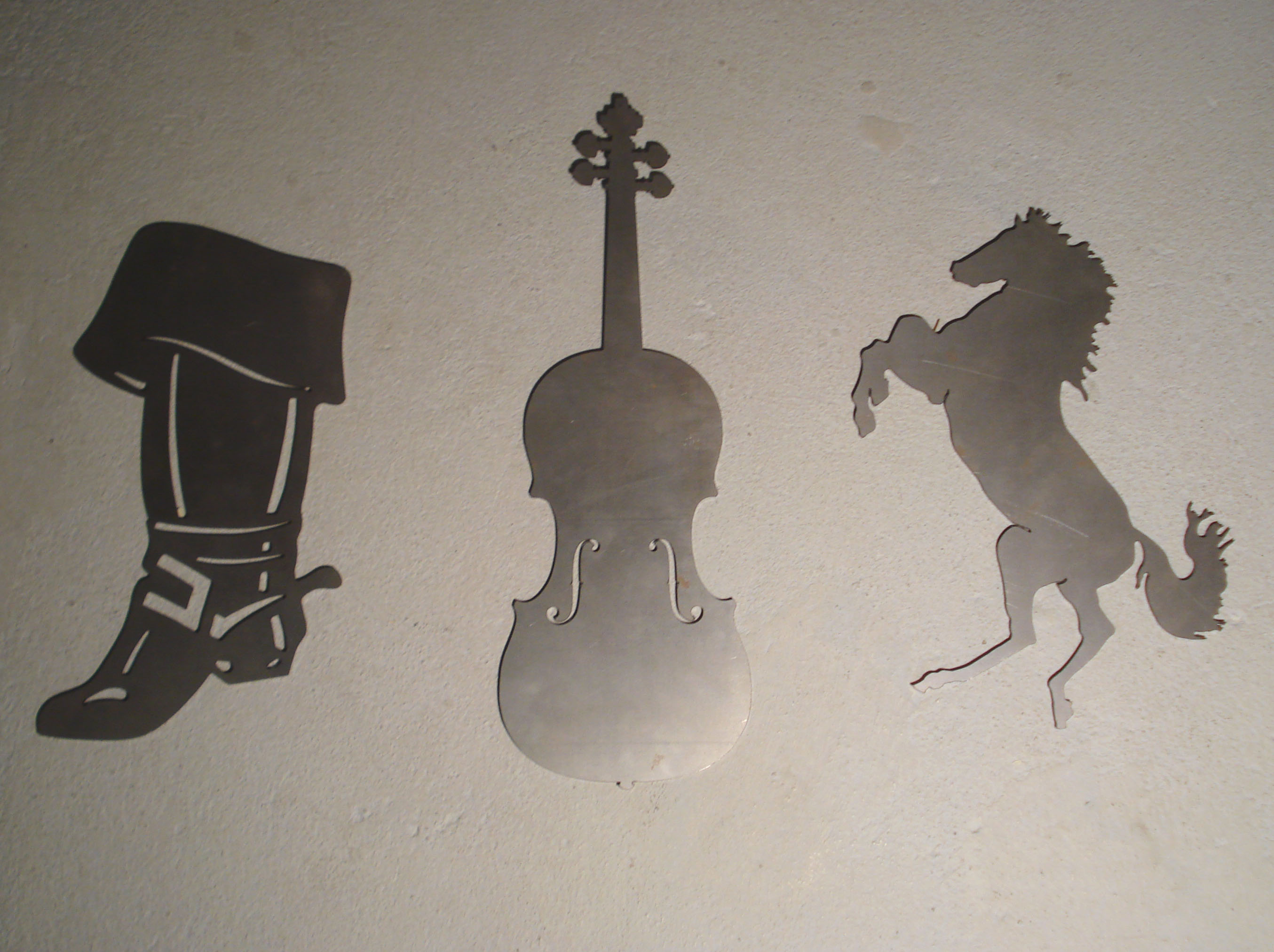

  Découpe Laser:

Actuellement la technique permet de découper la tôle de manière très précise avec des machines CNC laser. Je ne suis bien sur pas équipé, mais je peux sous-traiter ce travail à des
tôleries industrielles. La chose un peu compliquée c'est la réalisation du dessin, après si celui-
ci est correct, le technicien de la tôlerie programmera les amorces = départ des "jets" de laser.
Je travaille sur le logiciel Autocad pour la réalisation des dessins (explication voir lexique).
Par contre pour que cela soit rentable, il est mieux d'avoir assez de pièces: La surface d'une
tôle 1000x2000 par exemple

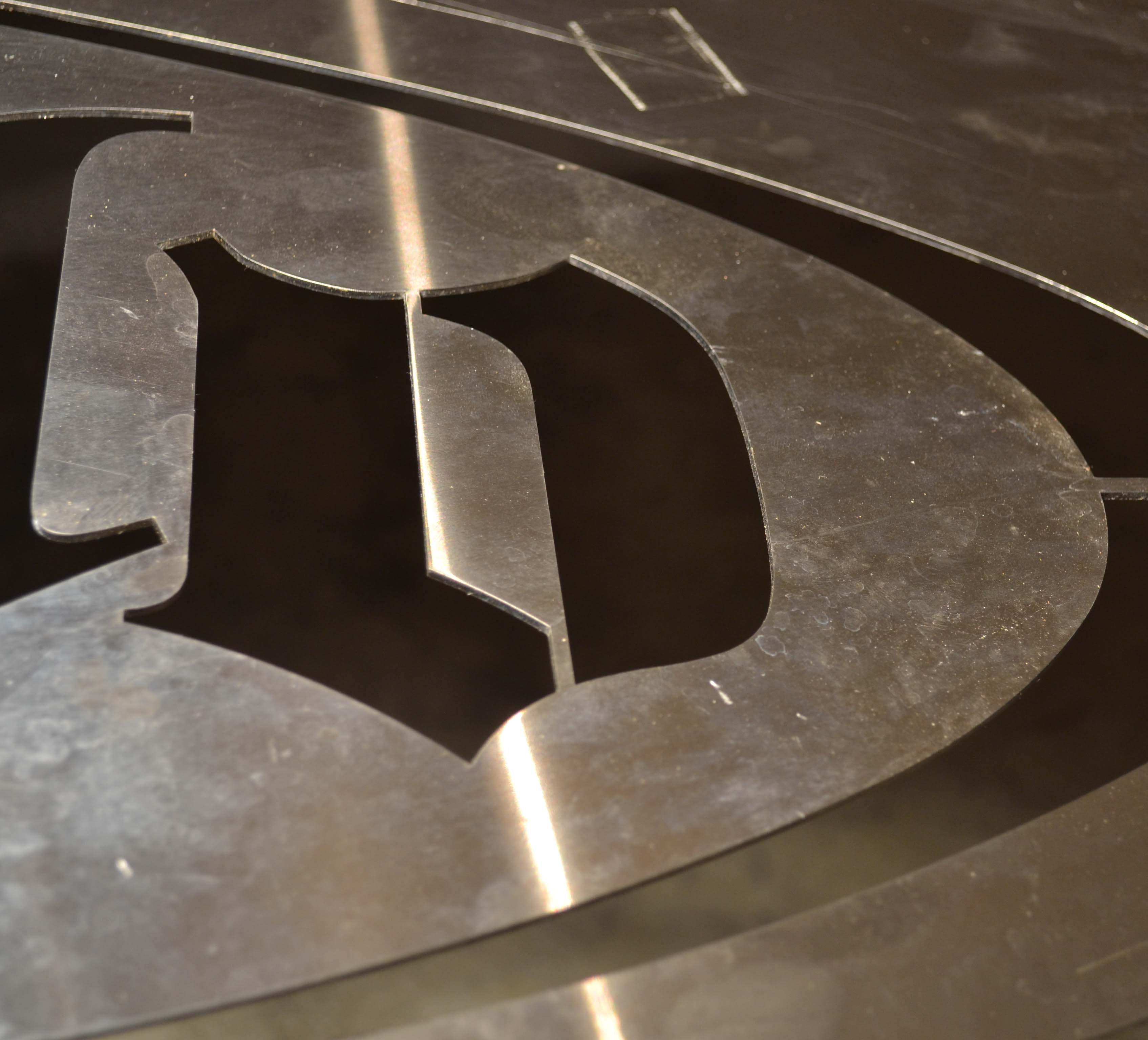

Découpe dans tôle inox 2mm
motifs dessinés par mes soins tôle acier 2mm

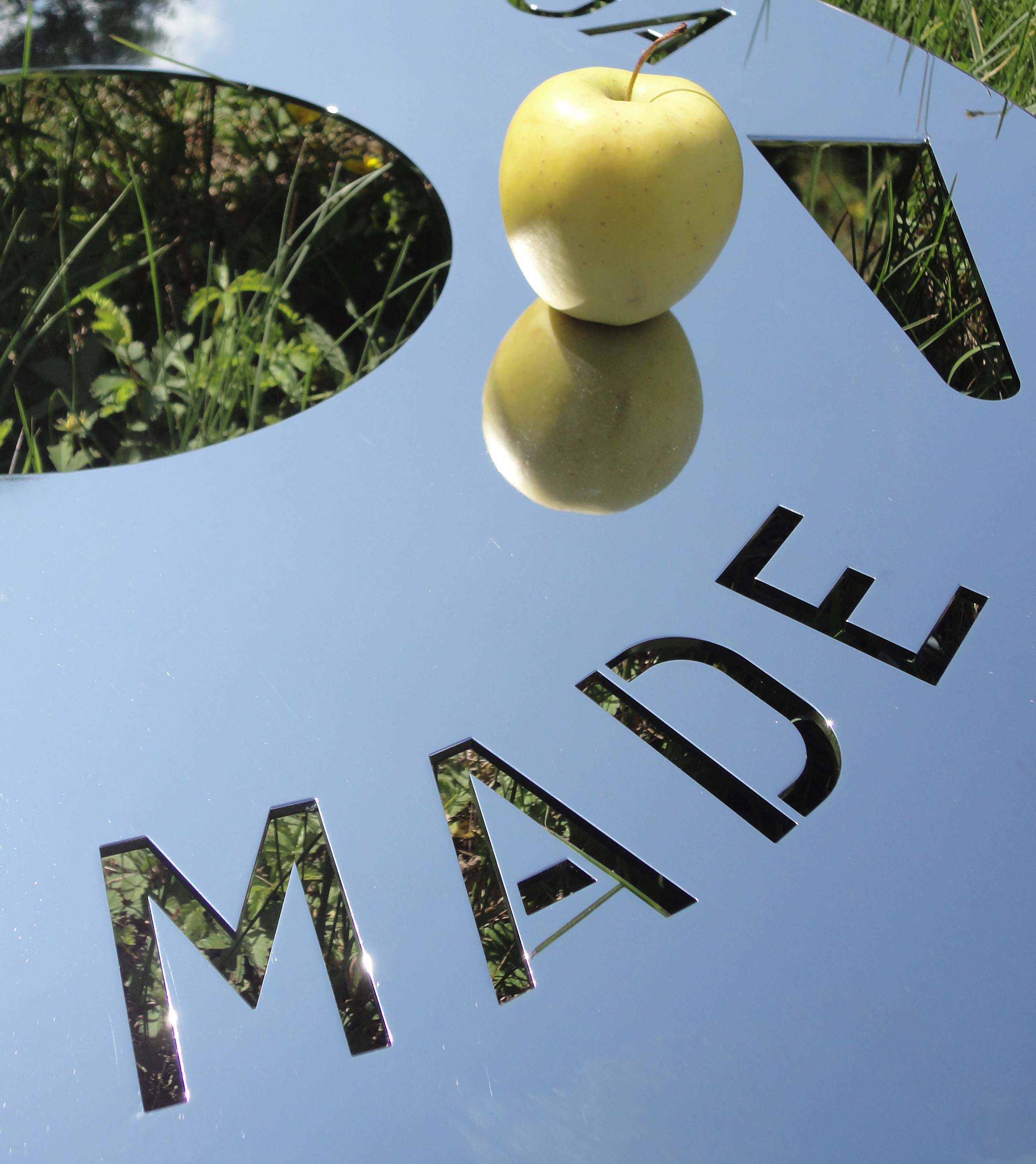

tôle acier 4mm polie et chromée

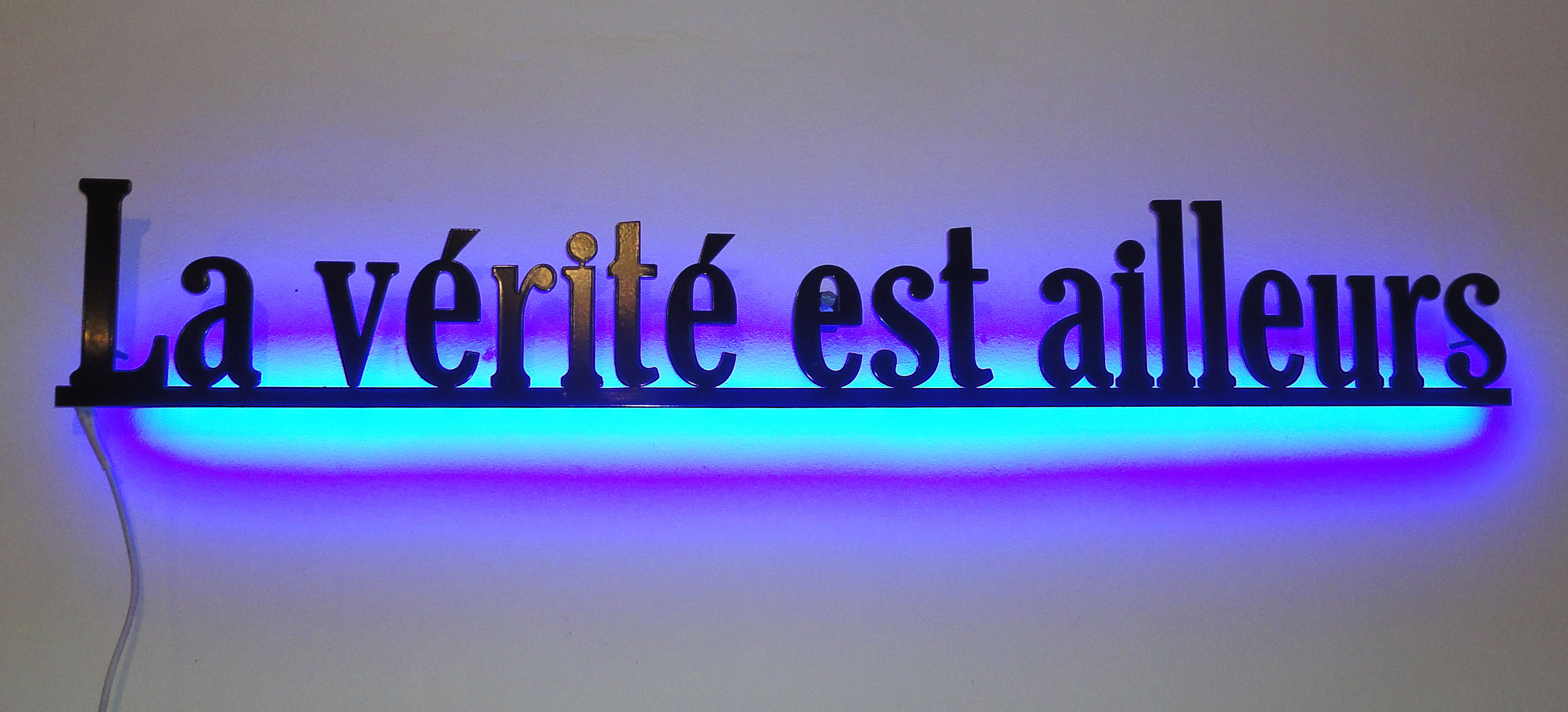

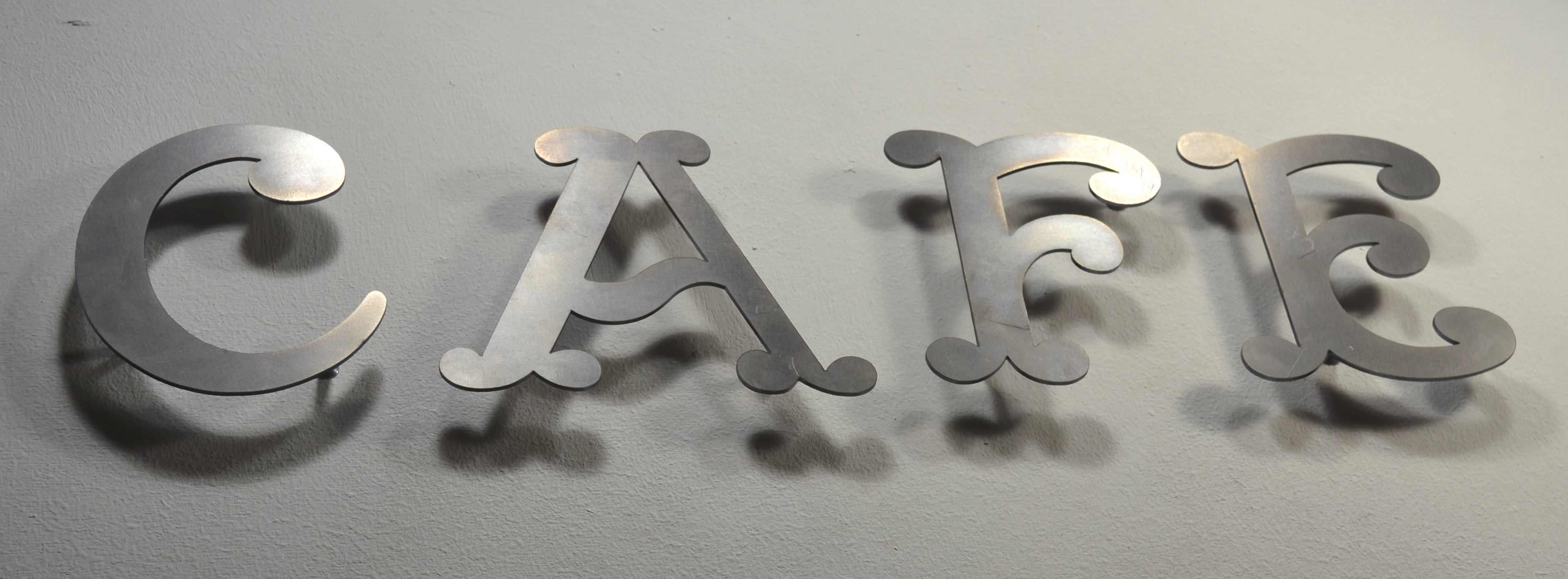

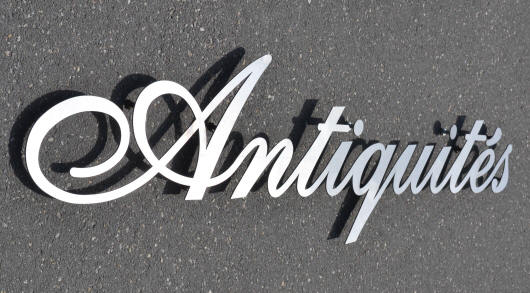

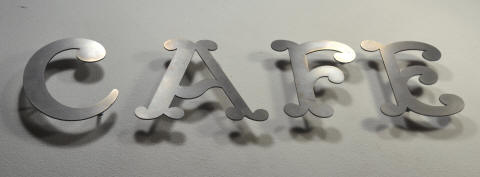

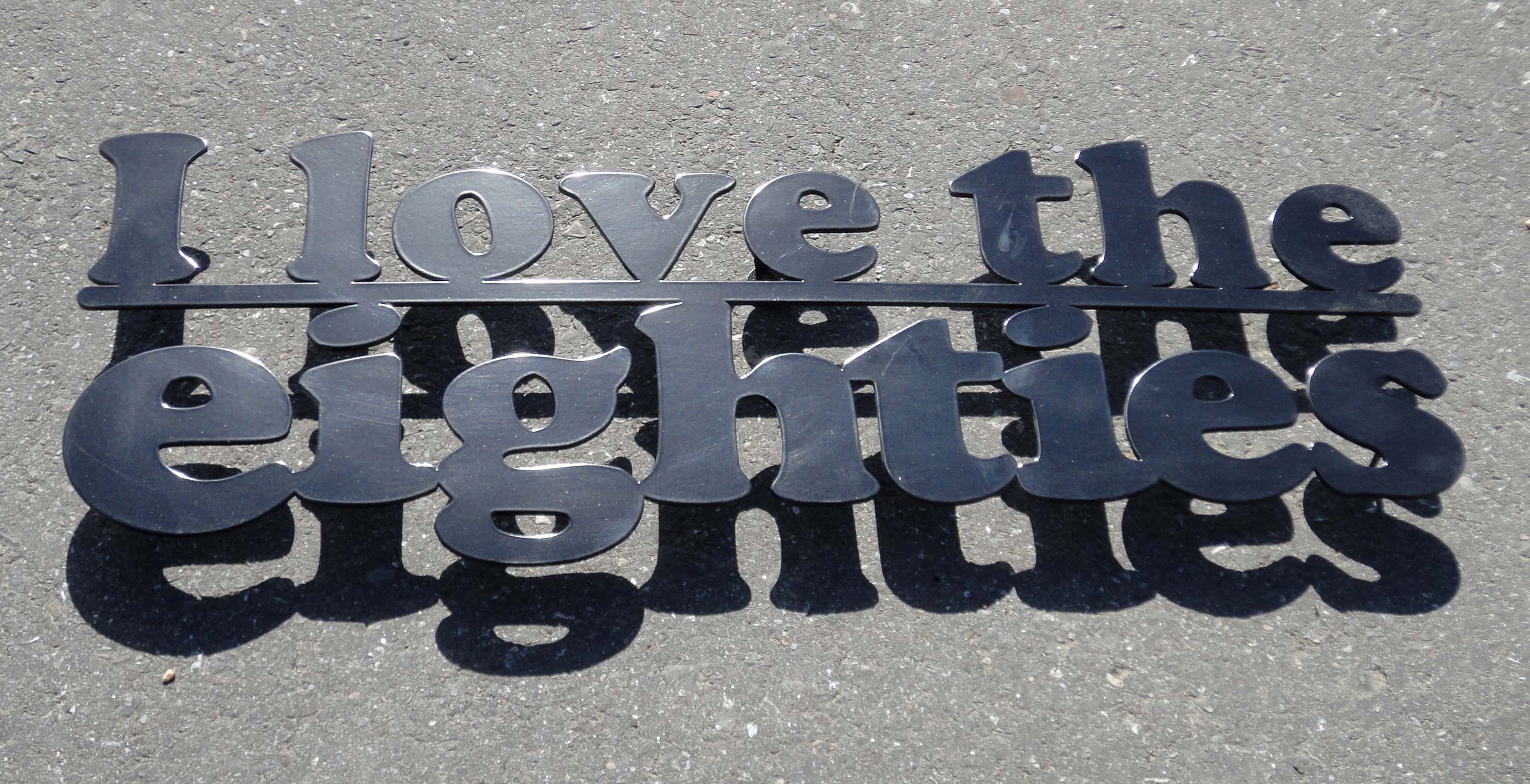

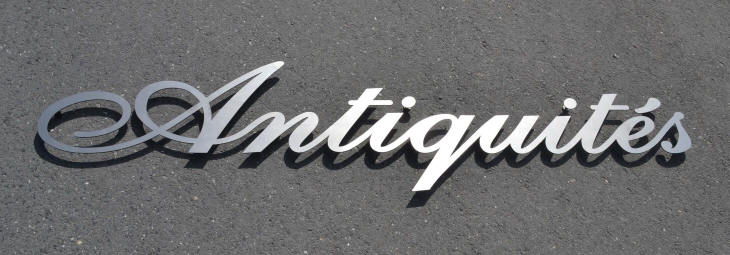

  Lettres découpées pour enseigne murale:
  Il est aussi possible de faire des enseignes à "lettrage" avec des lettres découpées: Soit chacune
séparée fixée de manière indépendante, ou alors reliées (si typographie style manuscrite) ou
alors une "barre" qui relie les lettres, avec possibilité d'illumination rétro-éclairée (LED étanche
pour l'extérieur). L'on peut le faire avec des typos anciennes: Art-Déco, Art Nouveau ...
Pour la fixation soit par tiges soudées sur les lettres, et ensuite scellement, ou alors avec pièces
de fixation style baïonnette. Pour la partie électrique n'est pas de ma compétence, donc je ne pourrai pas faire qqch de totalement "garanti aux normes"




enseigne avec lettres découpées
avec barre qui relie le tout		 lettrage avec système d'illumination rétro
éclairage sous forme d'une bande LED		 enseigne café: lettres acier 2mm que j'ai
redessinées, avec typo fin 19ème

Ces exemples ne sont pas des enseignes mais des lampes

      Voir ma page lampes LED design










  Enseignes décoratives pour l'intérieur:

En 2008 j'avais déjà fait une première série d'enseignes, dans une optique plutôt purement décorative, mais l'on peut aussi les utiliser comme "vraies" enseignes, les choses qui changent:
Il faut une peinture pour l'extérieur, que la suspension résiste au vent (3 points de fixation)
ainsi qu'une bonne disposition des pattes de fixation pour la rigidité.

    Voir ma page enseignes décoratives
                sur le site Schulé Déco



Enseigne avec potence en col de
cygne et suspension "cheval"
Enseigne réalisée entièrement à neuf, avec patine
rouille, suspension lion + bandeau découpe laser
Enseigne d'opticien avec ancienne
paire de besicles style 19ème siècle









  Ferronnerie ancienne: modification et adaptation

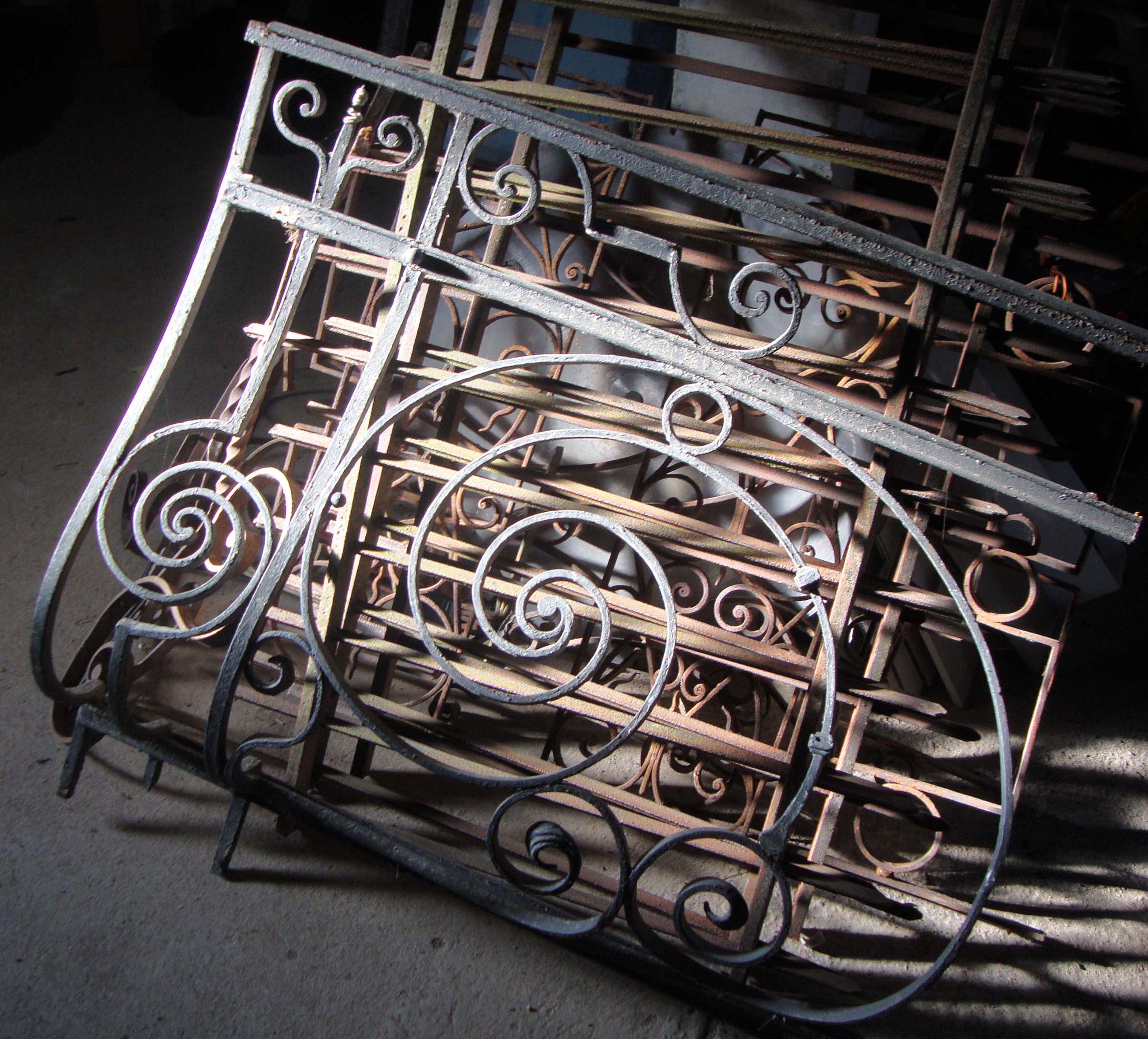

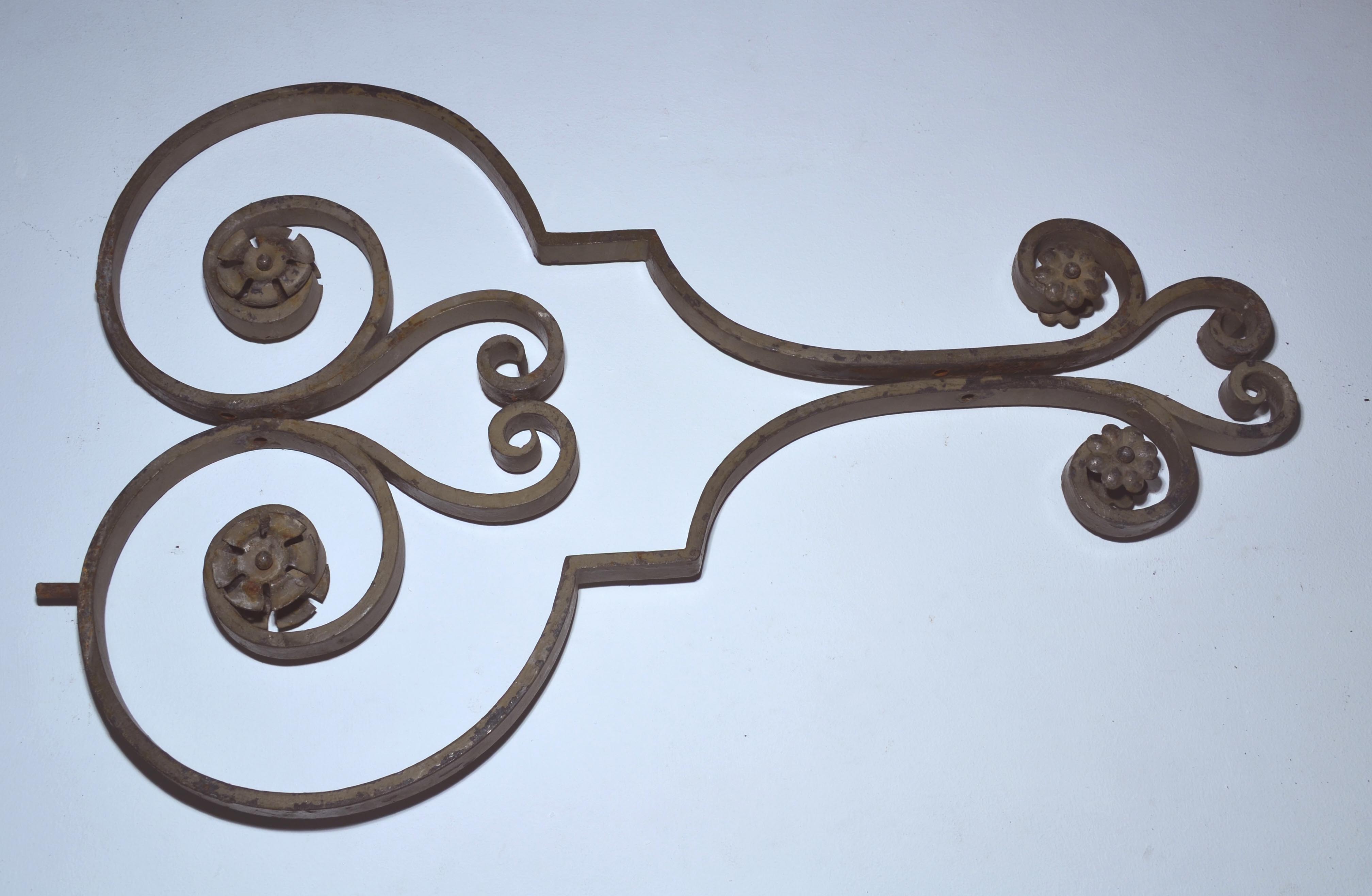

Je dispose d'un petit stock de ferronnerie. Il est possible de fabriquer des potences d'enseigne
à partir de bouts de pièces de fer forgé ancien. Le fer même si il a plus de 100ans d'âge, se
soude très bien. L'on peut modifier, adapter, et combiner avec des pièces "modernes"

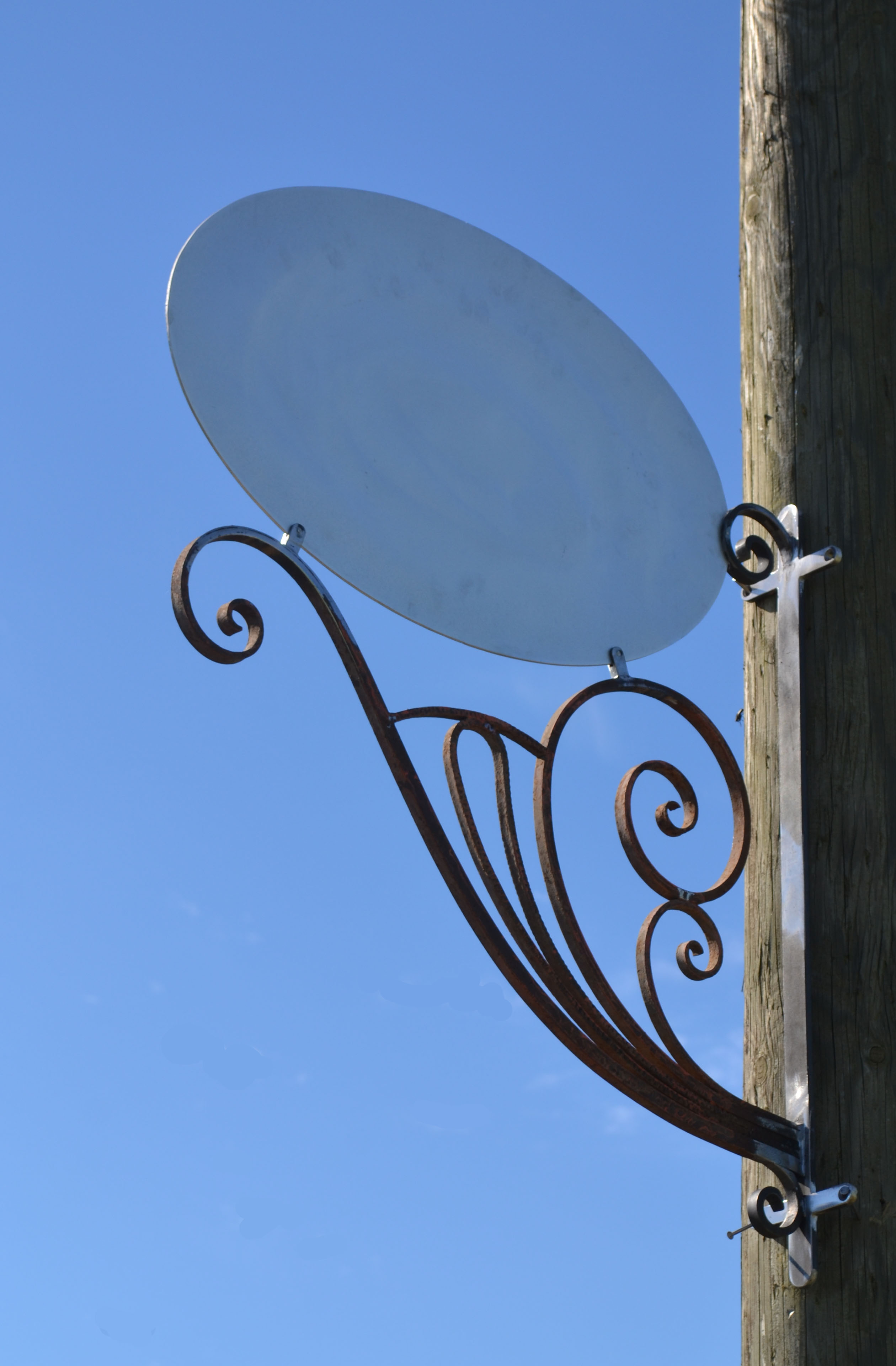

Ci-dessous 2 projets, avec des bouts consoles. Voir ma page potences et consoles anciennes












  Illustrations anciennes pour inspiration:

Ci-dessous des planches provenant d'un livre qui contenait des modèles pour la ferronnerie.
Ces dessins de la fin du 19ème étaient utilisés comme source d'inspiration pour fabriquer des
pièces, et donc aujourd'hui cela peut aussi servir pour la même chose ...











  Les enseignes déjà vendues:

Cela peut donner une idée de ce qu'il est possible de faire (même si je n'aime pas faire 2 fois
la même chose) de nombreuses formes et styles sont envisageables.









C'est une enseigne dont le lettrage à été réalisé avec des fers plats acier. Ce sont des plats de 30x8 qui ont été pliés avec ma
plieuse manuelle. Afin d'avoir un rayon de cintrage plus gros, j'ai fabriqué une matrice spéciale pour que les lettres aient un
plus beau arrondi. Les lettres façonnées ont ensuite été soudées sur un plat 20x6 cintré, par l'intermédiaire de tiges acier







  Enseigne de luthier avec un violon en tôle acier
2mm découpé au laser. Volutes en fer rond
diamètre 12mm, sur barre verticale en fer plat
avec 4 pattes déportées.

Il me reste encore des pièces en forme de violon
en stock donc possible d'en fabriquer une autre.











C'est une enseigne de fleuriste que j'ai réalisée d'après un projet que l'on m'a soumis. J'ai tout d'abord redessiné la forme à
l'échelle 1:1 pour pouvoir mettre en forme la potence. La suspension à été découpée au laser. J'ai modifié quelque peu le
projet, pour mettre un 3ème point de fixation pour la stabilité, tout en essayant de garder une bonne harmonie pout l'ensemble.







  Enseigne "l'ange boiteux" la potence est de ma conception,
j'ai dû la faire assez longue pour qu'elle soit bien visible.
L'on m'a donné un dessin pour la réalisation de la
suspension. Je l'ai fabriquée de manière artisanale: A la
meuleuse + scie sauteuse, ainsi que bouts de tôle mis en
forme pour le personnage.
















                             Bibliographie: livres consacrés aux anciennes enseignes

  Images dans le ciel:
René Creux éditions de Fontainemore 1962. Important ouvrage consacré aux enseignes Suisse:
richement documenté (traduit en allemand).

  Aux belles enseignes:
Jacques Seray éditions Edisud 1992. Beau livre avec des photos d'enseignes de divers pays





                                                                                                    retour page d'accueil



                                                                                   E-mail:    schule.design@20th.ch






                                                                                        4 octobre 2011 / 26 oct. 11 / 1er nov. 11 / 7 fév. 2012

 .
